Profillerin Tanımlanması

Geometri seçimi, çeşitli profillerin seçimi ile gerçekleştirilir. Bu, Tasarım sekmesindeki EDM geom altında bulunan Profil Tanımlama komutu ile yapılabilir.

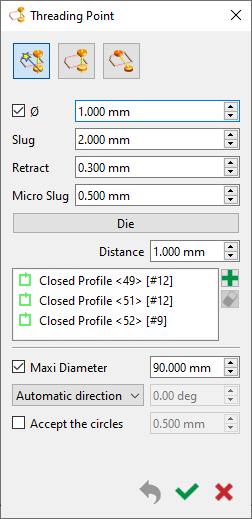

Her profil için diş açma noktaları daha sonra tanımlanmalıdır.

Profilleri tanımlamanın en kolay yolu, Diş açma noktasını doğrudan tanımlamaktır. Profillerde otomatik diş açma için, kesim tipine (Kalıp veya Zımba) göre tel kafes profillerini tek tek veya pencere seçimi ile seçin. Profil, yeterli diş açma noktaları ile otomatik olarak oluşturulur.

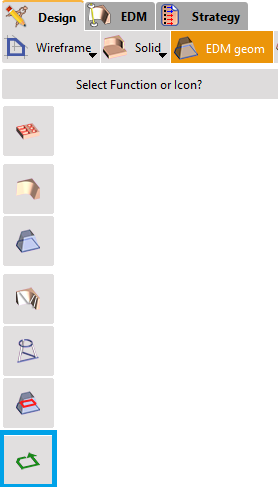

Konik kesimler için, Tasarım sekmesindeki EDM geom altında bulunan Profillerde Konik komutu ile profilleri tanımlayın. Sabit veya gelişen konik tanımlanabilir. Hemen ardından Otomatik diş açma işlemini gerçekleştirin.

İşleme İçin Profil Seçimi

Tel kafes profillerini tek tek veya pencere seçimi ile seçin. Diş açma noktası otomatik olarak seçilir.

İşleme yüksekliğini (Üst Z) tanımlayın.

İşlem tipini seçin; Kalıp veya Zımba.

Son olarak paso tipini seçin seçilen profillere uygulanacak.

Profillerin Tanımlanması

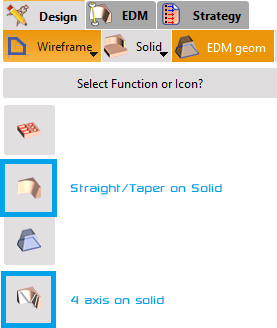

Profillerin tanımı, EDM geom altındaki 2 komutun kullanımıyla neredeyse tamamen otomatik olarak yapılabilir; Katı üzerinde Düz/Konik ve Katı üzerinde 4 eksen. Otomatik diş açma daha sonra gerçekleştirilmelidir.

İşleme İçin Profil Seçimi

Tanımlanan profilleri tek tek veya pencere seçimi ile seçin. Diş açma noktası otomatik olarak seçilir.

İşleme yüksekliğini (Üst Z) tanımlayın.

İşlem tipini seçin; Kalıp veya Zımba.

Son olarak paso tipini seçin seçilen profillere uygulanacak.

Tanımlanan profilleri, açılır menüyü açmak için profil üzerine sağ tıklayarak değiştirebilirsiniz. Profil yapılandırmasına bağlı olarak iki seçenekten biri sunulacaktır. Bu işlev, normal geometri seçimi adımındaki Profil uzat/başlangıç noktasını değiştir işlevi gibi çalışır. Daha fazla bilgi için bağlantıya bakın.

Profili uzat (yalnızca açık profiller): özel giriş, çıkış ve köşe radyüslerinin oluşturulmasını sağlar.

Başlangıç noktasını değiştir (yalnızca kapalı profiller): hesaplama sonrası işlemin başlangıç/bitiş noktasının değiştirilmesini sağlar.
