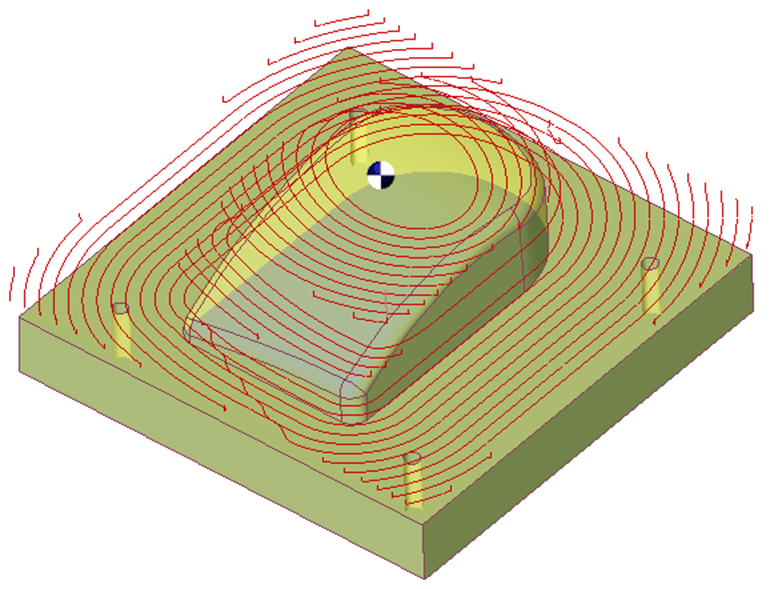

La reprise ébauche brut permet de reprendre la pièce avec une gestion du brut. GO2cam recherche la matière restante au moment de l'application du cycle d'ébauche en comparant le polyèdre couvrant le solide ou les surfaces, et le polyèdre résultant des phases d'usinage précédentes.

• GO2cam propose 4 modes de calcul du brut :

  Dernier : comparaison avec le dernier brut progressif "gris" calculé

  Cycle : comparaison avec l'enveloppe exacte (polyèdre) résultant des phases d'usinage précédentes. La méthode est plus précise qu'avec le calcul de brut "Dernier". Cependant les temps de calcul sont plus longs.

  Auto : mélange des 2 méthodes. Le polyèdre est calculé uniquement pour les phases dont le calcul de brut n'a pas été sélectionné.

  Finition : cette méthode de calcul est à utiliser dans les cas où la matière usinée est très dure. Elle permet de créer de la fausse matière dans les coins par rapport à l'outil de référence. Ce qui générera des trajectoires avec usinage à vide, mais qui évite certaines collisions. Le temps d'usinage sera augmenté. Un Diamètre et un Rayon outil de référence doivent être saisis.

Zone de dialogue

Paramètres

Stratégie de Trajet

Sens d'usinage

Méthode d'usinage

Optimisation

Limitation de l'Usinage

Zone de limitation

Zone mini d'usinage

Décalage total pour détalonnage outil

Contre dépouille et Reprise

Usinage contre dépouille

Reprise chapeaux

Reprise crêtes

Hauteur crête

Calcul du brut

Brut

Diamètre de référence

Rayon de référence

Calcul de recouvrement

Recouvrement

Valeur de recouvrement (Ae)

Crête en XY

Respect absolu crête

Passe en Z

Passe en Z (Ap)

Surépaisseurs

Surépaisseur XY

Surépaisseur Z

Surépaisseur normale

Liste des altitudes

Liste des altitudes

Zone de dialogue

Paramètres

Sécurité (en Z)

Alt. plan garde

Distance sécurité

Approche et retour en Z

Alt. pt. approche

Alt. pt. remontée

Alt. pt. retour

Plongée Z

Plongée

Ray hélice mini

Ray Ramping mini

Ray zone usi mini

Angle de plongée

Gestion des rapides

Déplacements: Rapide, G1 Fmax, G0/G1 Fmax

Dist sécu Fmax

% rapide/Fmax

Sécurité (en XY)

Dist sécu XY

Ds / Queue outil

Gestion du porte outil

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Avance par dent

Sens de rotation

Vitesse rotation

Avance plongée

Unité avance

Numéro de gamme

Arrosage spécifique

Numéro d'arrosage

Numérotation des outils

Nom outil

Numéro spécifique

N° correcteur longueur

N° correcteur diamètre

Champs utilisateurs

Commentaire

Moyen de contrôle

Montage fraisage

Zone de dialogue

Paramètres

Comportement sur les brides et composants

Gestion des collisions

Offset XY

Zone de sécurité

Offset Z

Optimisation de trajet

Tolérance zone de reprise

Traite recouvrement maxi

Coeff réduction d'avance

Coeff recouvrement maximum

Type boucle UGV

Rayon boucle UGV

Rayonnage du contour

Calcul des courbes

Tolérance courbe

Pas de segmentation

Calcul de trajet

Décomposition des arcs du trajet

Tolérance de découpe des arcs

Refroidissement

Rayon boucle

Distance entre boucles
