Cycle : Ebauche/Reprise - Cycles forme, fonderie, brut

Définition

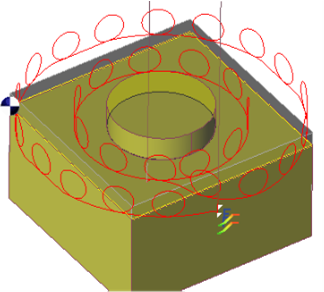

Création de boucles 3D dans le trajet d'outil pour permettre au fluide de coupe de dépasser l'outil. Ceci est utile en cas d'usinage de matières dures.

Réglage

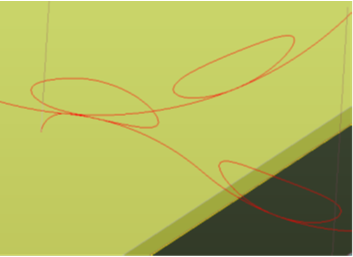

  • Rayon boucle doit être défini.

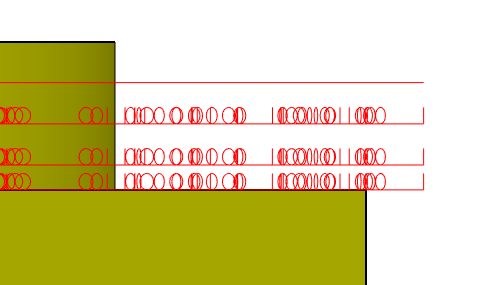

  • Distance entre boucles est définie comme une distance maximale . Cela signifie que plus l'outil descend dans la matière, plus les conditions sont critiques : appliquer ici une distance plus courte entre les boucles. Un coefficient automatique est calculé en fonction de la valeur d'usinage en Z. Comme illustré à droite, les boucles ne sont pas appliquées sur la toute première passe.

  • Décomposition des arcs doit être réglé sur ' Oui '.

Le calcul des boucles est déterminé et complété par plusieurs autres paramètres : profondeurs d'usinage en Z, pas en Z, recouvrement.
