Pour convertir un trajet avec une orientation partiellement indéfinie en positions d'articulations de robot sans ambiguïté, une position de référence est requise. À partir de celle ci nous extrayons :

  • Configuration de référence du robot → maintenue tout au long du cycle.

  • Angles d'articulations de référence du robot → la première position robot générée sera ajustée à ceux ci (pour déterminer les tours d'articulations, notamment J4 et J6).

  • Orientation TCP de référence → utilisée pour définir l'orientation de l'outil d'approche.

La position de référence peut être définie comme :

  • Format articulations (spécifique au robot) → orientation outil calculée via cinématique directe.

  • Format cartésien avec configuration (générique et réutilisable pour d'autres bras robotisés) → positions d'articulations calculées via cinématique inverse.

Création d'une position de référence robot

  1. Sélectionner le format (Articulations ou Cartésien).

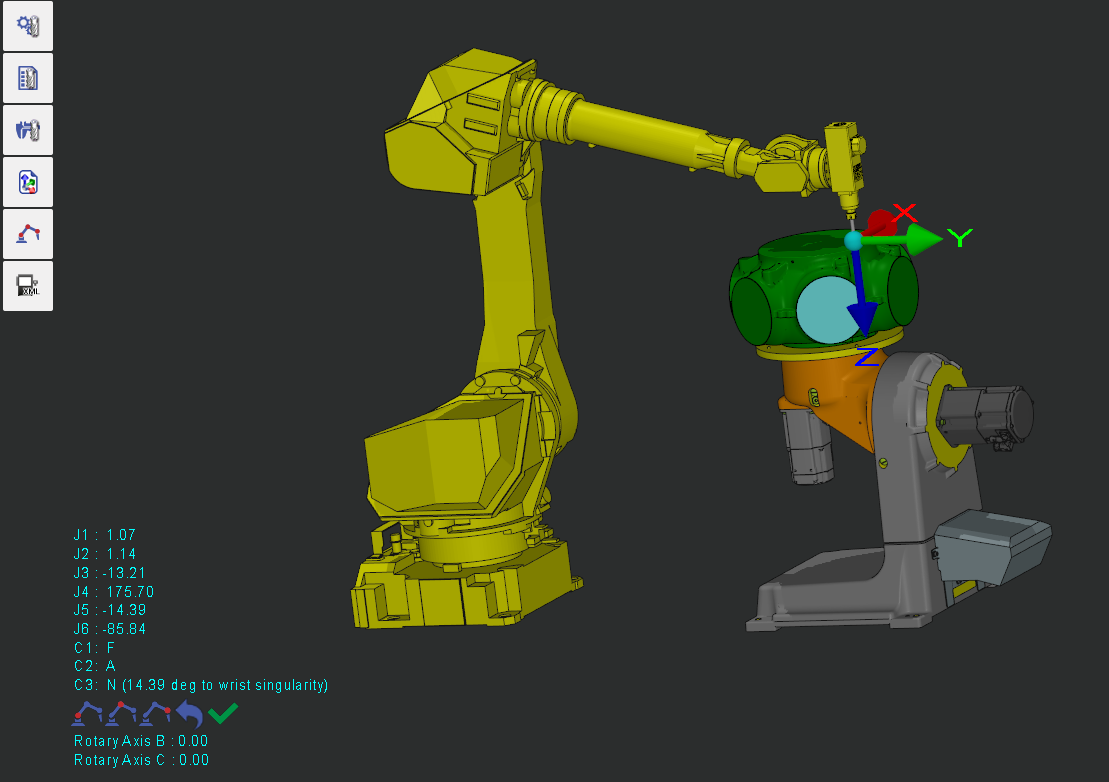

  1. Dans Outillage , double cliquez sur la pièce pour positionner le robot.

    • Utiliser les outils disponibles pour changer de configuration (épaule–coude–poignet), aligner l'orientation de l'outil, translater (en glissant ou en entrant une distance), ou pivoter (en glissant ou en entrant un angle).


  1. Nommer et sauvegarder la position de référence.

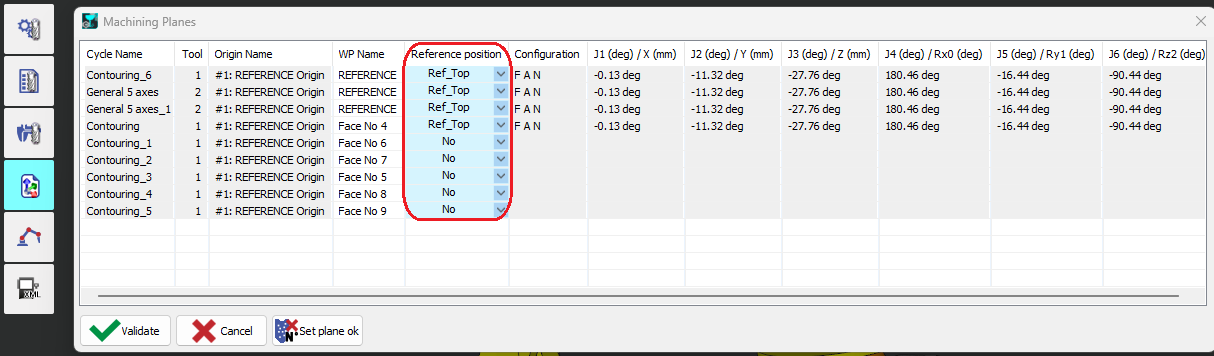

  2. Affecter la position de référence créée aux opérations d'usinage (optionnel).

    • Si aucune position de référence n'est affectée, la position actuelle du robot avant le cycle sera utilisée.
