La sélection de la géométrie pour programmer les opérations est un sujet complexe.
Presque chaque menu d'usinage a sa propre méthode et ses caractéristiques. Cela dépend aussi du type de géométrie, filaire ou solide.
De nombreuses informations sont disponibles ici :
Sens des profils et des parcours outils
En général :
-
For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).
-
Pour le tournage le plan G18 (plan Y+) est le réglage par défaut. Ici, le parcours outil est défini par les axes X et Z. En termes simples, l'outil se déplace le long de la longueur (X) et de la profondeur (Z) de la matière.
Le sens du profil sélectionné détermine la position du parcours outil (Droite/Gauche). Voir un exemple sur une pièce de fraisage ci-dessous :

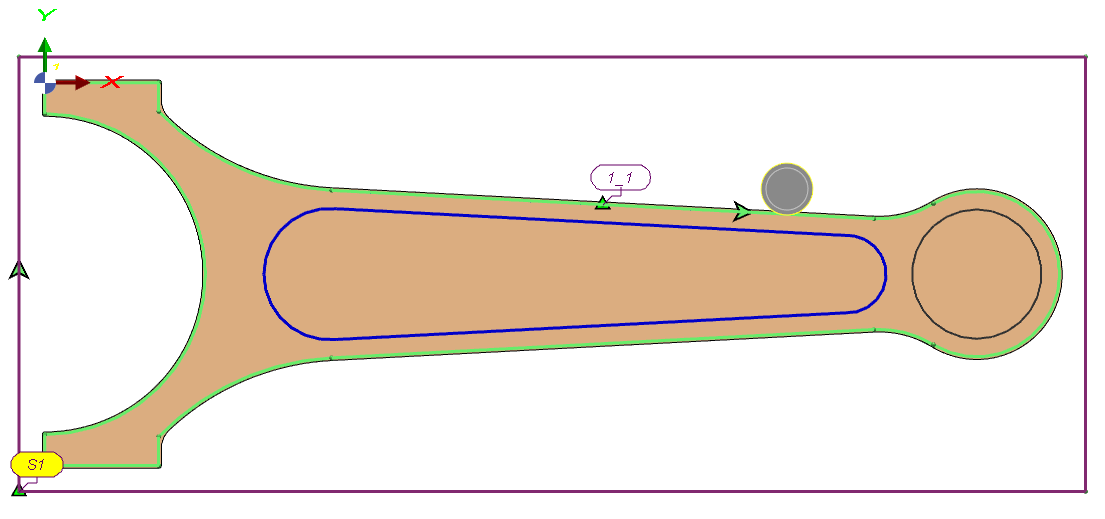

L'outil est à gauche du profil (sens horaire) pour une poche ouverte
|

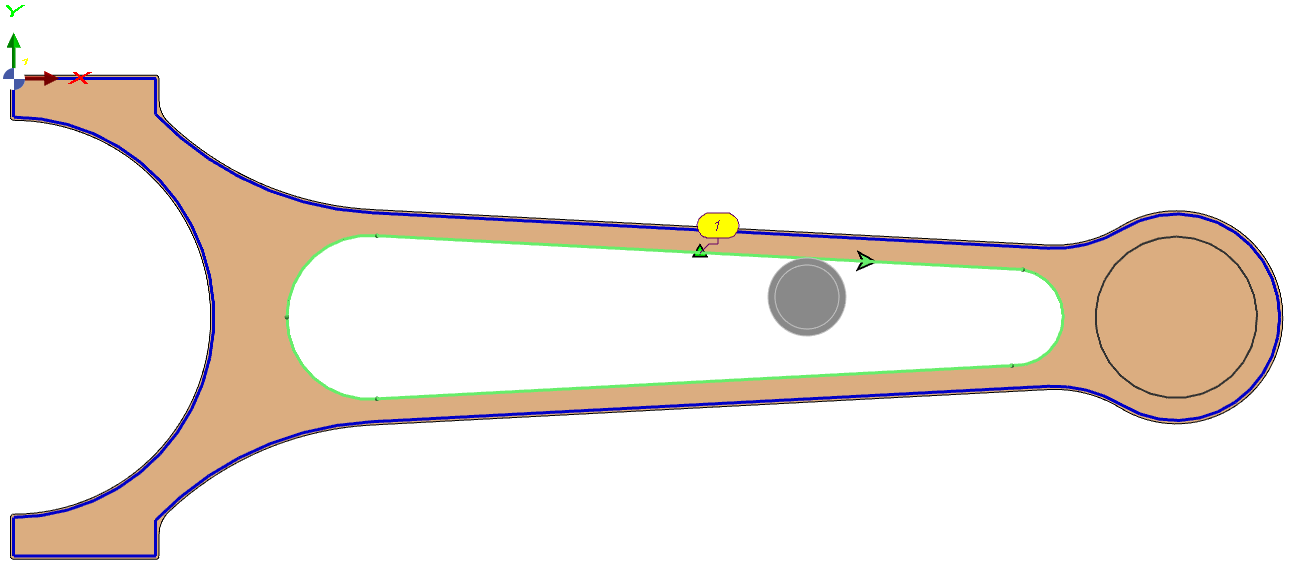

L'outil est à droite du profil (sens horaire) pour une poche intérieure
|
