Définition des profils

La sélection de géométrie s'effectue par la sélection des différents profils. Ceci peut être fait par la commande Définition profil sous Ordres géom dans l'onglet Conception.

Les points d'enfilage pour chaque profil doivent être définis ensuite.

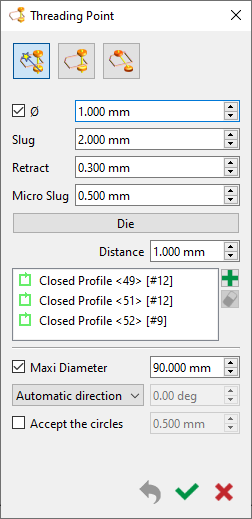

La façon la plus simple de définir les profils est de définir directement le point d'enfilage. Pour l'enfilage auto sur profils, sélectionnez les profils filaires un par un ou par sélection fenêtre, en fonction du type de découpe (Filière ou Poinçon). Le profil est automatiquement créé avec les points d'enfilage adéquats.

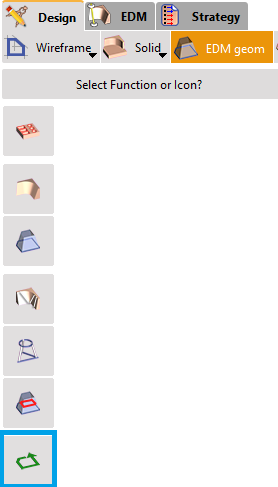

Pour les découpes en dépouille, définir les profils par la commande Dépouille sur profils sous Ordres géom dans l'onglet Conception. Une dépouille constante ou évolutive peut être définie. Effectuer l'enfilage auto juste après.

Sélection de profil pour l'usinage

Sélectionnez les profils filaires un par un ou par sélection fenêtre. Le point d'enfilage est sélectionné automatiquement.

Définir l'altitude d'usinage (Z haut).

Sélectionner le type d'opération ; Filière ou Poinçon.

Enfin Choisir le type de passes à appliquer aux profils sélectionnés.

Définition des profils

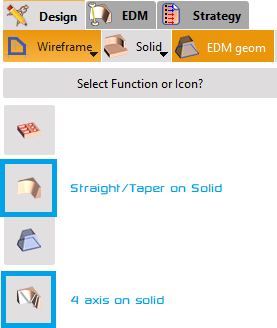

La définition des profils peut être faite de façon quasi entièrement automatique par l'utilisation des 2 commandes sous Ordres géom ; Découpe/dépouille sur solide et 4 axes sur solide. L'enfilage automatique doit être effectué après.

Sélection de profil pour l'usinage

Sélectionnez les profils définis un par un ou par sélection fenêtre. Le point d'enfilage est sélectionné automatiquement.

Définir l'altitude d'usinage (Z haut).

Sélectionner le type d'opération ; Filière ou Poinçon.

Enfin Choisir le type de passes à appliquer aux profils sélectionnés.
