Point d'approche

Les points d'approche et de retour sont très utiles dans les cas où nous voulons contrôler manuellement la trajectoire de l'outil lors de la première approche de la pièce et du retour après le cycle d'usinage.

Un exemple où leur utilisation est cruciale est pour l'usinage de formes spécifiques avec des outils spécifiques où nous devons contrôler chaque mouvement de l'outil. En général, il est également applicable dans des cas et des cycles plus simples, normalement juste pour minimiser tout risque de collision ou optimiser le mouvement de la trajectoire de l'outil avec la machine.

Point de retour

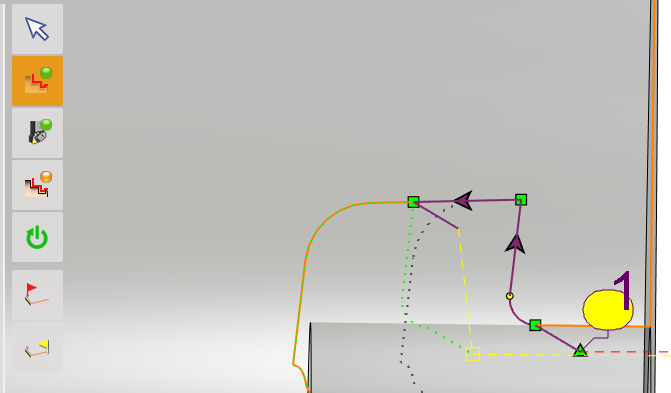

1/ L'accès aux commandes se fait dans la phase de sélection de la géométrie pour chaque cycle, qu'il s'agisse de tournage ou de fraisage.

Le point d'approche est en rouge et le point de retour en jaune.

Pour ajouter un point d'approche ou de retour, cliquez simplement sur la commande.

Les étapes suivantes sont valables pour les points d'approche et de retour.

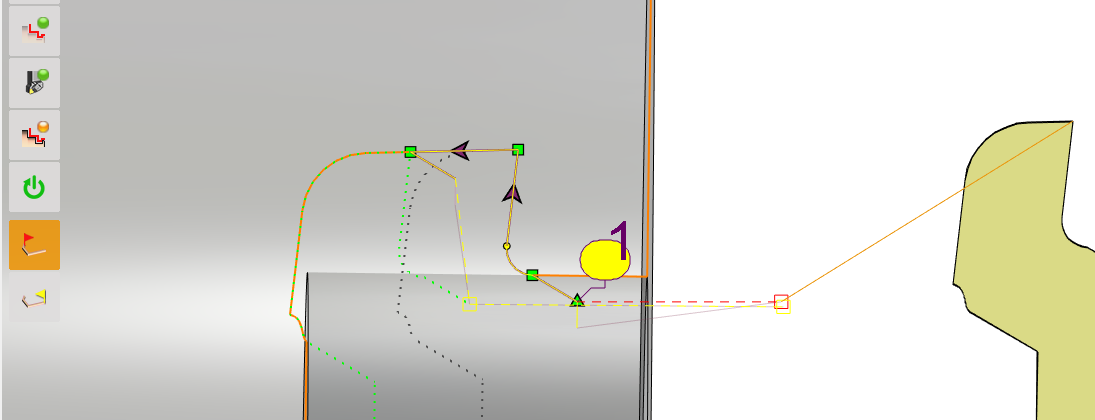

2/ Pour le premier point, la ligne étendue sera du premier point de contact avec la pièce ou du dernier point de contact pour le cas du point de retour.

S'il existe des points, la ligne s'étendra à partir de ces points.

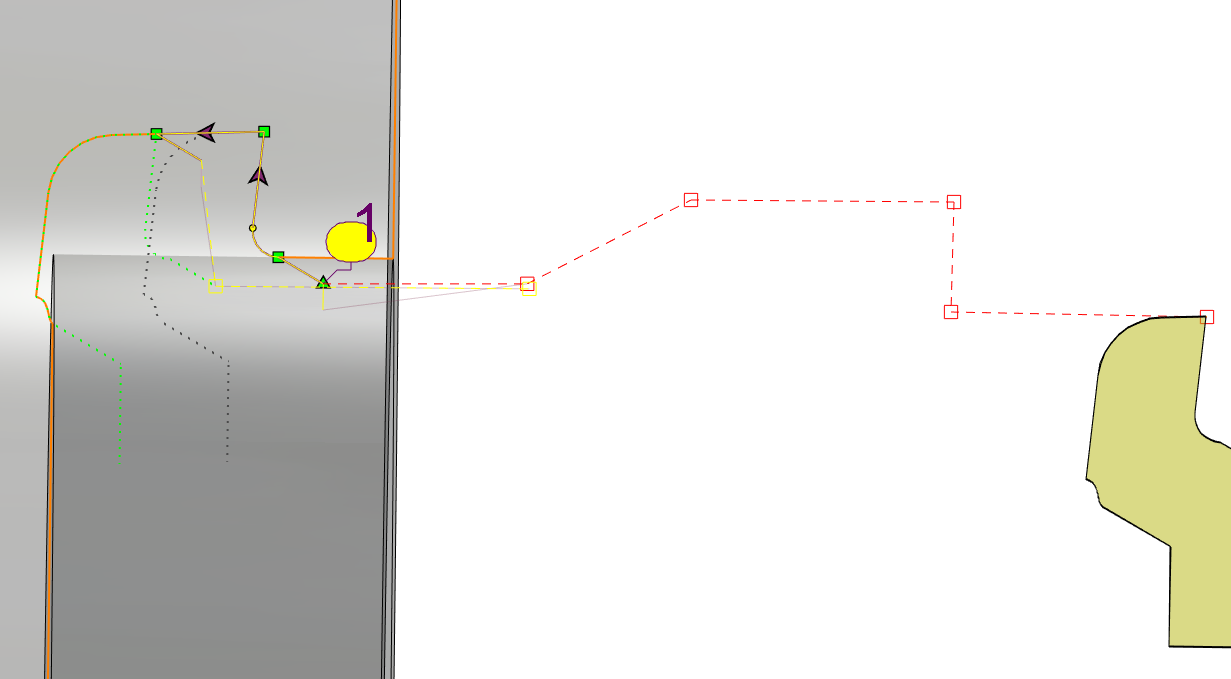

3/ Cliquez à l'emplacement requis dans la fenêtre du programme pour définir chaque point, générant ainsi la trajectoire de l'outil.

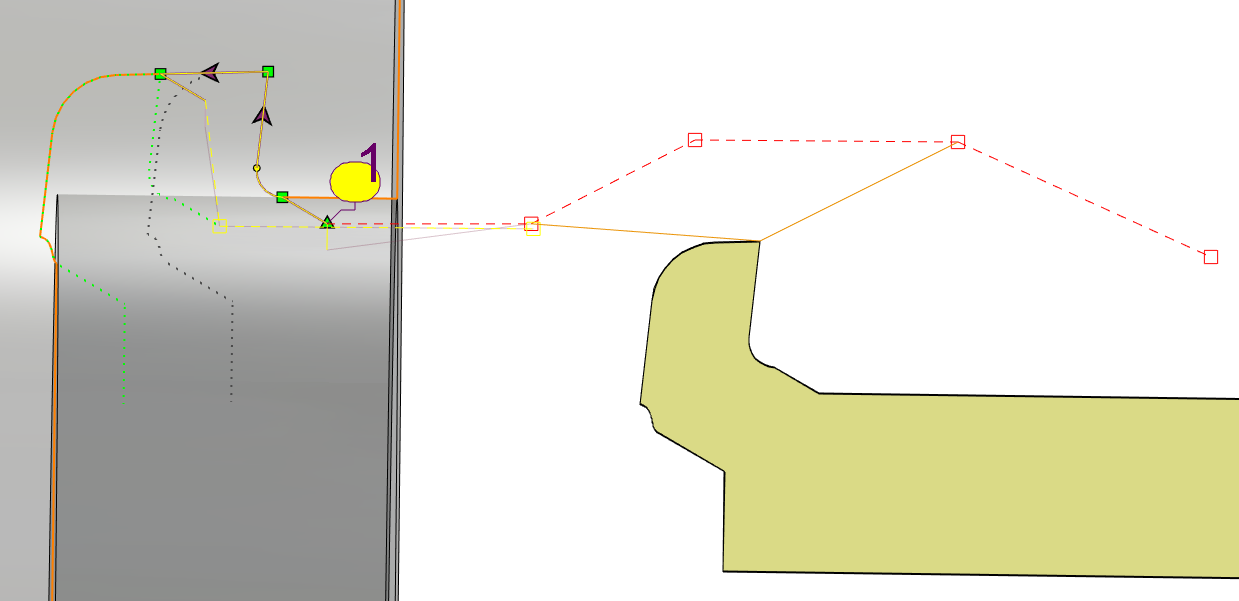

4/ Double-cliquez sur l'un des points pour les supprimer ou cliquez sur un point pour le déplacer avec le pointeur et cliquez à nouveau pour valider sa nouvelle position.

Nous pouvons également utiliser une ligne guide et des points pour définir une trajectoire d'outil spécifique. Dans le cas où nous utilisons les points d'approche et de retour pour définir réellement un chemin d'usinage, nous devons utiliser le cycle point à point pour le définir.

Regardez la vidéo à droite qui démontre les manipulations des points d'approche et de retour et un exemple de cas spécifique.
