Ceci est un trajet d'outil très spécifique car il suit n'importe quelle géométrie avec un outil de tournage standard et des outils de forme spécifiques. Une passe est calculée, mais soyez très prudent : il n'y a pas de contrôle de collision sur ce cycle ! De plus, il n'y a pas de suppression de matière sur le brut !

Le trajet d'outil est déterminé manuellement , suivant simplement la géométrie sélectionnée avec des mouvements G01 et G02/03.

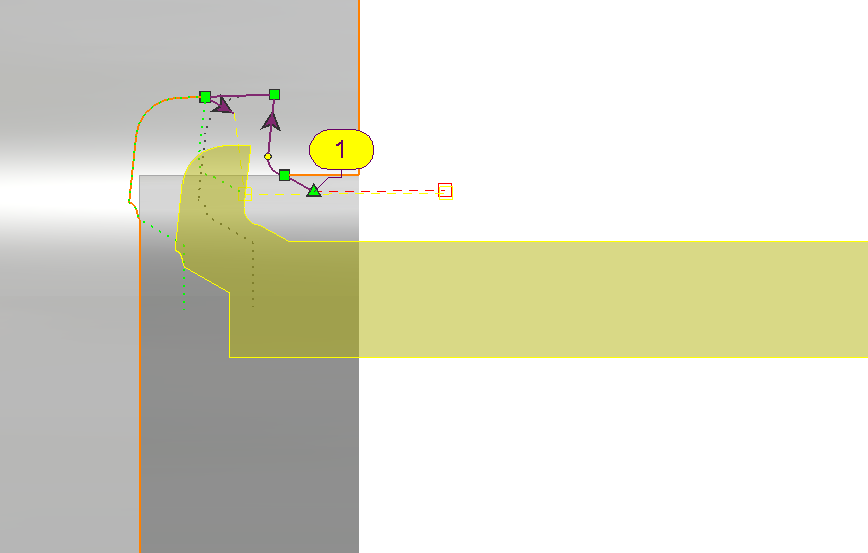

Les points d'approche et de retour sont définis dans la sélection de géométrie. Ces points contrôlent où l'outil de coupe commence et termine son mouvement par rapport à la pièce.

• Outils de forme are typically used for this type of operation.

• Les points d'approche et de retour sont définis à une distance spécifique le long de l'axe de l'outil .

Regardez une vidéo montrant un exemple d'application de ce cycle :

Zone de dialogue

Paramètres

Trajet

Type de cycle

Numéro de cadran

Trajet

Zone de dialogue

Paramètres

Caractéristiques d'approche et de retour

Distance de sécurité

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Vitesse broche

Numéro de gamme

Avance en Z

Unité avance

Avance en X

Sens rotation

Vitesse rotation maxi

Arrosage spécifique

Numéro d'arrosage

Numérotation des outils

Numéro d'outil

Numéro spécifique

Numéro correcteur rayon

N° correcteur longueur

Informations utilisateur

Commentaire

Moyen de contrôle

Set d'usinage

Zone de dialogue

Paramètres

Gestion des collisions

Contrôle de collision brut

Offset XY

Zone de sécurité

Offset Z

Ds en Z sur rapide

Ds en X sur rapide

Calcul des courbes

Tolérance courbe

Décomposition courbe en
