Le Fonderie cycle est utilisé pour créer une opération d'ébauche sur un brut de fonderie, c'est-à-dire le façonner parallèlement à la pièce usinée avec une épaisseur supplémentaire. L'épaisseur du brut par rapport à la pièce doit être spécifiée dans la stratégie, et les parcours outils seront générés en fonction de cette épaisseur. |

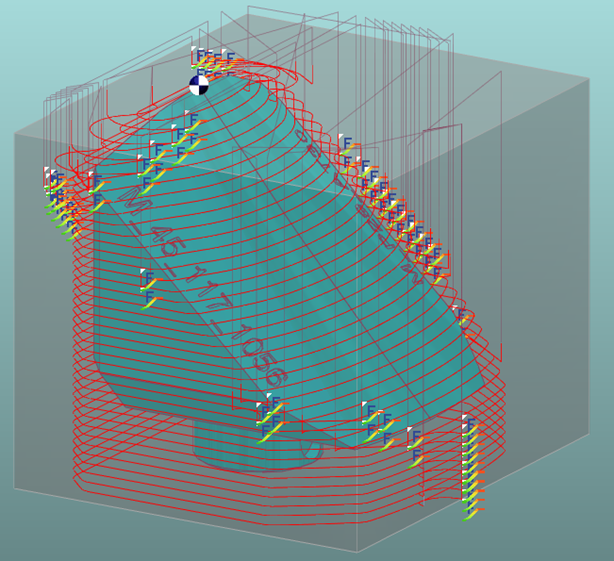

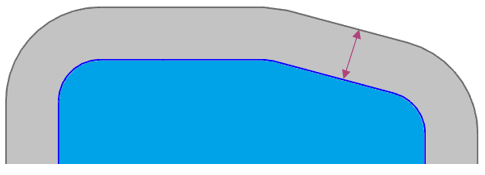

Part in Bleu ; Thickness in Gris |
Points clés
|
Le paramètre important de ce cycle est l' épaisseur , qui correspond à la différence entre la pièce et le brut de fonderie. Ceci définit donc le nombre de passes XY.
Remarque :
|
|
Paramètres de Stratégie
|
Zone de dialogue |
Paramètres |
|
|
Stratégie de Trajet |
Sens usinage |
|
|
Optimisation |
|
|
|
Limitation de l'usinage |
Zone de limitation |
|
|
|
||
|
Brut de fonderie |
Epaisseur |
|
|
Calcul de recouvrement |
Recouvrement |
Valeur de recouvrement (Ae) |
|
Crête en XY |
Respect absolu crête |
|
|
Pas en Z |
Passe en Z (Ap) |
|
|
Surépaisseurs |
Surépaisseur XY |
Surépaisseur Z |
|
Surépaisseur normale |
|
|
|
Liste des altitudes |
Liste des altitudes |
|
Paramètres de déplacement
|
Zone de dialogue |
Paramètres |
|
|
Sécurité (en Z) |
Altitude plan de garde |
Distance sécurité |
|
Approche et retour en Z |
Altitude pt. approche |
Altitude pt. remontée |
|
Altitude pt. retour |
|
|
|
Plongée Z |
Plongée |
Ray hélice mini |
|
Ray Ramping mini |
Ray zone usi mini |
|
|
Angle de plongée |
|
|
|
Gestion des rapides |
Déplacements: Rapide, G1 Fmax, G0/G1 Fmax |
Dist sécu Fmax |
|
% rapide/Fmax |
|
|
|
Sécurité (en XY) |
Dist sécu XY |
Ds queue outil |
|
Gestion du porte outil |
|
|
Paramètres de Technologie
|
Zone de dialogue |
Paramètres |
|
|
Conditions de coupe |
Qualité |
Vitesse de coupe |
|
Avance par dent |
Sens de rotation |
|
|
Vitesse rotation |
||
|
Unité avance |
Numéro de gamme |
|
|
Numérotation des outils |
Nom outil |
Numéro spécifique |
|
N° correcteur longueur |
N° correcteur diamètre |
|
|
Champs utilisateurs |
Commentaire |
Moyen de contrôle |
|
Posage fraisage |
|
|
Paramètres d'Options
|
Zone de dialogue |
Paramètres |
|
|
Comportement sur les brides et composants |
Offset XY |
|
|
Zone de sécurité |
Offset Z |
|
|
Optimisation de trajet |
Tolérance zone de reprise |
Traite recouvrement maxi |
|
Coeff réduction d'avance |
Coeff recouvrement maximum |
|
|
Type boucle UGV |
Rayon boucle UGV |
|
|
Calcul de courbes |
Découpe courbe |
|
|
Calcul de trajectoire |
Décomposition des arcs du trajet |
Tolérance de découpe des arcs |
|
Refroidissement |
||
