Lors de la définition d'une zone de limitation à usiner, deux options sont disponibles :

1. Par décalage

2. Par fenêtre

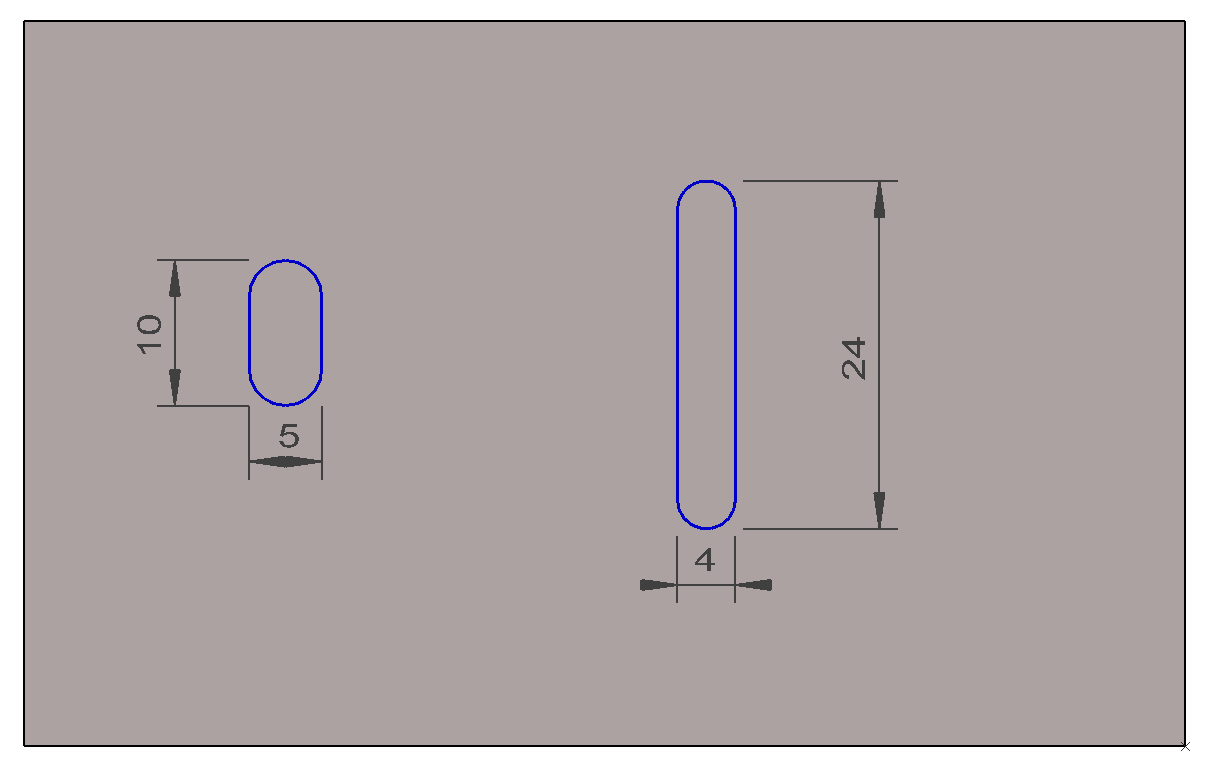

Dans les exemples suivants, les deux rainures seront incluses dans la sélection de géométrie, et un outil de 3 mm de diamètre sera utilisé pour l'usinage.

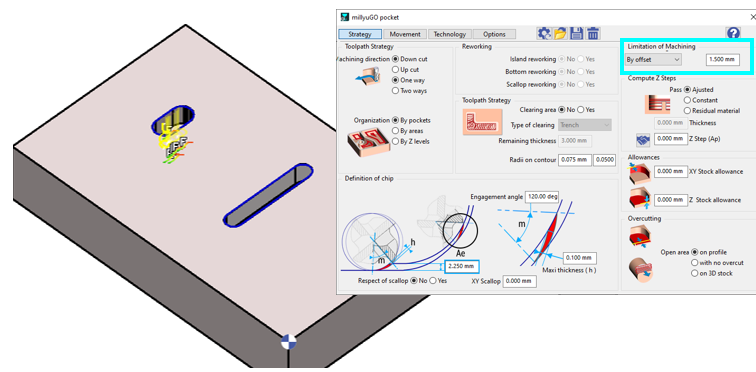

1. Par décalage :

En raison de la limitation par décalage, le réglage de la valeur à 1.5 mm restreint l'usinage à la ‘rainure de 5 mm’.

Ceci est dû au fait que le décalage est ajouté au diamètre de l'outil (3 mm), résultant en une Largeur de coupe effective de 4.5 mm (3 mm +1.5 mm), qui ne correspond qu'à la ‘rainure de 5 mm’.

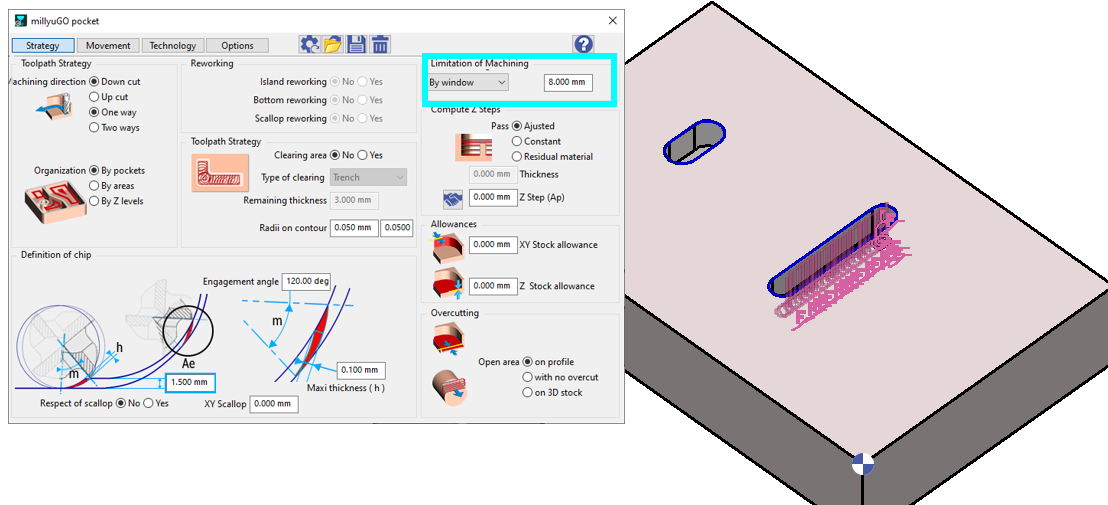

2. Par fenêtre :

Sous la limitation par fenêtre, le réglage de la valeur à 8 mm garantit que seules les rainures de plus de 11 mm seront usinées.

Ceci est dû au fait que la Longueur de coupe effective est déterminée en ajoutant le diamètre de l'outil (3 mm) à la valeur définie (8 mm), résultant en une longueur de rainure minimale requise de 11 mm.
