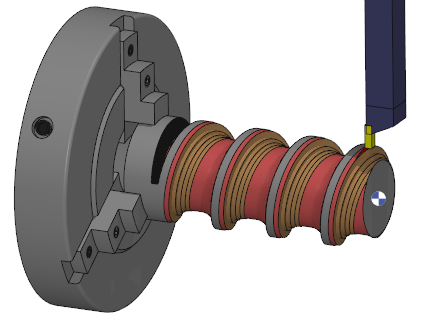

Schruppen einer Endlose Schnecke auf einer Drehmaschine mit der Rohteilverwaltung.

Dieser Zyklus funktioniert wie die Einstichzyklen, mit Rohteilverwaltung.

Einstellungen: nur ein Schnitt der Nut muss gezeichnet werden und der Zyklus dupliziert ihn entlang des Profils gemäß der definierten Steigung und des End-Z der Schnecke.

Diese Parameter werden auf der Strategie-Seite definiert.

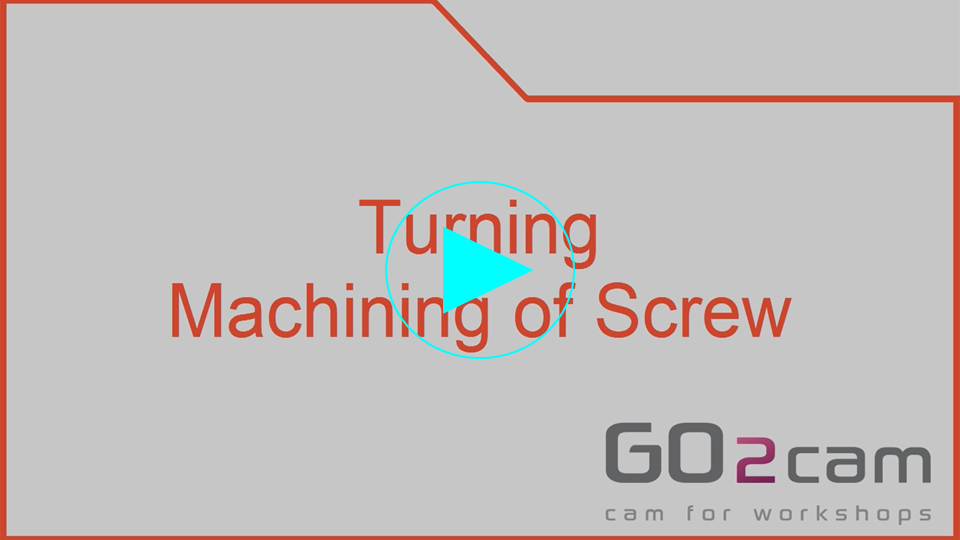

Sie können ein Video ansehen, um die Bearbeitung der Schnecke einzurichten und zu definieren:

Dialogbereich

Parameter

Werkzeugweg

Werkzeugweg

Schubbearbeitung

Steigung und Gewinde

Steigung

Anzahl Gewinde

Bearbeitungsstrategie

Anfahrabstand

Schritt Tiefe

konischer Auslauf

Z Zustellung

Endwert Z

XY Aufmaß

Z Aufmaß

Dialogbereich

Parameter

Anfahr- und Rückfahrparameter

Sicherheitsabstand in Z

Sicherheitsabstand in X

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Spindeldrehzahl

Schnittgesch. Vc

Vorschub in Z

Getriebestufe

Vorschub in X

Vorschubeinheit

Spindeldrehrichtung

Kühlung Code

Max Drehzahl

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Länge komp. Nummer

Radiuskorrektur

Benutzerinformation

Kommentar

Überwachung

Bearbeitungs-Set

Dialogbereich

Parameter

Management von Kollisionen

Spalt Prüfung am Rohteil

Abstand XY

Sicherheitsbereich

Abstand Z

Sicherheitsabstand in Z für Eilgänge

Sicherheitsabstand in X für Eilgänge

Splineberechnung

Splinetoleranz

Spline auflösen in

Einstellungen

Hinterschneidungswinkel
