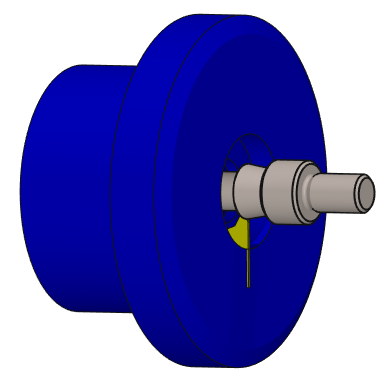

Gewindewirbeln ist ähnlich einem Gewindefräsprozess, außer dass Einsätze im Inneren eines Schneidrings montiert sind.

Der Ring dreht sich um das Teil, um das Gewinde in einem Durchgang zu bearbeiten.

Gewindewirbeln ist eine produktive Methode und wird oft für spezielle Gewindeformen verwendet, die schnell und mit hoher Toleranz hergestellt werden müssen. Typische Komponenten sind medizinische Knochenschrauben, Implantate, Gewindespindeln, Schneckenräder und andere Mikrokomponenten.

Schlüsselpunkte

Erstellung eines Gewindes in einem Durchgang mit einem spezifischen Werkzeug
Nützlich für lange Teile,
Kein Zurückziehen des Teils im Führungsrohr erforderlich.

Das Teil und das Werkzeug haben eine Drehzahl:

Im Technologie-Tab müssen die Spindeldrehzahl und Drehzahl des Werkzeugs synchronisiert sein und diese Regeln werden vom Werkzeuglieferanten vorgegeben.

Strategieparameter

Dialogbereich	Parameter
Bearbeitungsstrategie	Steigung	Zustelltiefe
Bearbeitungsstrategie	Ausfahrabstand	Anfahrabstand

Bewegungsparameter

Dialogbereich	Parameter
Anfahr- und Rückfahrcharakteristiken	Sicherheitsabstand

Technologieparameter

Dialogbereich	Parameter
Schnittbedingungen	Qualität	Spindeldrehzahl
	Schnittgeschwindigkeit	Vorschub in Z
	Drehzahlbereich	Spindeldrehrichtung
	Vorschub	Drehzahl des Werkzeugs
	Max. Spindeldrehzahl	Spezifische Kühlung
	Kühlungsnummer
Werkzeugnummerierung	Werkzeugnummer	Spezifische Nummer
Werkzeugnummerierung	Längenkorrektur-Nr.	Radiuskorrekturnummer
Benutzerinformation	Kommentar	Überwachung
Benutzerinformation	Bearbeitungs-Set

Optionale Parameter

Dialogbereich	Parameter
Kollisionsmanagement	Spaltprüfung am Rohteil	Offset XY
	Sicherheitsbereich	Offset Z
	Sicherheitsabstand in Z für Eilgänge	Sicherheitsabstand in X für Eilgänge
