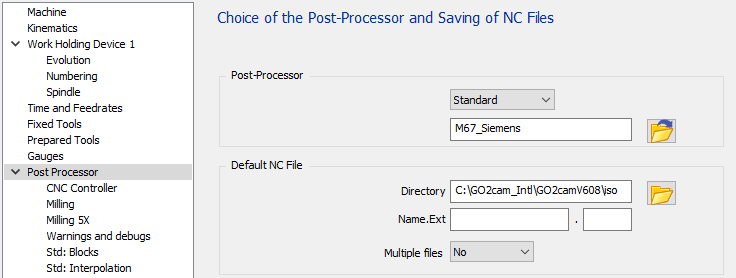

Allgemeine Informationen
|
Der Standard hat drei Konfigurationsseiten zur Verwaltung aller verfügbaren Optionen. Die erste Seite „CNC Controller“ befasst sich mit CNC-Optionen. Die zweite Seite „Milling“ ermöglicht die Anpassung der Ausgabe für Fräsen, Werkzeuge, Kühlmittel und Nullpunkte. Die dritte Seite „Milling“ befasst sich mit 5-Achsen-Parametern. |
|

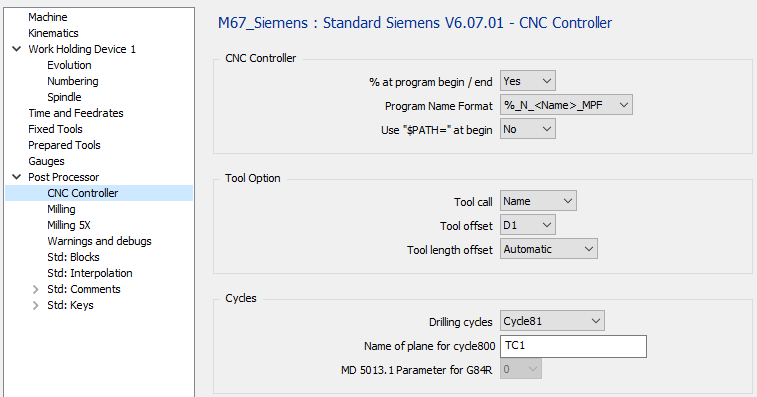

1 CNC Controller Seite
|
1.1 CNC Controller - % am Programm Anfang / Ende
|
Option |
Ergebnis |
|
Nein |
N5 G00 G53 Z0 … … M30 |
|
Ja |
% N5 G0 G53 Z0 … … M30 % |
1.2 CNC Controller - Programm Namensformat
|
Option |
Ergebnis |
|
%_N_<name>_MPF |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
%MPF<number> |
%MPF1 N5 G00 G53 Z0… … … |
|
Ohne |
N5 G00 G53 Z0 … … |
1.3 CNC Controller – „$PATH=“ am Anfang verwenden
Diese Option ist nur verfügbar, wenn %_N_<name>_MPF verwendet wird
|
Option |
Ergebnis |
|
Nein |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
Ja |
%_N_PROG_MPF ;$PATH=/_N_PART_DIR N5 G00 G53 Z0… … … |
1.4 Werkzeug Option – Werkzeugaufruf
|
Option |
Ergebnis |
|
Nummer |
… … T01 M06 … … |
|
Name |
… … T=”MILL_D10” M06 … … |
1.5 Werkzeug Option – Werkzeug Offset
|
Option |
Ergebnis |
|
D1 |
… … T01 D01 … … T02 D01 … … |
|
D |
… … T01 D01 … … T02 D02 … … |
1.6 Werkzeug Option – Werkzeuglängen Offset
|
Option |
Ergebnis |
|
Automatisch |
… … T01 D01 Z20 … … |
|
G43 H.. |
… … T01 G43 H01 Z20 … … |
1.7 Zyklen – Bohrzyklen
|
Option |
Ergebnis |
|
Cycle81 |
… MCALL CYCLE81(2,0,2,-10.412,) … MCALL … |
|
Fanuc-ähnlich |
… G81 G94 Z-10.412 R2. F606 … G80 … |
|
G81 R… |
… R2=0 R3=10.412 R10=2 G81 … G80 … |
1.8 Zyklen – Ebenenname für CYCLE800
|
Option |
Ergebnis |
|
„TC1“ |
… CYCLE800(1,“ TC1 ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
|
„TABLE“ |
… CYCLE800(1,“ TABLE ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
1.9 Zyklen – MD 5013.1 Parameter für G84 R
Dies definiert, ob das G84 R mit oder ohne Encoder verwendet wird. Dies ist mit dem Maschinenparameter „MD 5013.1“ verknüpft. Dies ändert die Werte R6 und R7.
Funktioniert nur für nicht-starres Gewindebohren.
|
Option |
Ergebnis |
|
0 |
… R2=0 R3=6 R4=0 R6=4 R7=3 R9=0.8 R10=2 R11=0 G84 … G80 … |
|
1 |
… R2=0 R3=6 R4=0 R6=0 R9=0.8 R10=2 R11=0 G84 … G80 … |

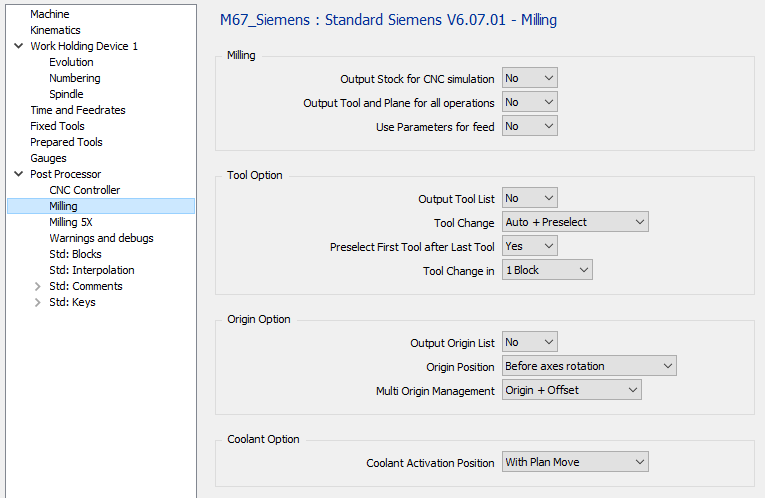

2 Fräsen Seite
|
2.1 Fräsen – Ausgabe Rohteil für CNC Simulation
|
Option |
Ergebnis |
|
Nein |
%_N_PROG_MPF … |
|
Ja |
%_N_PROG_MPF WORKPIECE(,””,,”BOX”,112,1-39,0,-42.5,-35,42.5,35) … |
2.2 Fräsen – Ausgabe Werkzeug und Ebene für alle Operationen
|
Option |
Ergebnis |
|
Nein |
;OP 1 MIT WERKZEUG 1 UND EBENE 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 MIT WERKZEUG 1 UND EBENE 1 … … |
|
Ja |
;OP 1 MIT WERKZEUG 1 UND EBENE 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 MIT WERKZEUG 1 UND EBENE 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … |
2.3 Fräsen – Parameter für Vorschub verwenden
|
Option |
Ergebnis |
|
Nein |
T01 D01 M06 G00 X.. Y.. Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
Ja |
R21 = 200 R22 = 160 T01 D01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F=R22 G01 X.. Y.. F=R21 … … |
2.4 Werkzeug Option – Werkzeugliste ausgeben
|
Option |
Ergebnis |
|
Nein |
%_N_PROG_MPF … … |
|
Ja |
%_N_PROG_MPF ;START WERKZEUGLISTE ;T01 FRAESER D10 ;T02 BOOHRER D08 … ;ENDE WERKZEUGLISTE … … |
2.5 Werkzeug Option – Werkzeugwechsel
|
Option |
Ergebnis |
|
Manuell |
… ;FRAESER D10 M0 … |
|
Automatisch |
… ;FRAESER D10 T01 D01 M06 … |
|
Auto + Vorwahl |
… ;FRAESER D10 T01 D01 M06 T02 … |
2.6 Werkzeug Option – Vorwahl des ersten Werkzeugs nach dem letzten Werkzeug
|
Option |
Ergebnis |
|
Nein |
;ERSTE OPERATION T01 D01 M06 T02 … … ;LETZTE OPERATION T05 D01 M06 … … M30 |
|
Ja |
;ERSTE OPERATION T01 M06 T02 … … ;LETZTE OPERATION T05 D01 M06 T01 … … M30 |
2.7 Werkzeug Option – Werkzeugwechsel in
|
Option |
Ergebnis |
|
1 Block |
… … T01 D01 M06 … … |
|
2 Blöcke |
… … T01 D01 M06 … … |
2.8 Nullpunkt Option – Nullpunktliste ausgeben
|
Option |
Ergebnis |
|
Nein |
%_N_PROG_MPF … … |
|
Ja |
%_N_PROG_MPF ;START NULLPUNKT LISTE ;G54 ;G55 ;ENDE NULLPUNKT LISTE … … |
Nullpunkt Position
|
Option |
Ergebnis |
|
Nach Achsenrotation |
|
|
Vor Achsenrotation |
|
2.9 Nullpunkt Option – Multi-Nullpunkt-Management
|
Option |
Ergebnis |
|
Nur Nullpunkt |
% O1000 … G54 … |
|
Nullpunkt + Offset |
% O1000 … G54 TRANS X10 Y20 Z10 … |
Ohne MTE :
Wenn die Option für jeden am Teil definierten Nullpunkt auf „Nur Nullpunkt“ gesetzt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56 … Das bedeutet, Sie sind durch die Anzahl der von der CNC verwalteten Nullpunkte begrenzt. Wenn Sie mehr Nullpunkte haben können, müssen Sie die zweite Option „Nullpunkt + Offset“ verwenden.
Wenn die Option „Nullpunkt + Offset“ gewählt ist, wird nur G54 ausgegeben und mit G52 versetzt.
Mit MTE :
Der Nullpunkt kann im Namen des Nullpunkts mit der folgenden Syntax „$G54_“ definiert werden. Das bedeutet, G54 wird im NC-Programm ausgegeben. Wenn kein dekodierter Name definiert ist, wird der Standard-Nullpunkt G54 ausgegeben.
Wenn Sie „Nullpunkt + Offset“ verwenden, müssen Sie nur einen Nullpunkt für alle Ihre Operationen verwenden, da alle Offsets von der Referenzebene oder dem Einzelnullpunkt berechnet werden.
Sie können jeden Text nach dem Unterstrich hinzufügen, um Ihren Offset zu erkennen „$G54_Up“, „$G54_Right“, …
Mit 5-Achsen-Maschine :
Der Nullpunkt-Offset wird mit der Kippebenenfunktion G68.1 ausgegeben, wenn diese zur Ausgabe eingestellt ist. Das bedeutet, es wird kein G52 ausgegeben.
2.10 Kühlmittel Option – Kühlmittel Aktivierungsposition
|
Option |
Ergebnis |
|
Mit Spindel |
… … T01 D01 M06 S800 M03 M08 G00 X.. Y.. Z… … … |
|
Mit Ebenenbewegung |
… … T01 D01 M06 S800 M3 G00 X.. Y.. M8 Z.. … … |
|
Mit Eintauchbewegung |
… … T01 D01 M06 S800 M03 G00 X.. Y.. Z.. M08 … … |

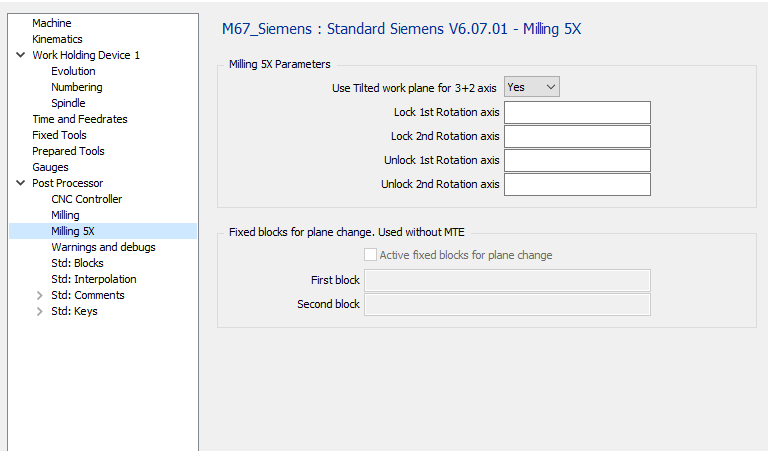

3 5X Fräsen
|
3.1 5X Fräsen Parameter – Kippbare Arbeitsebene für 3+2 Achsen verwenden
|
Option |
Ergebnis |
|
Nein |
… … T01 D01 M06 C180 A-90 … … |
|
Ja |
… … T01 D01 M06 CYCLE800(1,“TC1 »,0,39,0,0,0,180,-90,0,0,0,0-1) … … |
3.2 5X Fräsen Parameter – Sperren 1 st Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … C180 … … |
|
„M10“ |
… … C180 M10 … … |
3.3 5X Fräsen Parameter – Sperren 2 nd Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … B-90 … … |
|
„M12“ |
… … B-90 M12 … … |
3.4 5X Fräsen Parameter – Entsperren 1 st Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … C180 … … |
|
„M11“ |
… … M11 C180 … … |
3.5 5X Fräsen Parameter – Entsperren 2 nd Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … B-90 … … |
|
„M13“ |
… … M13 B-90 … … |
3.6 Feste Blöcke für Ebenenwechsel - Aktive feste Blöcke für Ebenenwechsel
Diese Option wird nur verwendet, wenn in der Maschinenkonfiguration keine Kinematik definiert ist.
|
Option |
Ergebnis |
|
aktivieren |
Die definierten festen Blöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet |
|
deaktivieren |
Es wird kein Block ausgegeben, wenn ein Ebenenwechsel stattfindet. |
3.7 Feste Blöcke für Ebenenwechsel - Erstes und zweites
|
Option |
Ergebnis |
|
Leer |
… … |
|
„G0 Z100“ |
… … G00 Z100 … … |
4 Startseite
|

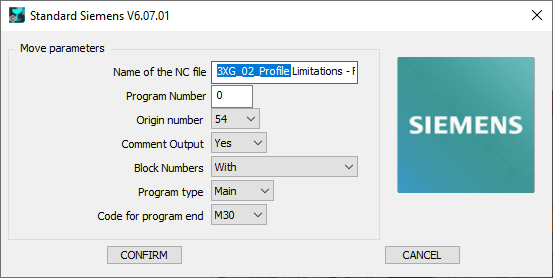

Mit definierter Maschinenkinematik |

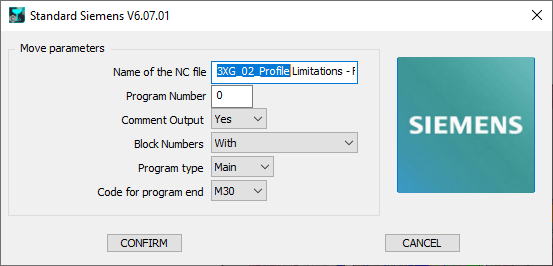

Ohne definierte Maschinenkinematik |
|
|
4.1 Name der NC-Datei
Definieren Sie hier den Namen der generierten NC-Datei. Die Erweiterung muss in der MCF-Konfiguration definiert werden.
4.2 Programm-Nummer
Wenn 0 definiert ist, wird die Programm-Nummer auf 1 gesetzt.
|
Option |
Ergebnis |
|
0 |
%MPF1 … … |
|
“10” |
%MPF10 … … |
|
“1234” |
%MPF1234 … … |
4.3 Nullpunkt-Nummer
Dieser Parameter wird nur verwendet, wenn die Kinematik nicht in der Maschinendatei definiert ist. Der Parameter definiert den ersten Nullpunkt, der im NC-Programm verwendet wird.
Wenn der zu behandelnde Parameter Multi-Nullpunkt auf „Nur Nullpunkt“ gesetzt ist, wird die Nullpunktnummer bei jeder Ebenenänderung inkrementiert.
|
Option |
Ergebnis |
|
54 |
%MPF1 T01 M06 G54 … |
|
55 |
%MPF1 T01 M06 G55 … |
4.4 Kommentar Ausgabe
|
Option |
Ergebnis |
|
Nein |
… … T01 D01 M06 … … |
|
Ja |
… … ;PLANEN ;FRAESER D12 T01 D01 M06 … … |
4.5 Block-Nummern
|
Option |
Ergebnis |
|
Mit |
… N5 T01 D01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … … N50 T02 D01 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … … |
|
Ohne |
… T01 D01 M06 G0 X.. Y.. G43 Z.. H1 … … T02 D02 M06 G00 X.. Y.. G43 Z.. H2 … … |
|
Nur Werkzeugwechsel |
… N5 T01 D01 M06 G00 X.. Y.. G43 Z.. H1 … … N10 T02 D01 M06 G00 X.. Y.. G43 Z.. H2 … … |
4.6 Programm Typ :
|
Option |
Ergebnis |
|
Haupt |
%MPF1 … … M30 |
|
Unter |
%SPF1 … … M17 |
4.7 Code für Programmende
|
Option |
Ergebnis |
|
M30 |
… … M30 |
|
M02 |
… … M02 |
