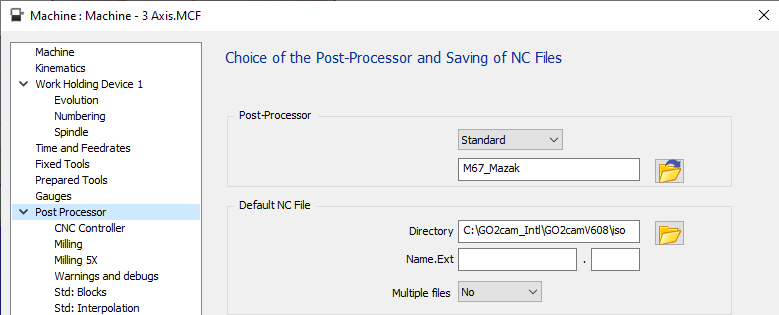

Allgemeine Informationen
|
Der Standard M67_Mazak basiert auf dem Postprozessor M67_Fanuc.
Der Standard verfügt über drei Konfigurationsseiten zur Verwaltung aller verfügbaren Optionen. Die erste Seite „CNC Controller“ befasst sich mit CNC-Optionen. Die zweite Seite „Milling“ ermöglicht die Anpassung der Ausgabe für Fräsen, Werkzeuge, Kühlmittel und Nullpunkte. Die dritte Seite „Milling“ befasst sich mit 5-Achsen-Parametern. |
|

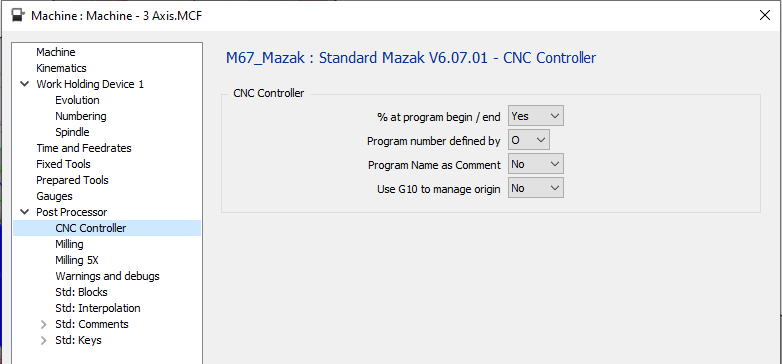

1 CNC Controller Seite
|
1.1 CNC Controller - % am Programm Anfang / Ende
|
Option |
Ergebnis |
|
Nein |
O1000 … … M30 |
|
Ja |
% O1000 … … M30 % |
1.2 CNC Controller - Programm Nummer definiert durch
|
Option |
Ergebnis |
|
O |
% O 1000 … … M30 % |
|
: |
% : 1000 … … M30 % |
1.3 CNC Controller - Programm Name als Kommentar
|
Option |
Ergebnis |
|
Nein |
% O1000 … … M30 % |
|
Ja |
% O1000 (PART NAME) … … M30 % |
1.4 CNC Controller - G10 zur Verwaltung von Nullpunkten verwenden
|
Option |
Ergebnis |
|
Nein |
% O1000 … … M30 % |
|
Ja |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … … M30 % |

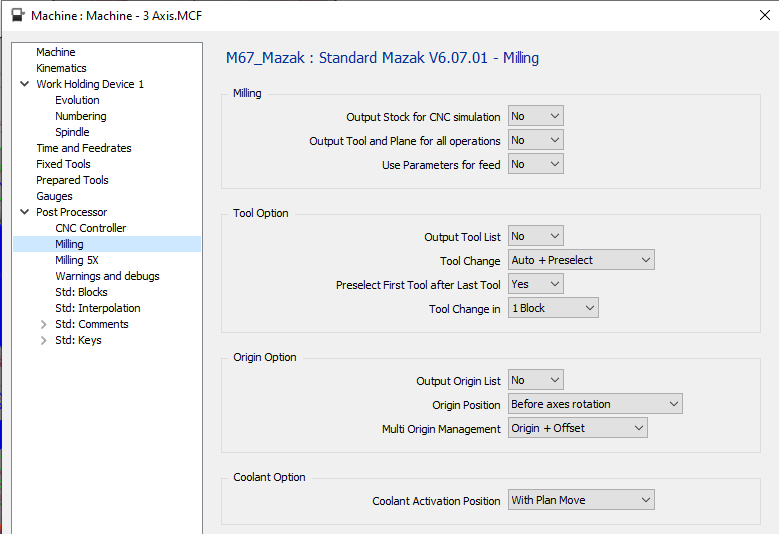

2 Frässeite
|
2.1 Fräsen – Ausgabe Rohteil für CNC Simulation
|
Option |
Ergebnis |
|
Nein |
% O1000 … … |
|
Ja |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … … |
2.2 Fräsen – Ausgabe Werkzeug und Ebene für alle Operationen
|
Option |
Ergebnis |
|
Nein |
(OP 1 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (OP 2 MIT WERKZEUG 1 UND EBENE 1) … … |
|
Ja |
(OP 1 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (OP 2 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … |
2.3 Fräsen – Parameter für Vorschub verwenden
|
Option |
Ergebnis |
|
Nein |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
Ja |
#1 = 200 #2 = 160 T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … … |
2.4 Werkzeug Option – Werkzeugliste ausgeben
|
Option |
Ergebnis |
|
Nein |
% O1000 … … |
|
Ja |
% O1000 (START WERKZEUGLISTE) (T1 FRÄSER D10) (T2 BOHRER D8) … (ENDE WERKZEUGLISTE) … … |
2.5 Werkzeug Option – Werkzeugwechsel
|
Option |
Ergebnis |
|
Manuell |
… M00 … … |
|
Automatisch |
… T01 M06 … … |
|
Auto + Vorwahl |
… T01 M06 T02 … … |
2.6 Werkzeug Option – Vorwahl des ersten Werkzeugs nach dem letzten Werkzeug
|
Option |
Ergebnis |
|
Nein |
(ERSTE OPERATION) T01 M06 T02 … … (LETZTE OPERATION) T05 M06 … M30 |
|
Ja |
(ERSTE OPERATION) T01 M06 T02 … … (LETZTE OPERATION) T05 M06 T01 … M30 |
2.7 Werkzeug Option – Werkzeugwechsel in
|
Option |
Ergebnis |
|
1 Block |
… … T01 M06 … … |
|
2 Blöcke |
… … T05 M06 … … |
2.8 Nullpunkt Option – Nullpunktliste ausgeben
|
Option |
Ergebnis |
|
Nein |
% O1000 … … |
|
Ja |
% O1000 (START NULLPUNKT LISTE) (G54) (G55) (ENDE NULLPUNKT LISTE) … … |
Nullpunkt Option
|
Nach Achsdrehung |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
Vor Achsdrehung |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
2.9 Nullpunkt Option – Multi-Nullpunkt Verwaltung
|
Option |
Ergebnis |
|
Nur Nullpunkt |
% O1000 … G54 … |
|
Nullpunkt + Offset |
% O1000 … G54 G52 X10 Y20 Z10 … |
Ohne MTE :
Wenn die Option „Nur Nullpunkt“ für jeden am Teil definierten Nullpunkt gewählt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56 … Das bedeutet, Sie sind durch die Anzahl der von der CNC verwalteten Nullpunkte begrenzt. Wenn Sie mehr Nullpunkte haben können, müssen Sie die zweite Option „Nullpunkt + Offset“ verwenden.
Wenn die Option „Nullpunkt + Offset“ gewählt ist, wird nur G54 ausgegeben und mit G52 versetzt.
Mit MTE :
Der Nullpunkt kann im Namen des Nullpunkts mit der folgenden Syntax „$G54_“ definiert werden. Das bedeutet, G54 wird im NC-Programm verwendet. Wenn kein dekodierter Name definiert ist, wird der Standard-Nullpunkt G54 ausgegeben.
Wenn Sie „Nullpunkt + Offset“ verwenden, müssen Sie nur einen Nullpunkt für alle Ihre Operationen verwenden, da alle Offsets von der Referenzebene oder dem einzelnen Nullpunkt berechnet werden.
Sie können jeden Text nach dem Unterstrich hinzufügen, um Ihren Offset zu erkennen „$G54_Up“, „$G54_Right“, …
Mit 5-Achsen-Maschine :
Der Nullpunkt-Offset wird mit der Kippebenenfunktion G68.1 ausgegeben, wenn diese zur Ausgabe bestimmt ist. Das bedeutet, dass kein G52 ausgegeben wird.
2.10 Kühlmittel Option – Kühlmittel Aktivierungsposition
|
Option |
Ergebnis |
|
Mit Spindel |
… … T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … … |
|
Mit Ebenenbewegung |
… … T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … … |
|
Mit Eintauchbewegung |
… … T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … … |

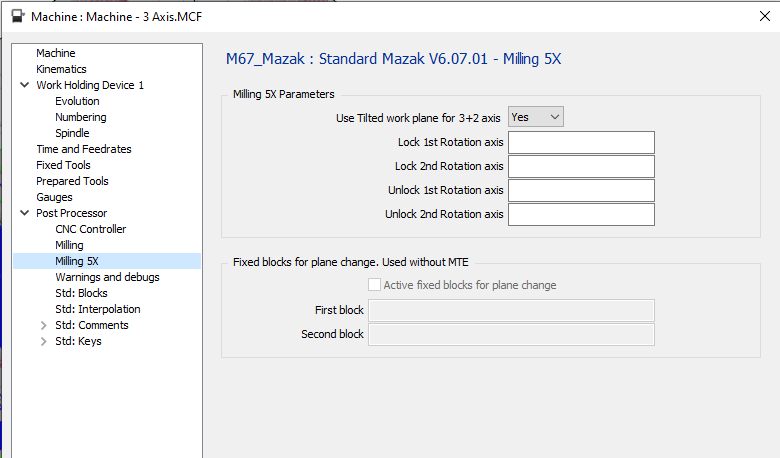

3 5-Achsen Fräsen
|
3.1 5-Achsen Fräsen Parameter – Gekippte Arbeitsebene für 3+2 Achsen verwenden
|
Option |
Ergebnis |
|
Nein |
… … T01 M06 C180 B-90 … … |
|
Ja |
… … T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
3.2 5-Achsen Fräsen Parameter – Sperren 1 st Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … C180 … … |
|
„M10“ |
… … C180 M10 … … |
3.3 5-Achsen Fräsen Parameter – Sperren 2 nd Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … B-90 … … |
|
„M12“ |
… … B-90 M12 … … |
3.4 5-Achsen Fräsen Parameter – Entsperren 1 st Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … C180 … … |
|
„M11“ |
… … M11 C180 … … |
3.5 5-Achsen Fräsen Parameter – Entsperren 2 nd Rotationsachse
|
Option |
Ergebnis |
|
leer |
… … B-90 … … |
|
„M13“ |
… … M13 B-90 … … |
3.6 Feste Blöcke für Ebenenwechsel - Aktive feste Blöcke für Ebenenwechsel
Diese Option wird nur verwendet, wenn in der Maschinenkonfiguration keine Kinematik definiert ist.
|
Option |
Ergebnis |
|
aktivieren |
Die definierten festen Blöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet |
|
deaktivieren |
Die Standardblöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet. G0 G91 G28 Z0 |
3.7 Feste Blöcke für Ebenenwechsel - Erstens und zweitens
Um die Standardausgabe zu vermeiden, aktivieren Sie die Option, um die festen Blöcke zu aktivieren und halten Sie die Felder für den ersten und zweiten Block leer.
|
Option |
Ergebnis |
|
Leer |
… … |
|
„G0 Z100“ |
… … G00 Z100 … … |
4 Startseite
|

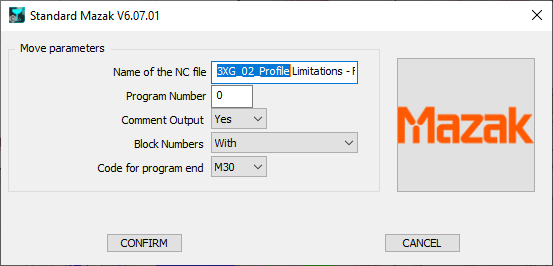

Mit definierter Maschinenkinematik |

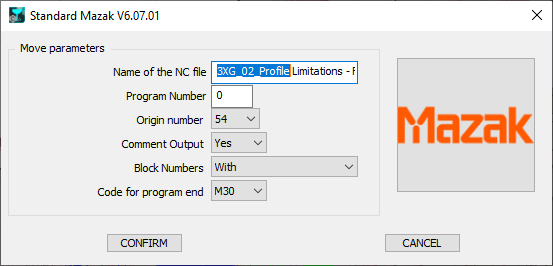

Ohne definierte Maschinenkinematik |
|
|
4.1 Name der NC-Datei
Definieren Sie hier den Namen der generierten NC-Datei. Die Erweiterung muss in der MCF-Konfiguration definiert sein.
4.2 Programm Nummer
Wenn 0 definiert ist, wird die Programm-Nummer auf 1 gesetzt.
|
Option |
Ergebnis |
|
0 |
% O1 … … |
|
“10” |
% O10 … … |
|
“1234” |
% O1234 … … |
4.3 Nullpunkt Nummer
Dieser Parameter wird nur verwendet, wenn die Kinematik nicht in der Maschinendatei definiert ist. Der Parameter definiert den ersten Nullpunkt, der im NC-Programm verwendet wird.
Wenn der Parameter zur Behandlung Multi-Nullpunkt auf „Nur Nullpunkt“ gesetzt ist, wird die Nullpunktnummer bei jeder Ebenenänderung inkrementiert.
|
Option |
Ergebnis |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
4.4 Kommentar Ausgabe
|
Option |
Ergebnis |
|
Nein |
… … T01 M06 … … |
|
Ja |
… … (FACING) (END MILL D12) T01 M06 … … |
4.5 Block Nummern
|
Option |
Ergebnis |
|
Mit |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … … |
|
Ohne |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … … T02 M06 G00 X.. Y.. G43 Z.. H2 … … |
|
Nur Werkzeugwechsel |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … … |
4.6 Code für Programmende
|
Option |
Ergebnis |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
