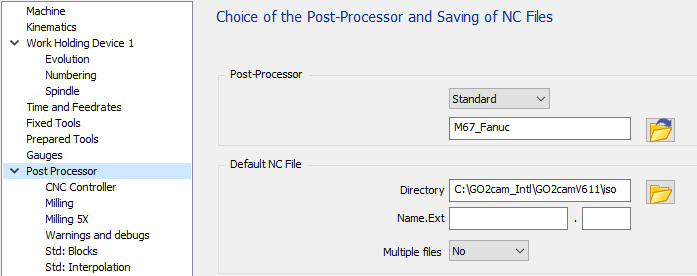

Der Standard hat drei Konfigurationsseiten, um alle verfügbaren Optionen zu verwalten: Die erste Seite "CNC Controller" befasst sich mit den CNC-Optionen. Die zweite Seite "Milling" ermöglicht die Anpassung der Ausgabe für Fräsen, Werkzeuge, Kühlmittel und Nullpunkte. Die dritte Seite "Milling" befasst sich mit den 5-Achsen-Parametern. |
|

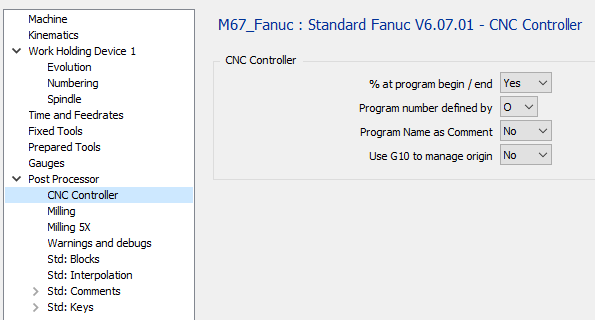

CNC Controller Seite
CNC Controller Bereich
|
% am Programm Anfang/Ende
|
Option |
Ergebnis |
|
Nein |
O1000 … M30 |
|
Ja |
% O1000 … M30 % |
Programm Nummer definiert durch
|
Option |
Ergebnis |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
Programm Name als Kommentar
|
Option |
Ergebnis |
|
Nein |
% O1000 … M30 % |
|
Ja |
% O1000 (PART NAME) … M30 % |
G10 zur Verwaltung von Nullpunkten verwenden
|
Option |
Ergebnis |
|
Nein |
% O1000 … M30 % |
|
Ja |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
Milling Seite

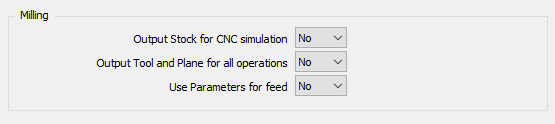

Milling Bereich
|
Rohteil Ausgabe für CNC Simulation
|
Option |
Ergebnis |
|
Nein |
% O1000 … |
|
Ja |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … |
Werkzeug und Ebene Ausgabe für alle Operationen
|
Option |
Ergebnis |
|
Nein |
(OP 1 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (OP 2 MIT WERKZEUG 1 UND EBENE 1) … |
|
Ja |
(OP 1 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (OP 2 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … |
Parameter für Vorschub verwenden
|
Option |
Ergebnis |
|
Nein |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
Ja |
#1 = 200 #2 = 160 T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |

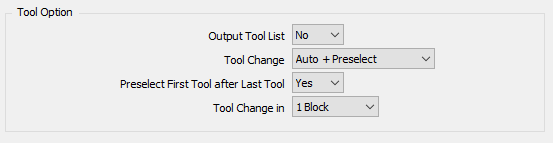

Werkzeug Option Bereich
|
Werkzeugliste Ausgabe
|
Option |
Ergebnis |
|
Nein |
% O1000 … |
|
Ja |
% O1000 (START WERKZEUGLISTE) (T01 FRAESER D10) (T02 BOHRER D08) … (ENDE WERKZEUGLISTE) … |
Werkzeugwechsel
|
Option |
Ergebnis |
|
Manuell |
… M00 … |
|
Automatisch |
… T01 M06 … |
|
Auto + Vorwahl |
… T01 M06 T02 … |
Erstes Werkzeug nach letztem Werkzeug vorwählen
|
Option |
Ergebnis |
|
Nein |
(ERSTE OPERATION) T01 M06 T02 … (LETZTE OPERATION) T05 M06 … M30 |
|
Ja |
(ERSTE OPERATION) T01 M06 T02 … (LETZTE OPERATION) T05 M06 T01 … M30 |
Werkzeugwechsel in
|
Option |
Ergebnis |
|
1 Block |
… T01 M06 … |
|
2 Blöcke |
… T05 M06 … |

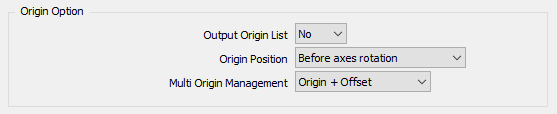

Nullpunkt Option Bereich
|
Nullpunktliste Ausgabe
|
Option |
Ergebnis |
|
Nein |
% O1000 … |
|
Ja |
% O1000 (START NULLPUNKT LISTE) (G54) (G55) (ENDE NULLPUNKT LISTE) … |
Nullpunkt Position
|
Option |
Ergebnis |
|
Nach Achsenrotation |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
Vor Achsenrotation |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
Multi-Nullpunkt Verwaltung
|
Option |
Ergebnis |
|
Nur Nullpunkt |
% O1000 … G54 … |
|
Nullpunkt + Offset |
% O1000 … G54 G52 X10 Y20 Z10 … |
Ohne MTE :
Wenn die Option "Nur Nullpunkt" für jeden am Teil definierten Nullpunkt gesetzt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56... Das bedeutet, Sie sind durch die Anzahl der von der CNC verwalteten Nullpunkte begrenzt. Wenn Sie mehr Nullpunkte haben können, müssen Sie die zweite Option "Nullpunkt + Offset" verwenden.
Wenn die Option "Nullpunkt + Offset" gesetzt ist, wird nur G54 ausgegeben und mit G158 versetzt.
Mit MTE :
Der Nullpunkt kann im Namen des Nullpunkts mit der folgenden Syntax "$G54_" definiert werden. Das bedeutet, G54 wird im NC-Programm verwendet. Wenn kein dekodierter Name definiert ist, wird der Standard-Nullpunkt G54 ausgegeben.
Wenn Sie "Nullpunkt + Offset" verwenden, müssen Sie nur einen Nullpunkt für alle Ihre Operationen verwenden, da alle Offsets von der Referenzebene oder dem einzelnen Nullpunkt berechnet werden.
Sie können nach dem Unterstrich beliebigen Text hinzufügen, um Ihren Offset zu erkennen "$G54_Up", "$G54_Right", ...
Mit 5-Achsen-Maschine :
Der Nullpunkt-Offset wird mit der Kippebenenfunktion G68.1 ausgegeben, wenn diese zur Ausgabe eingestellt ist. Das bedeutet, dass kein G52 ausgegeben wird.
Kühlmittel Option Bereich
|
Kühlmittel Aktivierungsposition
|
Option |
Ergebnis |
|
Mit Spindel |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
Mit Ebenenbewegung |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
Mit Eintauchbewegung |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
Milling 5X Seite

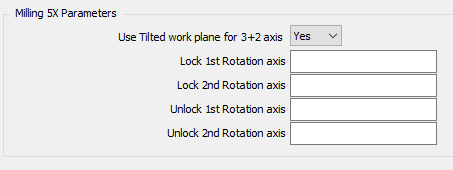

Milling 5X Parameter
|
Gekippte Arbeitsebene für 3+2 Achsen verwenden
|
Option |
Ergebnis |
|
Nein |
… T01 M06 C180 B-90 … |
|
Ja |
… T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
Rotationsachse
|
Option |
Ergebnis |
Option |
Ergebnis |
|
Sperre 1 st Rotationsachse |
Sperre 2 nd Rotationsachse |
||
|
leer |
… C180 … |
leer |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
Entsperre 1 st Rotationsachse |
Entsperre 2 nd Rotationsachse |
||
|
leer |
… C180 … |
leer |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |

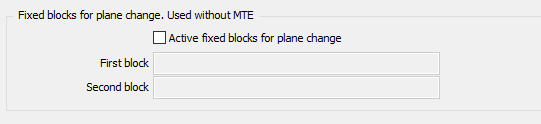

Feste Blöcke für Ebenenwechsel (Verwendet ohne MTE)
|
Aktive feste Blöcke für Ebenenwechsel
Diese Option wird nur verwendet, wenn in der Maschinenkonfiguration keine Kinematik definiert ist.
|
Option |
Ergebnis |
|
aktivieren |
Die definierten festen Blöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet |
|
deaktivieren |
Die Standardblöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet. G00 G91 G28 Z0 |
Erster und Zweiter Block
Um die Standardausgabe zu vermeiden, aktivieren Sie die Option "feste Blöcke" und lassen Sie die Felder "Erster Block" und "Zweiter Block" leer.
|
Option |
Ergebnis |
|
Leer |
… … |
|
“G00 Z100” |
… G00 Z100 … |

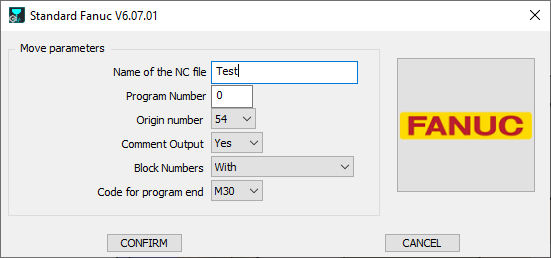

Launch Seite
|

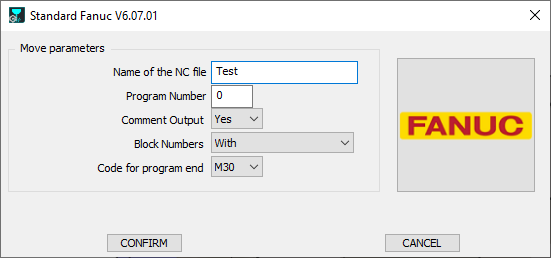

Mit definierter Maschinenkinematik |
Ohne definierte Maschinenkinematik |
|
|
Name der NC-Datei
Definieren Sie hier den Namen der generierten NC-Datei. Die Erweiterung muss in der MCF-Konfiguration definiert werden.
Programm Nummer
Wenn 0 definiert ist, wird der Programmname auf 1 gesetzt.
|
Option |
Ergebnis |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
Nullpunkt Nummer
Dieser Parameter wird nur verwendet, wenn keine Kinematik in der Maschinendatei definiert ist. Der Parameter definiert den ersten Nullpunkt, der im NC-Programm verwendet wird.
Wenn der Parameter "Multi-Nullpunkt behandeln" auf "Nur Nullpunkt" gesetzt ist, wird die Nullpunktnummer bei jeder Ebenenänderung inkrementiert.
|
Option |
Ergebnis bis 8055 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
Kommentarausgabe
|
Option |
Ergebnis |
|
Nein |
… T1 M6 … |
|
Ja |
… (FACING) (END MILL D12) T01 M06 … |
Block Nummern
|
Option |
Ergebnis |
|
Mit |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
Ohne |
O1000 T01 M06 G0 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
Nur Werkzeugwechsel |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
Code für Programmende
|
Option |
Ergebnis |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
