Der Standard hat drei Konfigurationsseiten, um alle verfügbaren Optionen zu verwalten:

Die erste Seite „CNC Controller“ befasst sich mit den CNC-Optionen.

Die zweite Seite „Milling“ ermöglicht die Anpassung der Ausgabe für Fräsen, Werkzeuge, Kühlmittel und Nullpunkte.

Die dritte Seite „Milling“ befasst sich mit 5-Achsen-Parametern.

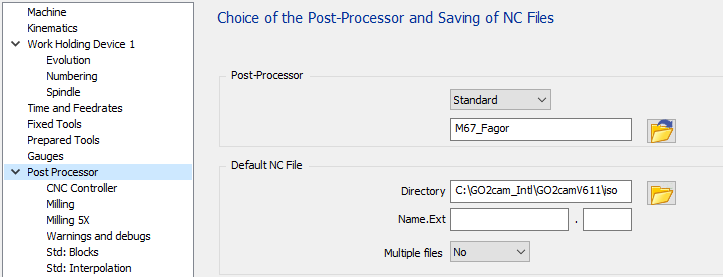

PP Main Window.PNG

CNC Controller Seite

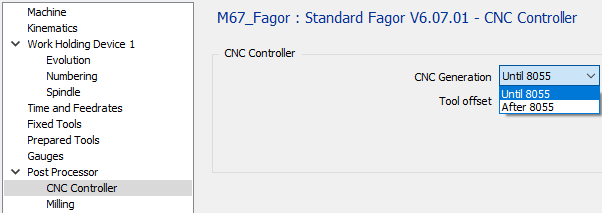

CNC Generation

Option

Ergebnis

CNC Controller - CNC Generation.PNG

Bis 8055

Einige Ausgaben erfolgen zur Berücksichtigung der Programmierung von Fagor 8050 und 8055.

Nach 8055

Einige Ausgaben erfolgen zur Berücksichtigung der Programmierung von Fagor 8060 und neuer.

Zum Beispiel sind die Ausgaben für Programmstart, feste Zyklen und geneigte Werkstückebene nicht gleich.

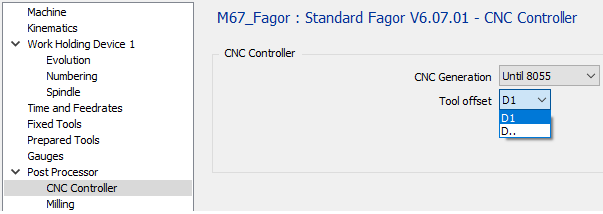

Werkzeugversatz

Für die Option „D..“ wird der Werkzeugversatz auf der Technologiemaske des Zyklus gelesen.

Option

Ergebnis

CNC Controller - Tool Offset.PNG

D1

….T01 D0 1 …

…T10 D0 1 …

D..

…T01 D0 1 …

…T10 D 10 …

Milling Seite

Milling Sektion

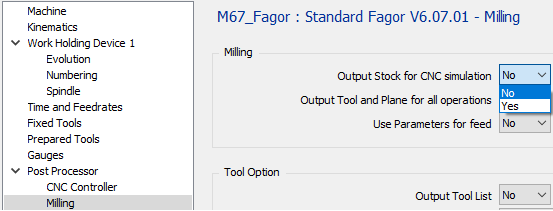

Ausgabe Rohteil für CNC Simulation

Für diese Option gibt es keine Ausgabe für den Fagor Postprozessor.

Option

Ergebnis

Milling pg - Output Stock.png

Nein

%1000

…

Ja

%1000

…

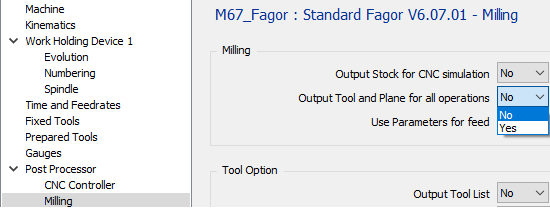

Ausgabe Werkzeug und Ebene für alle Operationen

Option

Ergebnis

Milling pg - Output Tool and Plane.png

Nein

;OP 1 MIT WZ 1 UND EBENE 1

T01 M06

G49 X.. Y.. Z.. Q.. R.. Q..

…

;OP 2 MIT WZ 1 UND EBENE 1

…

Ja

;OP 1 MIT WZ 1 UND EBENE 1

T01 M06

G49 X.. Y.. Z.. Q.. R.. Q..

…

;OP 2 MIT WZ 1 UND EBENE 1

T01 M06

G49 X.. Y.. Z.. Q.. R.. S..

…

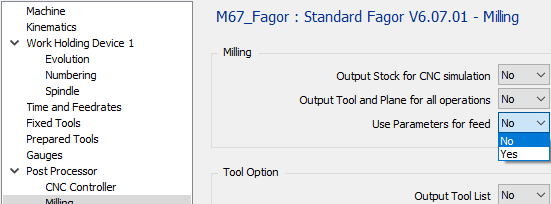

Parameter für Vorschub verwenden

Option

Ergebnis

Milling pg - use parameters for feed.png

Nein

T1 M6

G00 X.. Y..

G43 H1 Z..

Z-.. F160

G1 X.. Y.. F200

…

Ja

P1 = 200

P2 = 160

T01 M06

G0 X.. Y..

G43 H1 Z..

Z-.. FP2

G1 X.. Y.. FP1

…

Werkzeug Options Sektion

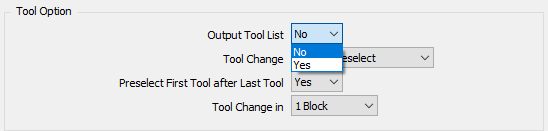

Werkzeugliste ausgeben

Option

Ergebnis

Tool option - Output tool list.png

Nein

%

O1000

…

Ja

%

O1000

;START WZ LISTE

;T01 SCHAFTFRÄSER D10

;T02 SPIRALBOHRER D08

…

;ENDE WZ LISTE

…

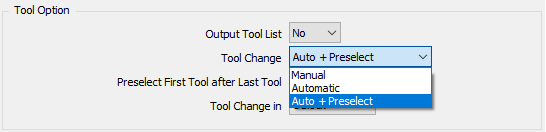

Werkzeugwechsel

Option

Ergebnis

Tool option - Tool change.png

Manuell

…

M00

…

Automatisch

…

T01 M06

…

Auto + Vorwahl

…

T01 M06

T02

…

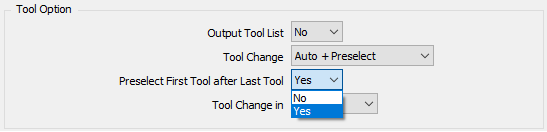

Erstes Werkzeug nach letztem Werkzeug vorwählen

Option

Ergebnis

Tool option - Preselect First Tool.png

Nein

;ERSTE OPERATION

T01 M06

T02

…

;LETZTE OPERATION

T05 M06

…

M30

Ja

;ERSTE OPERATION

T01 M06

T02

…

;LETZTE OPERATION

T05 M06

T01

…

M30

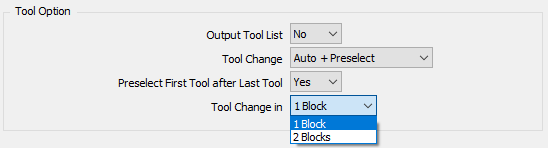

Werkzeugwechsel in

Option

Ergebnis

Tool option - Tool change in.png

1 Block

…

T01 M06

…

2 Blöcke

…

T05

M06

…

Nullpunkt Options Sektion

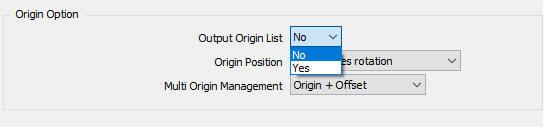

Nullpunktliste ausgeben

Option

Ergebnis

Origin option - output origin list.png

Nein

%

O1000

…

Ja

%

O1000

;START NULLPUNKT LISTE

;G54

;G55

;ENDE NULLPUNKT LISTE

…

Nullpunkt Position

Option

Ergebnis

Nach Achsenrotation

…

G49 X0. Y0. Z0. Q0 R0. S0

G54

Vor Achsenrotation

G54

…

G49 X0. Y0. Z0. Q0 R0. S0

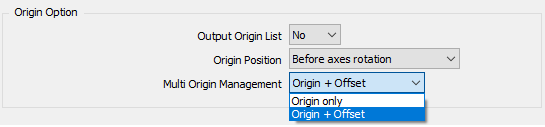

Multi-Nullpunkt-Management

Option

Ergebnis

Origin option - Multi origin Management.png

Nur Nullpunkt

%

O1000

…

G54

…

Nullpunkt + Offset

%

O1000

…

G54

G158 X10 Y20 Z10

…

Ohne MTE :

Wenn die Option „Nur Nullpunkt“ für jeden am Teil definierten Nullpunkt eingestellt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56... Das bedeutet, Sie sind durch die Anzahl der von der CNC verwalteten Nullpunkte begrenzt. Wenn Sie mehr Nullpunkte haben können, müssen Sie die zweite Option „Nullpunkt + Offset“ verwenden.

Wenn die Option „Nullpunkt + Offset“ eingestellt ist, wird nur G54 ausgegeben und mit G158 versetzt.

Die Funktion G158 ist nur für CNC Generation ab 8060 verfügbar.

Mit MTE :

Der Nullpunkt kann im Namen des Nullpunkts mit der folgenden Syntax „$G54_“ definiert werden. Das bedeutet, G54 wird im NC-Programm verwendet. Wenn kein dekodierter Name definiert ist, wird der Standard-Nullpunkt G54 ausgegeben.

Wenn Sie „Nullpunkt + Offset“ verwenden, müssen Sie nur einen Nullpunkt für alle Ihre Operationen verwenden, da alle Offsets vom Referenzebenen-Nullpunkt oder vom Einzelnullpunkt berechnet werden.

Sie können jeden Text nach dem Unterstrich hinzufügen, um Ihren Offset zu erkennen „$G54_Up“, „$G54_Right“, ...

Mit 5-Achsen-Maschine :

Der Nullpunkt-Offset wird mit der Funktion für geneigte Ebenen G49 oder #CS ausgegeben, wenn dies so eingestellt ist. Das bedeutet, dass kein G158 ausgegeben wird.

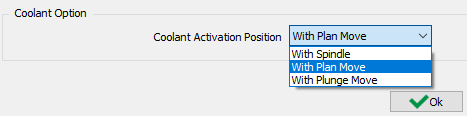

Kühlmittel Options Sektion

Kühlmittel Aktivierungsposition

Option

Ergebnis

Coolant Option.png

Mit Spindel

…

T01 M06

S8000 M03 M08

G00 X.. Y..

G43 H1 Z…

…

Mit Ebenenbewegung

…

T01 M06

S8000 M03

G00 X.. Y.. M08

G43 H1 Z..

…

Mit Eintauchbewegung

…

T01 M06

S8000 M03

G00 X.. Y..

G43 H1 Z.. M08

…

Milling 5X Seite

Milling 5X Parameter

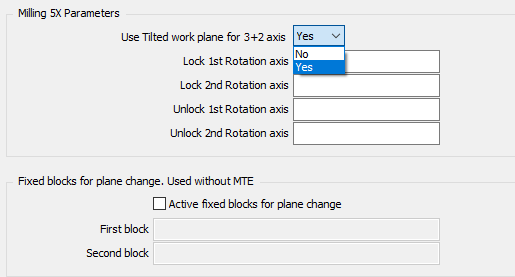

Verwenden Sie geneigte Werkstückebene für 3+2 Achsen

Die geneigte Werkstückebene wird standardmäßig mit Euler-Winkeln ausgegeben. Für Fagor CNC sind die Euler-Winkel für die Rotation um Z, dann Y, dann Z.

Option

Ergebnis Bis 8055

Ergebnis Nach 8055

5X milling - Use tiltes work plane.png

Nein

…

T01 M06

C180

A-90

…

Ja

…

T01 M06

G49 X.. Y.. Z.. Q-90 R180 S0

…

…

T01 M06

#CS NEW[1][MODE 2,-90,180,0]

#TOOL ORI

…

Rotationsachse

5X milling - Rotation Axis.png

Option

Ergebnis

Option

Ergebnis

Sperre 1 1. Rotationsachse

Sperre 2 2. Rotationsachse

leer

…

C180

…

leer

…

B-90

…

„M10“

…

C180

M10

…

„M12“

…

B-90

M12

…

Entsperre 1 1. Rotationsachse

Entsperre 2 2. Rotationsachse

leer

…

C180

…

leer

…

B-90

…

„M11“

…

M11

C180

…

„M13“

…

M13

B-90

…

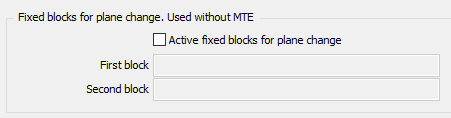

Feste Blöcke für Ebenenwechsel (Verwendung ohne MTE)

Fixed block for plane change.PNG

Aktive feste Blöcke für Ebenenwechsel

Diese Option wird nur verwendet, wenn in der Maschinenkonfiguration keine Kinematik definiert ist.

Option

Ergebnis

aktivieren

Die definierten festen Blöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet.

deaktivieren

Es wird kein Block ausgegeben, wenn ein Ebenenwechsel stattfindet.

Erster und zweiter Block

Option

Ergebnis

Leer

…

…

„G0 Z100“

…

G00 Z100

…

Launch Seite

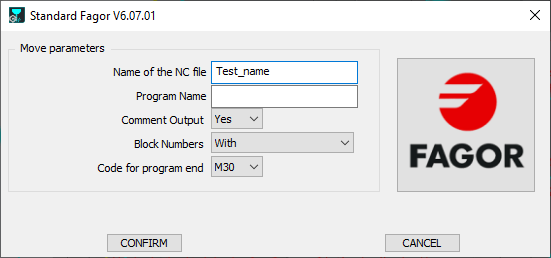

Mit definierter Maschinenkinematik

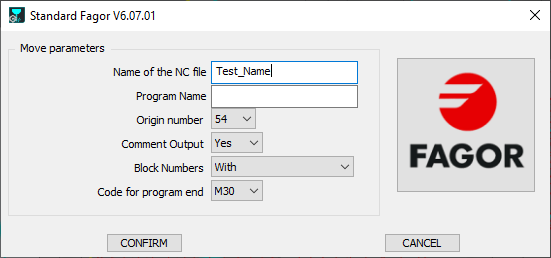

Ohne definierte Maschinenkinematik

Launch with kinemac defined.png Launch without kinemac defined.png

Name der NC-Datei

Definieren Sie hier den Namen der generierten NC-Datei. Die Erweiterung muss in der MCF-Konfiguration definiert sein.

Programm-Nummer

Wenn kein Text definiert ist, wird der Programmname auf 1 gesetzt.

Option

Ergebnis Bis 8055

Ergebnis Nach 8055

leer

% 1 , MX,

…

% 1

…

„PROG1“

% PROG1 , MX,

…

% PROG1

…

Nullpunkt-Nummer

Dieser Parameter wird nur verwendet, wenn die Kinematik nicht in der Maschinendatei definiert ist. Der Parameter definiert den ersten Nullpunkt, der im NC-Programm verwendet wird.

Wenn der Parameter zur Behandlung von mehreren Nullpunkten auf „Nur Nullpunkt“ gesetzt ist, wird die Nullpunktnummer bei jedem Ebenenwechsel inkrementiert.

Option

Ergebnis Bis 8055

54

%1, MX,

T01 M06

G54

…

55

%1, MX,

T01 M06

G55

…

Kommentarausgabe

Option

Ergebnis

Nein

…

T01 M06

…

Ja

…

;PLANFRÄSEN

;SCHAFTFRÄSER D12

T01 M06

…

Block-Nummern

Option

Ergebnis

Mit

O1000

N5 T01 M06

N10 G00 X.. Y..

N15 G43 Z.. H1

…

N50 T02 M6

N55 G00 X.. Y..

N60 G43 Z.. H2

…

Ohne

O1000

T01 M06

G00 X.. Y..

G43 Z.. H1

…

T02 M06

G00 X.. Y..

G43 Z.. H2

…

Nur Werkzeugwechsel

O1000

N5 T01 M06

G00 X.. Y..

G43 Z.. H1

…

N10 T02 M06

G00 X.. Y..

G43 Z.. H2

…

Code für Programmende

Option

Ergebnis

M30

…

M30

%

M02

…

M02

%
