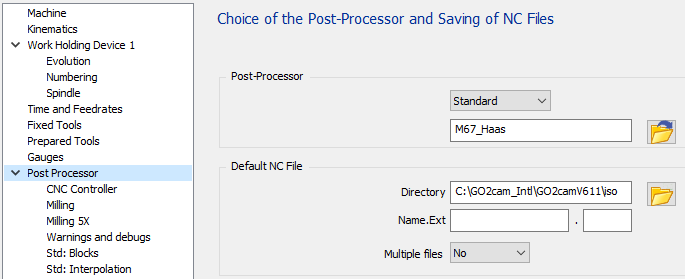

Der Standard hat drei Konfigurationsseiten zur Verwaltung aller verfügbaren Optionen:

Die erste Seite „CNC Controller“ befasst sich mit den CNC-Optionen.

Die zweite Seite „Milling“ ermöglicht die Anpassung der Ausgabe für Fräsen, Werkzeuge, Kühlmittel und Nullpunkte.

Die dritte Seite „Milling“ befasst sich mit 5-Achsen-Parametern.


CNC Controller Seite

CNC Controller Bereich

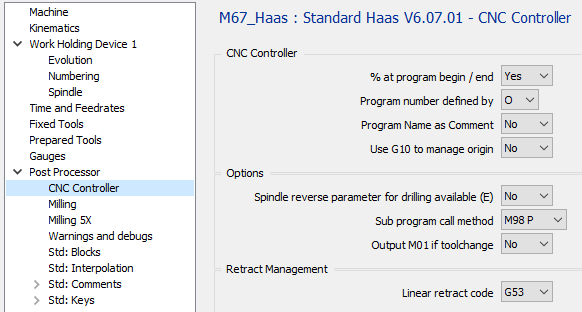

02- CNC Controller.PNG

% am Programm Anfang/Ende

Option

Ergebnis

Nein

O1000

M30

Ja

%

O1000

M30

%

Programm-Nummer definiert durch

Option

Ergebnis

O

%

O 1000

M30

%

:

%

: 1000

M30

%

Programmname als Kommentar

Option

Ergebnis

Nein

%

O1000

M30

%

Ja

%

O1000 (PART NAME)

M30

%

G10 zur Verwaltung von Nullpunkten verwenden

Option

Ergebnis

Nein

%

O1000

M30

%

Ja

%

O1000

G10 L2 P1 X.. Y.. Z.. (G54)

G10 L2 P2 X.. Y.. Z.. (G55)

G10 L20 P1 X.. Y.. Z.. (G54.1)

M30

%

Optionen Bereich

Spindel-Umkehr-Parameter für Bohrungen verfügbar (E)

Hinzugefügt ab V6.08.

Definiert, ob die Maschine den E-Parameter für den Bohrzyklus verwenden kann. Dieser Parameter kehrt die Spindelrichtung um, um sich vom Boden des Lochs zurückzuziehen. Der Wert ist die Spindeldrehzahl. Der Postprozessor verwendet die gleiche Geschwindigkeit zum Bohren.

Dieser Parameter kann nur für G81, G82 und G83 verwendet werden.

Wenn der E-Parameter nicht verwendet werden kann, wird die Ausgabe zerlegt.

Option

Ergebnis

Nein

S1000 M03

G0 X10 Y10

G0 Z2

G1 Z-10 F500

M04

Z2

Ja

S1000 M03

G00 X10 Y10

G00 Z2

G81 X10 Y10 Z-10 E1000 F500

G80

Fräsen Seite

Fräsen Bereich

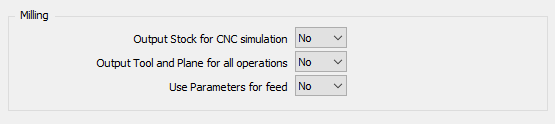

03 - Milling Section.PNG

Ausgabe Rohteil für CNC-Simulation

Für Haas-Maschinen gibt es keine Ausgabe.

Option

Ergebnis

Nein

%

O1000

Ja

%

O1000

Werkzeug und Ebene für alle Operationen ausgeben

Option

Ergebnis

Nein

(OP 1 MIT WERKZEUG 1 UND EBENE 1)

T1 M6

G52 X0 Y0 Z0

B90 C0

G254

(OP 2 MIT WERKZEUG 1 UND EBENE 1)

Ja

(OP 1 MIT WERKZEUG 1 UND EBENE 1)

T01 M06

G52 X0 Y0 Z0

B90 C0

G254

(OP 2 MIT WERKZEUG 1 UND EBENE 1)

T01 M06

G52 X0 Y0 Z0

B90 C0

G254

Parameter für Vorschub verwenden

Option

Ergebnis

Nein

T01 M06

G00 X.. Y..

G43 H1 Z..

Z-.. F160

G01 X.. Y.. F200

Ja

#1 = 200

#2 = 160

T01 M06

G00 X.. Y..

G43 H1 Z..

Z-.. F#2

G01 X.. Y.. F#1

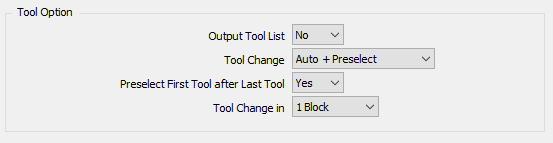

Werkzeug Option Bereich

04 - Tool Option Section.PNG

Werkzeugliste ausgeben

Option

Ergebnis

Nein

%

O1000

Ja

%

O1000

(START WERKZEUGLISTE)

(T01 SCHAFTFRÄSER D10)

(T02 SPIRALBOHRER D08)

(ENDE WERKZEUGLISTE)

Werkzeugwechsel

Option

Ergebnis

Manuell

M00

Automatisch

T01 M06

Auto + Vorwahl

T01 M06

T02

Erstes Werkzeug nach letztem Werkzeug vorwählen

Option

Ergebnis

Nein

(ERSTE OPERATION)

T01 M06

T02

(LETZTE OPERATION)

T05 M06

M30

Ja

(ERSTE OPERATION)

T01 M06

T02

(LETZTE OPERATION)

T05 M06

T01

M30

Werkzeugwechsel in

Option

Ergebnis

1 Block

T01 M06

2 Blöcke

T05

M06

Nullpunkt Option Bereich

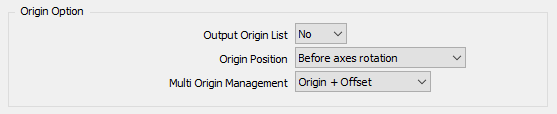

05 - Origin Option Section.PNG

Nullpunktliste ausgeben

Option

Ergebnis

Nein

%

O1000

Ja

%

O1000

(START NULLPUNKT LISTE)

(G54)

(G55)

(ENDE NULLPUNKT LISTE)

Nullpunkt Position

Option

Ergebnis

Nach Achsenrotation

B0.C0.

G54

G52 X0 Y0 Z0

Vor Achsenrotation

G54

G52 X0.Y0.Z0

….

B0.C0.E

Multi-Nullpunkt-Verwaltung

Option

Ergebnis

Nur Nullpunkt

%

O1000

G54

Nullpunkt + Offset

%

O1000

G54

G52 X10 Y20 Z10

Ohne MTE:

Wenn die Option für jeden am Teil definierten Nullpunkt auf „Nur Nullpunkt“ gesetzt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56 … Das bedeutet, Sie sind durch die Anzahl der von der CNC verwalteten Nullpunkte begrenzt. Wenn Sie mehr Nullpunkte haben können, müssen Sie die zweite Option „Nullpunkt + Offset“ verwenden.

Wenn die Option auf „Nullpunkt + Offset“ gesetzt ist, wird nur G54 ausgegeben und mit G52 versetzt.

Mit MTE:

Der Nullpunkt kann im Namen des Nullpunkts mit der folgenden Syntax „$G54_“ definiert werden. Das bedeutet, G54 wird im NC-Programm verwendet. Wenn kein dekodierter Name definiert ist, wird der Standard-Nullpunkt G54 ausgegeben.

Wenn Sie „Nullpunkt + Offset“ verwenden, müssen Sie nur einen Nullpunkt für alle Ihre Operationen verwenden, da alle Offsets von der Referenzebene oder dem einzelnen Nullpunkt berechnet werden.

Sie können nach dem Unterstrich beliebigen Text hinzufügen, um Ihren Offset zu erkennen „$G54_Up“, „$G54_Right“, …

Kühlmittel Option Bereich

06 - Coolant Option Section.PNG

Kühlmittel Aktivierungsposition

Option

Ergebnis

Mit Spindel

T01 M06

S8000 M03 M08

G00 X.. Y..

G43 H1 Z…

Mit Ebenenbewegung

T01 M06

S8000 M3

G00 X.. Y.. M08

G43 H1 Z..

Mit Eintauchbewegung

T01 M06

S8000 M03

G00 X.. Y..

G43 H1 Z.. M08

Fräsen 5X Seite

Fräsen 5X Parameter

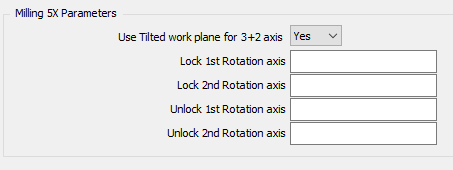

07 - Milling 5X parameters Section.PNG

Gekippte Arbeitsebene für 3+2 Achsen verwenden

Option

Ergebnis

Nein

T01 M06

C180

B-90

Ja

T01 M06

C180 B-90

G254

Rotationsachse

Option

Ergebnis

Option

Ergebnis

Sperre 1 1. Rotationsachse

Sperre 2 2. Rotationsachse

leer

C180

leer

B-90

„M10“

C180

M10

„M12“

B-90

M12

Entsperre 1 1. Rotationsachse

Entsperre 2 2. Rotationsachse

leer

C180

leer

B-90

„M11“

M11

C180

„M13“

M13

B-90

Feste Blöcke für Ebenenwechsel (Verwendet ohne MTE)

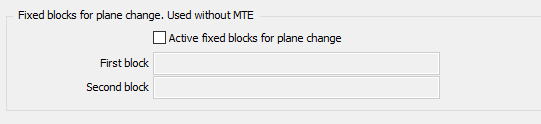

08 - Fixed Block for plane change Section.PNG

Aktive feste Blöcke für Ebenenwechsel

Diese Option wird nur verwendet, wenn in der Maschinenkonfiguration keine Kinematik definiert ist.

Option

Ergebnis

aktivieren

Die definierten festen Blöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet

deaktivieren

Die Standardblöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet.

G0 G91 G28 Z0

Erster und Zweiter Block

Um die Standardausgabe zu vermeiden, aktivieren Sie die Option, um die festen Blöcke zu aktivieren und die Felder für den ersten und zweiten Block leer zu lassen.

Option

Ergebnis

Leer

„G00 Z100“

G00 Z100

Startseite

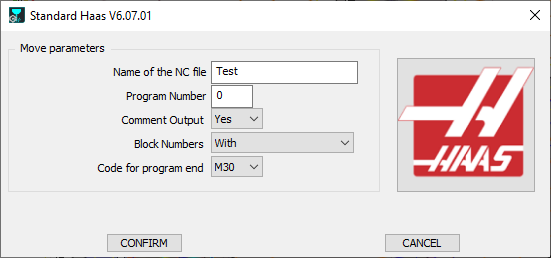

Mit definierter Maschinenkinematik

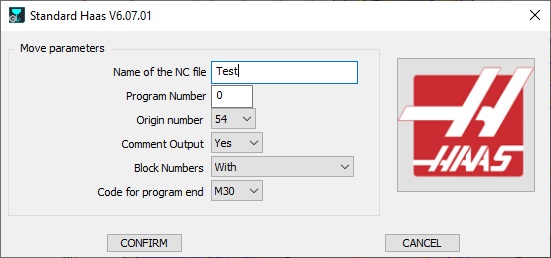

Ohne definierte Maschinenkinematik

03 - Haas With Kinematics.png 04 - Haas Without Kinematics.png

Name der NC-Datei

Definieren Sie hier den Namen der generierten NC-Datei. Die Erweiterung muss in der MCF-Konfiguration definiert werden.

Programm-Nummer

Wenn 0 definiert ist, wird der Programmname auf 1 gesetzt.

Option

Ergebnis

0

%

O1

“10”

%

O10

“1234”

%

O1234

Kommentarausgabe

Option

Ergebnis

Nein

T01 M06

Ja

(FLÄCHENFRÄSEN)

(SCHAFTFRÄSER D12)

T01 M06

Nullpunkt-Nummer

Dieser Parameter wird nur verwendet, wenn die Kinematik nicht in der Maschinendatei definiert ist. Der Parameter definiert den ersten Nullpunkt, der im NC-Programm verwendet wird.

Wenn der Parameter zur Behandlung von Multi-Nullpunkten auf „Nur Nullpunkt“ gesetzt ist, wird die Nullpunktnummer bei jeder Ebenenänderung inkrementiert.

Option

Ergebnis bis 8055

54

%

O10

T01 M06

G54

55

%

O10

T01 M06

G55

Kommentarausgabe

Option

Ergebnis

Nein

T01 M06

Ja

(FLÄCHENFRÄSEN)

(SCHAFTFRÄSER D12)

T01 M06

Block-Nummern

Option

Ergebnis

Mit

O1000

N5 T01 M06

N10 G00 X.. Y..

N15 G43 Z.. H1

N50 T02 M06

N55 G00 X.. Y..

N60 G43 Z.. H2

Ohne

O1000

T01 M06

G00 X.. Y..

G43 Z.. H1

T02 M06

G00 X.. Y..

G43 Z.. H2

Nur Werkzeugwechsel

O1000

N5 T01 M06

G00 X.. Y..

G43 Z.. H1

N10 T02 M06

G00 X.. Y..

G43 Z.. H2

Code für Programmende

Option

Ergebnis

M30

M30

%

M02

M02

%

M99

M99

%
