Bearbeitung von Bohrungen durch Interpolation (Stirnseite, Rückseite, Einsenken).

• Der Interpolationszyklus ist sehr leistungsfähig und ermöglicht viele Arten von Werkzeugwegen:

• Obere und hintere Bearbeitung, Einsenken, Konturfräsen oder Taschenfräsen

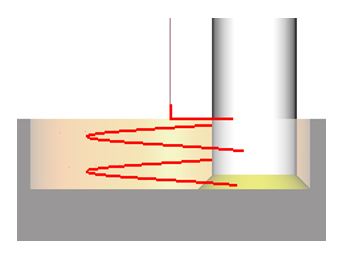

• Die Anfahrspirale beginnt nun höher bei einem Viertel der Spirale, sodass das Werkzeug mit einer Spiralbewegung in das Material eintritt (verfügbar, wenn kein Vorbohren + kontinuierlicher Werkzeugweg).

Ein neuer Werkzeugtyp ist aus der Werkzeugauswahlliste verfügbar: 1/4 Kreis Fräser.

Sehen Sie sich ein Video an, wie der Interpolationszyklus funktioniert:

Dialogbereich

Parameter

Höhen und Tiefen

Höhe/Referenz

Tiefe/Referenz

Hintere Starthöhe/Ref

Hintere Tiefe/Ref

Rückzug

Z-Versatz

Werkzeugweg und Korrektur

Bearbeitungsrichtung

Werkzeugweg

Pilotpunkt

Bearbeitungsbereich

Bearbeitungsbereich

Bearbeitungshöhe

Vorgebohrter Durchmesser

Delta Durchmesser / Element

Werkzeugwegstrategie

Werkzeugweg

XY Zustellung (Ae)

Startwinkel

Winkelinkrement

Z Zustellung (Ap)

Konikwinkel

Kontinuierlicher Werkzeugweg

Entgratungstiefe

Boden nachbearbeiten

Rückwärts Werkzeugweg umdrehen

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

Anfahren und Rückzug in Z

Anfahrhöhe

Rückzugshöhe

Rückzugshöhe am Ende

Vorschub und Eintauchen

Außermittig eintauchen

Bewegungen im Referenzdurchmesser

Anfahren und Abfahren in XY

Radien

Anfahrradius

Ausfahrradius

Anfahrradius Winkel

Ausfahrradius Winkel

Verlängerung am Ende

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgeschwindigkeit

Vorschub pro Zahn

Spindeldrehrichtung

Ebene

Spindeldrehzahl n

Vorschub

Eintauchvorschub

Getriebestufe

Spezifische Kühlung

Kühlungsnummer

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturregister Länge

2. Länge komp. Nummer

Korrekturregister Durchmesser

Benutzerfelder

Kommentar

Überwachung

Fräseinstellungen

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Konizitätszerlegung

Toleranz der Segmentierung

Rauheit / Stufenhöhe
