Zyklus : Nutfräsen, Fasenfräsen, Interpolation, Taschen Tauchbearbeitung, Kontur Tauchbearbeitung
Definition
Dieser Parameter definiert den inkrementellen Abstand zwischen aufeinanderfolgenden Werkzeugbahnen in der XY-Ebene. Er bestimmt den seitlichen Abstand der Bearbeitungswege oder Tauchpunkte gemäß der programmierten Strategie.
Ein kleinerer Wert erzeugt dichtere Werkzeugwege für eine feinere Oberflächenqualität, während ein größerer Wert den Abstand für eine schnellere Materialabfuhr erhöht.
GO2cam passt den letzten Durchgang automatisch an, um die vollständige Abdeckung der definierten Bearbeitungsbreite zu gewährleisten.
|
Geben Sie einen XY Zustellung (Ae) Wert im Fasenfräsen Zyklus ein. Die Anzahl der Durchgänge hängt von der definierten Breite ab. Die ersten Durchgänge respektieren die Schrittweite, der letzte Durchgang wird von GO2cam berechnet. |
|
Geben Sie XY Zustellung (Ae) in Taschen Tauchbearbeitung und Kontur Tauchbearbeitung ein. Sie definiert den horizontalen Abstand zwischen aufeinanderfolgenden Tauchvorgängen und bestimmt die Dichte der Tauchpunkte innerhalb des Taschenbereichs. |
|
Beim Nutfräsen wählt der Benutzer das entsprechende Werkzeug aus, definiert die XY Dicke, um das Restmaterial anzugeben, und setzt den Wert für XY Zustellung (Ae), um den seitlichen Abstand der Werkzeugbahnen entlang der Nut zu steuern.
XY Dicke
: Definiert die Dicke des Materials, das während der Bearbeitung seitlich abgetragen werden soll.
|
Beispiel:
|
Breite = 10 mm

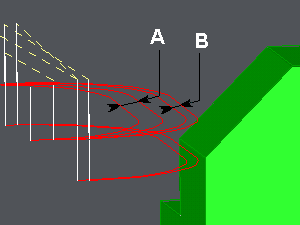

Es gibt drei Durchgänge, zwei Durchgänge mit einer Schrittweite von 4 mm ( A ), der letzte mit einer Schrittweite von 2 mm ( B ) berechnet von GO2cam. |
|
