Zyklus : Fasen

Definition

Das Fasen kann unabhängig von der Geometrie des Teils programmiert werden. Es ist möglich, die Kanten oder Profile der Fase auszuwählen oder eine Fase an einem scharfen Winkel .

Profil / Fase ist die Auswahl des richtigen Profils.
Breite definiert das zu bearbeitende Material entsprechend dem definierten Profil.

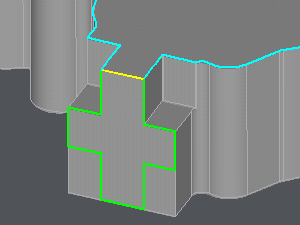

In allen folgenden Beispielen ist das auszuwählende Profil das gelbe Segment.

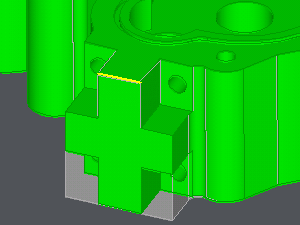

Wenn die Fase nicht konstruiert ist

Set Profil / Fase zu Ohne Auswahl.
Breite entspricht der tatsächlichen Fasenbreite. Dieser Wert ist für GO2cam notwendig, um eine korrekte Berechnung des Werkzeugwegs zu gewährleisten.

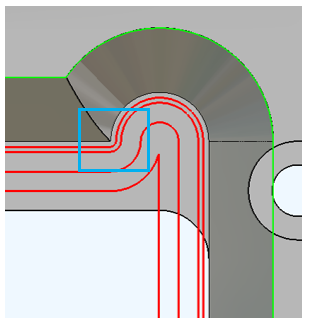

Auch in diesem Modus gibt es eine direkte Berechnung basierend auf dem unteren Profil, was bessere Werkzeugwege in Ecken , mit geringeren Kollisionsrisiken, erzeugt.

Wenn die Fase konstruiert ist

Set Profil / Fase zu Mit Auswahl.
Breite bestimmt das zu bearbeitende Material und die Anzahl der Durchgänge in der XY-Ebene mit der XY-Schrittweite. Wenn Breite=0, gibt es nur einen Durchgang in XY.

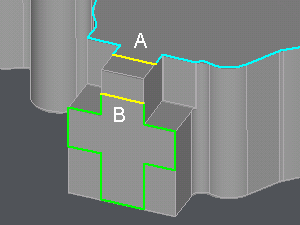

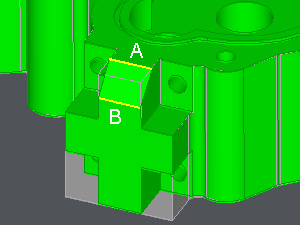

Wählen A als auszuwählendes Profil, entspricht dies der Fasenkonstruktion.
B entspricht dem vorherigen Fall.
