Die Auswahl der Geometrie zur Programmierung von Operationen ist ein komplexes Thema.

Fast jedes Bearbeitungsmenü hat seine eigene Methode und Eigenschaften. Dies hängt auch von der Art der Geometrie ab, Drahtmodell oder Volumen.

Viele Informationen finden Sie hier:

• Geometrieauswahl beim Fräsen

• Auswahl für 5-Achsen Experte

• Geometrieauswahl beim Drehen

• Geometrieauswahl beim Drahterodieren

Richtung von Profilen und Werkzeugwegen

Im Allgemeinen:

• For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).

• Beim Drehen ist die G18 (Y+ Ebene) die Standardeinstellung. Hier wird der Werkzeugweg durch die X- und Z-Achsen definiert. Einfacher ausgedrückt, das Werkzeug bewegt sich entlang der Länge (X) und Tiefe (Z) des Materials.

Die Richtung des ausgewählten Profils bestimmt die Position des Werkzeugwegs (Rechts/Links). Siehe Beispiel an einem Frästeil unten:

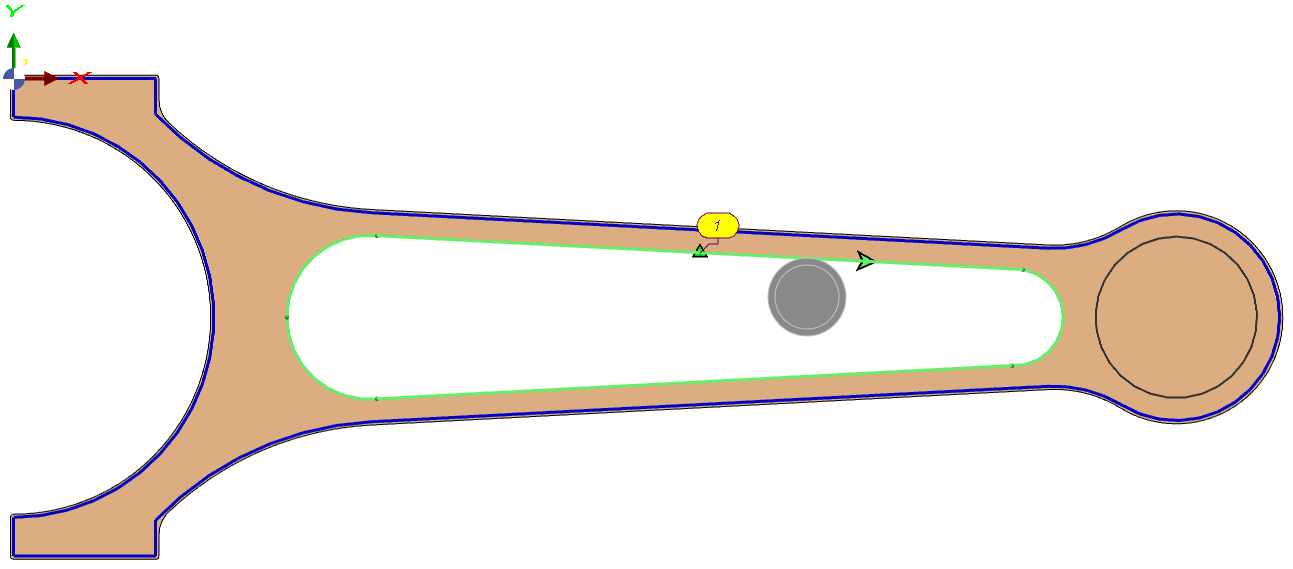

Das Werkzeug befindet sich links vom Profil (im Uhrzeigersinn) für eine offene Tasche

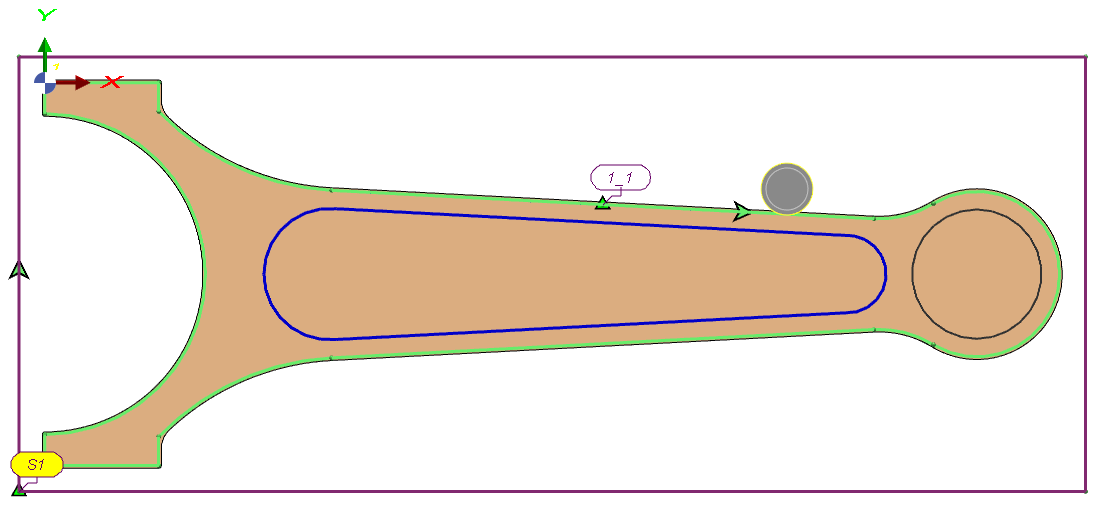

Das Werkzeug befindet sich rechts vom Profil (im Uhrzeigersinn) für eine innere Tasche

Auswahl von verdeckten Flächen

Verwenden Sie die Auswahl verdeckter Flächen, um Geometrie auszuwählen, die in der aktuellen Ansicht nicht direkt sichtbar ist. Dies gilt für alle verdeckten Flächen (z. B. gespiegelte, verdeckte oder nach hinten gerichtete Flächen). Workflow: Halten Sie die Umschalttaste gedrückt und klicken Sie auf die gewünschte Fläche. Eine Kontextliste zeigt Flächen unter dem Cursor nach Priorität an; fahren Sie mit der Maus darüber, um Umrisse vorab anzuzeigen. Wählen Sie die richtige Fläche aus, um sie in die Bearbeitungsauswahl aufzunehmen – keine Ansichtsrotation erforderlich. Dieser Auswahl-Workflow ist auch in der Konstruktionsumgebung anwendbar.
