Problem

GO2cam ist langsamer als früher. Was kann ich tun?

Lösung

Ein Grund kann ein Problem im Benutzerverzeichnis sein; um es zu beheben, führen Sie das Dienstprogramm DelUserConfig.exe aus, das Sie finden:

• Direkt im GO2cam.exe-Verzeichnis.

• Über Windows: Startmenü → Alle Apps → GO2camV612 → DelUserConfig oder durch einfache Eingabe im Suchfeld des Startmenüs.

Wenn diese Aktion das Problem der Langsamkeit nicht behebt, wenden Sie sich bitte an Ihren Händler.

Problem

Ich habe einen Absturz während der Simulation! Wie kann ich das beheben?

Lösung

Dieser Absturz ist sehr selten; er tritt nur bei Benutzern mit Grafikkarte NVIDIA RTX A2000 .

Dieser Fehler tritt bei einem Update des Grafikkartentreibers vom März oder April 2025 auf. Um ihn zu beheben, sollten Sie eine frühere Treiberversion herunterladen, z. B. vom Januar oder Februar 2025: Gehen Sie auf die NVIDIA-Website.

Frage

Kann ich in demselben Projekt mit mehrere verschiedene Einheiten in GO2cam arbeiten?

Lösung

Ja, das ist möglich. Wir können verschiedene Situationen auflisten, in denen der Benutzer mit mehreren Einheiten arbeiten muss:

• Arbeiten in Zoll für die Konstruktion des Werkstücks und Programmierung des Werkzeugwegs, aber Verwendung von Werkzeugbibliotheken, die in mm sind. Dies ist sehr einfach zu bewerkstelligen, indem Sie einfach die Einheiten im Dialogfeld Werkzeugauswahl umschalten.

• Arbeiten in einer Einheit, aber Importieren von CAD-Dateien, die in einer anderen Einheit definiert sind.

• Zeichnen in einer Einheit, aber die Skizze ist in einer anderen Einheit definiert!

• …

Deshalb ist es so wichtig, die Einheit, die in den Feldern angezeigt wird der geometrischen, aber auch der Bearbeitungszyklen-Dialoge zu haben. Dies ist nicht nur informativ, Sie können die Einheit in die Felder eingeben, um eine Umrechnung durchzuführen!

Zum Beispiel erstellen wir hier eine Linie, indem wir 3,5 Zoll eingeben, was automatisch umgerechnet wird in 88,90 mm .

Problem

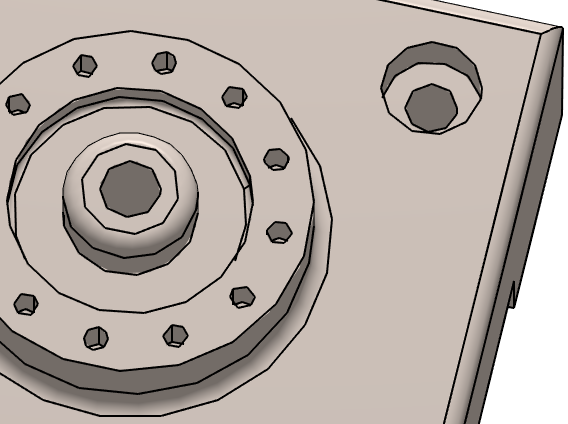

Die Kreise und Zylinder sind facettenförmig !

Lösung

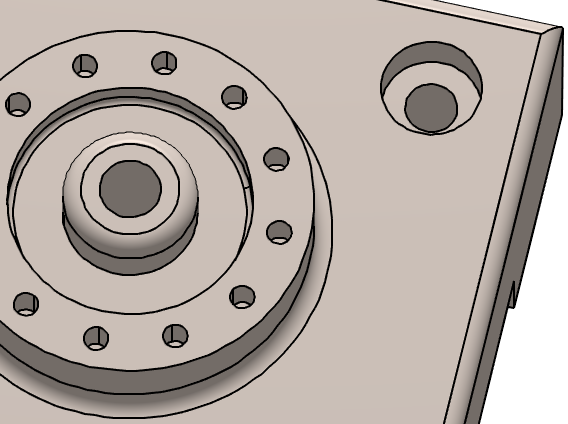

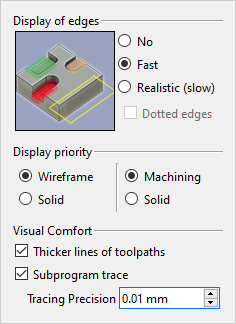

Sie sollten die Präzision der Verfolgung.

Sie finden sie in der unteren rechten Ecke und auch unter Werkzeuge > Optionen > Elemente

Problem

Manchmal sind die 'Texte' in den Bearbeitungsdialogen teilweise verdeckt !

Lösung

Dies kann passieren, wenn die Grafikkarte zuständige Integrierte Grafik!

Wir empfehlen Ihnen, auf Ihre Hochleistungs-Grafikkarte, Nvidia oder andere, umzuschalten.

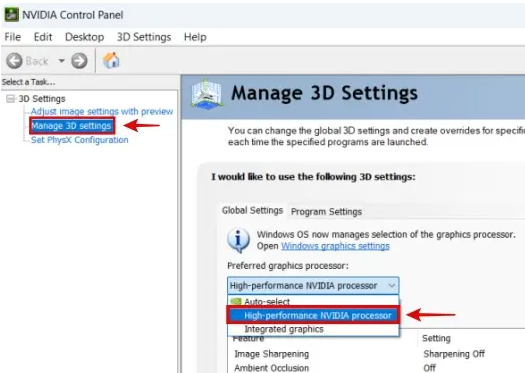

Methode 1: Sie können die Standardgrafik für alle Anwendungen auf einmal auswählen,

• Rechtsklick auf den Desktop

• Grafikkonfiguration auswählen

• die Seite „3D-Einstellungen verwalten“ öffnen

• Bevorzugter Grafikprozessor: „Hochleistungs-NVIDIA-Prozessor“ auswählen

• auf ANWENDEN klicken

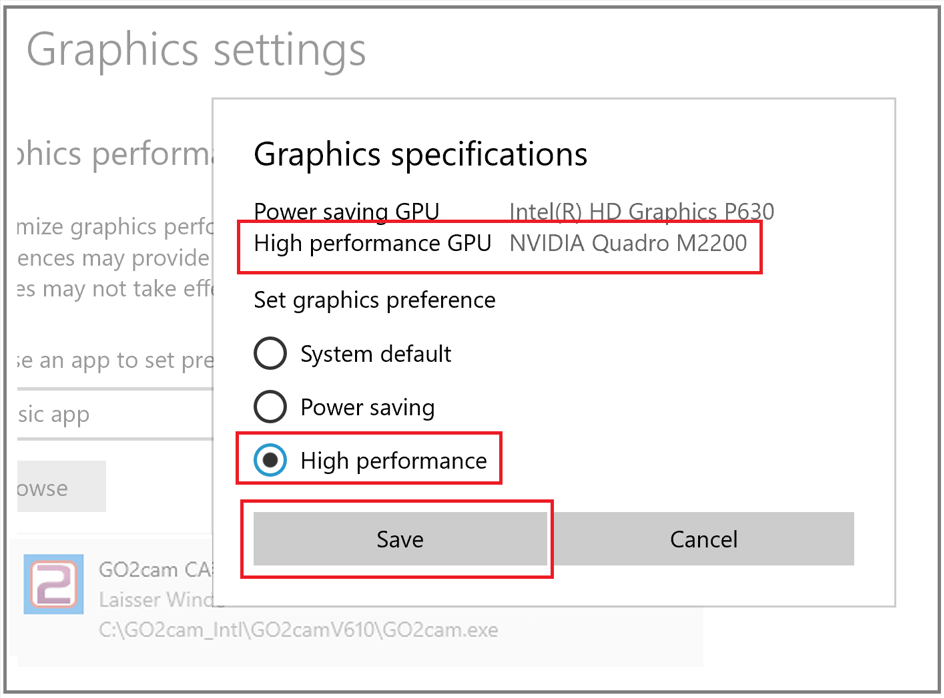

Methode 2: Sie können die Grafik für jede Anwendung einzeln auswählen.

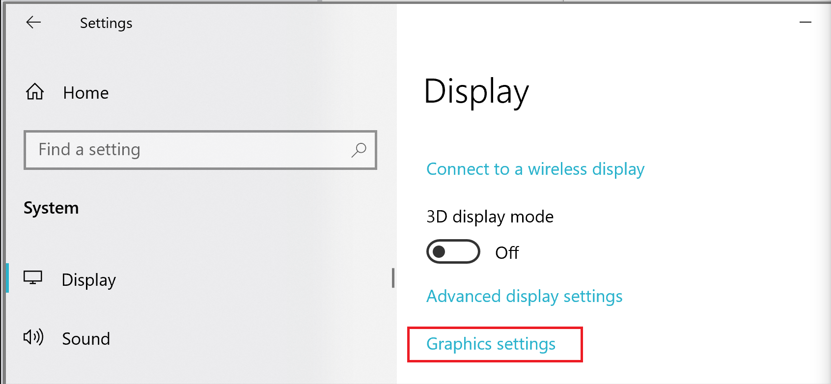

• Das Dialogfeld Windows-Einstellungen öffnen,

• System und dann Anzeige auswählen

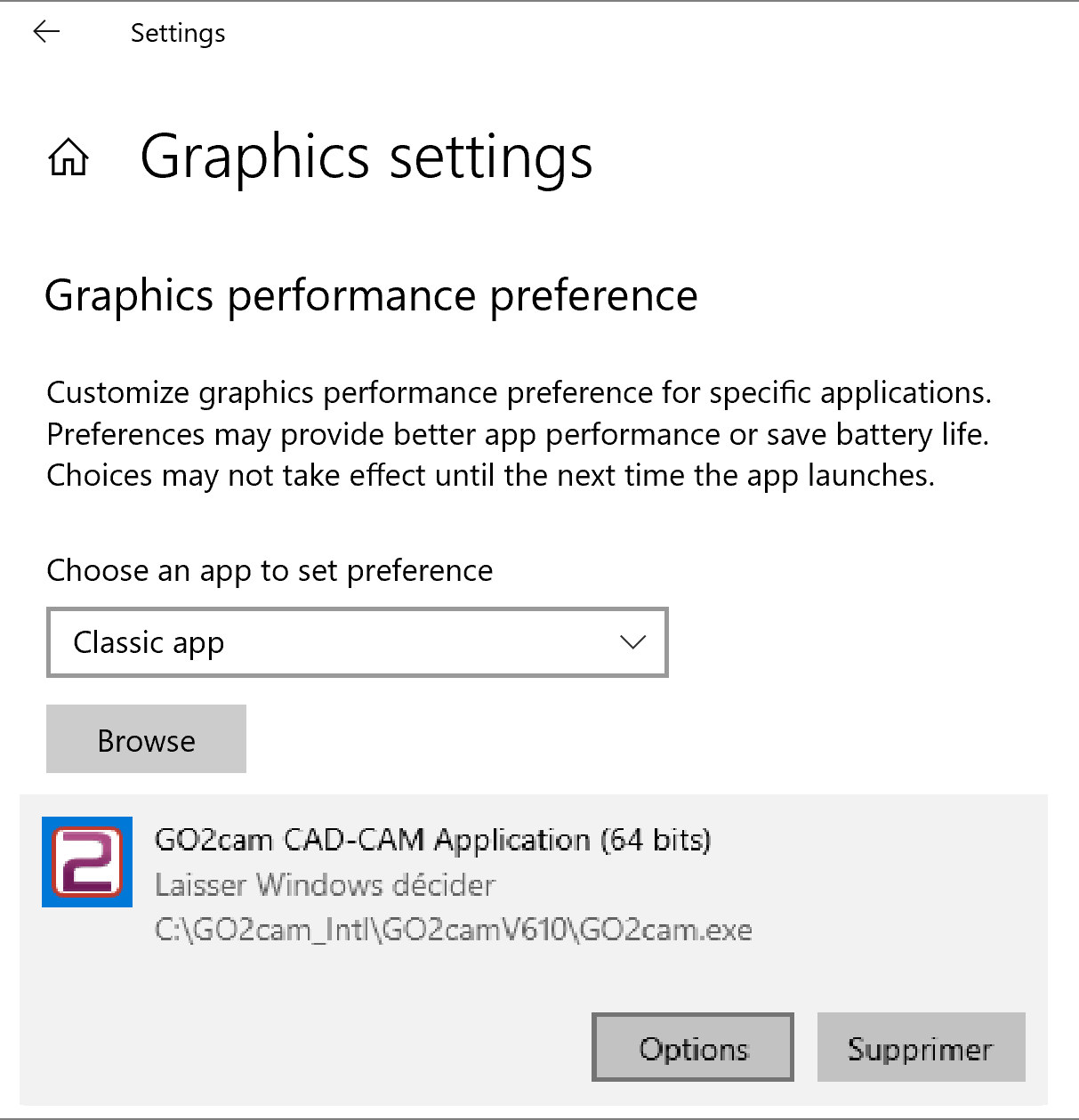

• unten auf der Seite Grafik-Einstellungen auswählen

• auf Durchsuchen klicken und die GO2cam-Exe-Datei auswählen

• „Hochleistung“ auswählen und dann Speichern.

Problem

Während der Simulation sind die Bohrungen nicht präzise und zeigen stattdessen einen Sechseck statt eines Kreises.

Lösung

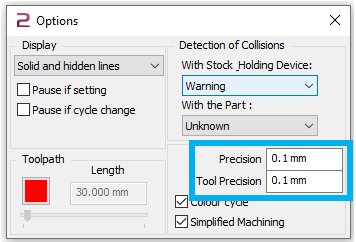

Wir haben zwei Möglichkeiten, die Präzision während der Simulation zu steuern:

• Präzision: Für eine solide Darstellung

• Werkzeugpräzision: Präzision des Werkzeugs, die die Präzision des Materialabtrags beeinflusst.

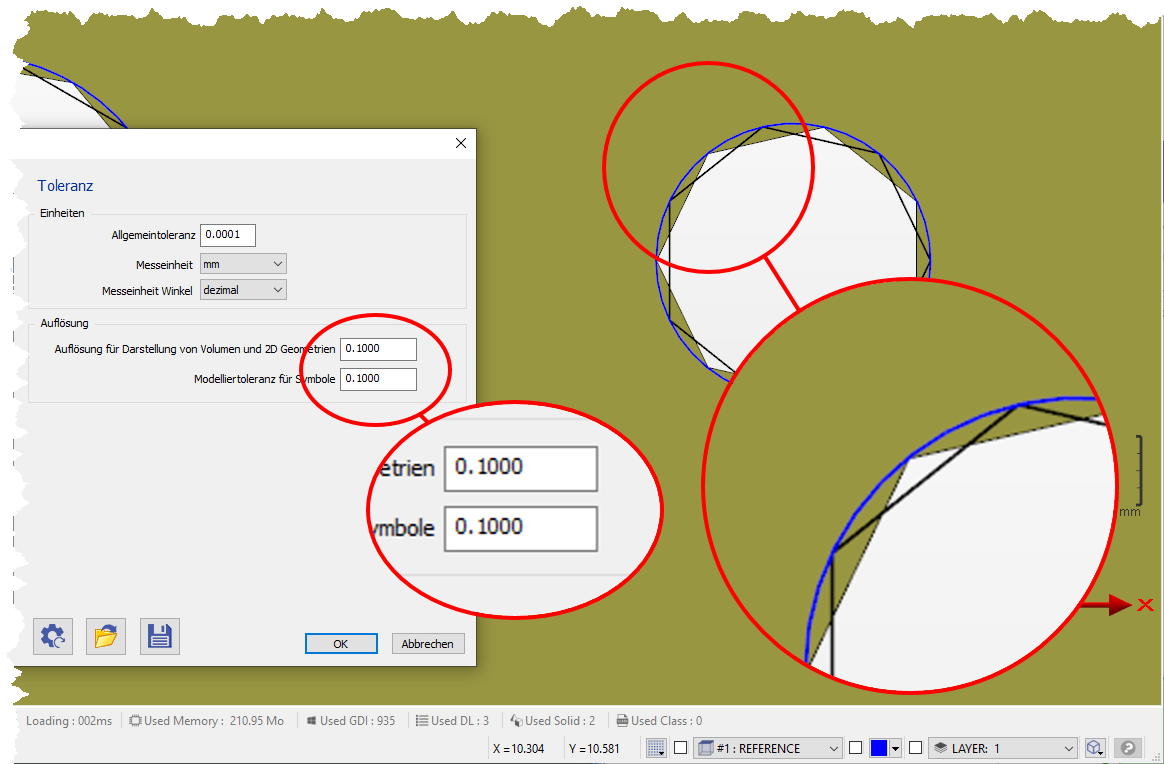

Hier haben wir eine Komponente mit einer Toleranz von 0,1 mm wird basierend auf der Anzeigetoleranz angezeigt.

Der blaue 2D-Kreis ist zum Vergleich enthalten, so dass die Berechnung der Solid-Modellanzeige in Form der Kreisapproximation durch Liniensegmente sehr gut erkennbar ist.

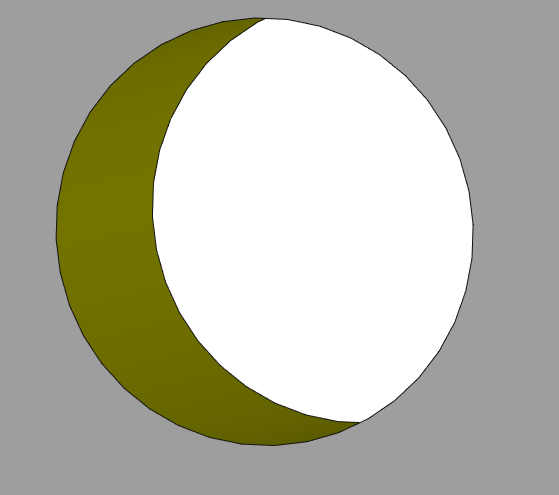

Durch Änderung der Präzision auf 0,01 mm sowohl für die Präzision als auch für die Werkzeugpräzision erreichen Sie eine glattere Kreisdarstellung.

Ob Sie eine grobe Toleranz von 0,1 oder eine feinere von 0,01 wählen, müssen Sie selbst im Kontext der aktuellen Komponentengröße entscheiden.

Je feiner die Toleranz, desto länger die Simulationszeiten.

Problem

Wenn ich auf GO2cam V6.10 aktualisiere, kann ich weder die Menüs noch die Werkzeugleiste verwenden, die ich in meiner vorherigen Version angepasst habe!

Lösung

• Je Position der durch den Befehl erstellten Dateien Menüs anpassen noch die Werkzeugleiste anpassen hat sich ab GO2cam V6.10 geändert. Die Dateien werden jetzt im Verzeichnis „ ini “ gespeichert, wie alle anderen Benutzerdateien, die in der Software definiert sind.

• Für Menüs anpassen :

  • Kopieren Sie Ihre Dateien aus dem Verzeichnis „ Daten “ von GO2cam V6.09 und älteren Versionen,

  • Fügen Sie die Dateien in das Verzeichnis „ ini “ von GO2cam V6.10 ein.

• Für Werkzeugleiste anpassen (die Dateinamen haben sich ab V6.10 geändert):

  • Sie können Ihre Dateien aus dem Verzeichnis „ Daten “ von GO2cam V6.09 und älteren Versionen,

  • Fügen Sie die Dateien in das Verzeichnis „ ini “ von GO2cam V6.10 ein,

  • benennen Sie die Dateien um, indem Sie die Entsprechung der Namen aus der folgenden Tabelle anwenden:

Name in V6.09

Name in V6.10

Entspricht…

TBR_SPD0.USR

tbr_product_mill_classic.usr

Mill Classic

TBR_SPD2.USR

tbr_product_edm_classic.usr

Wire EDM Classic

TBR_SPD3.USR

tbr_product_turnmill_classic.usr

Turnmill + C Axis / Turnmill Classic

TBR_SPD4.USR

tbr_product_mill_expert.usr

Mill Expert

TBR_SPD5.USR

tbr_product_document_model.usr

Benutzer Arbeitsplan

TBR_SPD6.USR

tbr_product_drawing.usr

Layout Design

TBR_SPD12.USR

tbr_product_turnmill_expert.usr

Turnmill Expert

TBR_SPD16.USR

tbr_product_andrea.usr

Mill Classic + Bohrkopf

TBR_SPD17.USR

tbr_product_swissturn_classic.usr

Swiss Machining Classic

TBR_SPD18.USR

tbr_product_swissturn_expert.usr

Swiss Machining Expert

Frage

Ich habe nur eine Maschine , kann ich sie immer laden lassen in GO2cam arbeiten?

Lösung

Ja, das ist möglich. Gehen Sie dazu zu Werkzeuge > Optionen > Bearbeitung und Sie können eine Maschinendatei als Standardmaschine wählen. Jedes Mal, wenn Sie GO2cam aufrufen, wird die Maschinendatei bereits geladen sein.

Sie können genau dasselbe mit einer Materialdatei für die Schnittbedingungen tun.

Problem

Ich importiere eine CAD-Datei von 5 MB , aber nach der Bearbeitung in GO2cam und dem Speichern der Datei überschreitet sie 200 MB , Warum? Kann ich die Größe reduzieren der *.PCE-Datei?

Lösung

Meistens steht die Größe der *.PCE-Datei im Zusammenhang mit den 3D-Körper des Teils und insbesondere des Rohteils.

Je Polyeder des Rohteils wird bei jedem Bearbeitungsschritt archiviert und wenn das Rohteil etwas komplex ist und mehrere Flächen enthält, kann die Dateigröße sehr schnell ansteigen!

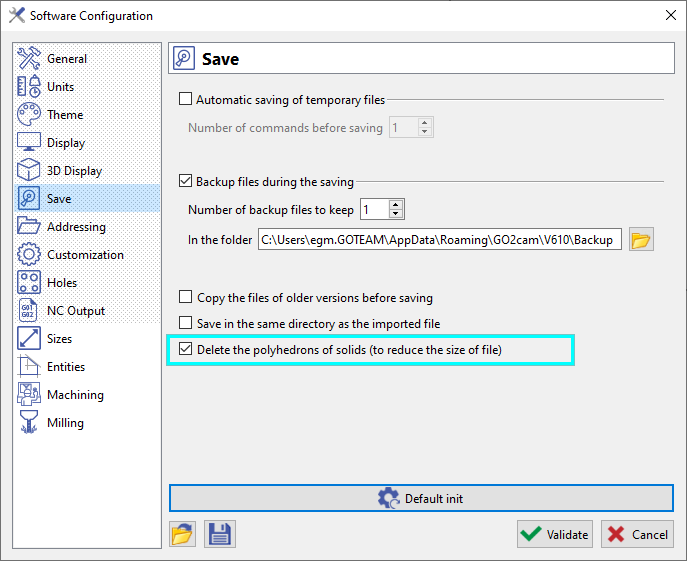

Um dieser Situation zu begegnen, gibt es eine Option, die es ermöglicht, einen anderen Berechnungstyp einzustellen, indem die Schritt-Polyeder gelöscht und nur das letzte beibehalten wird. Gehen Sie zu Werkzeuge/Optionen, dann Seite „ Speichern ’:

Frage

Wie kann ich meine Arbeitsdatei einschließlich .PCE und aller Werkzeugdateien, Opellisten, Maschinen usw. schnell und einfach versenden?

Lösung

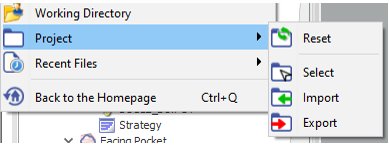

Es ist sehr einfach, diese Dateien in einem einzigen Paket zu versenden. Wählen Sie im Textmenü Datei die Option Projekt und dann Exportieren. Dadurch wird das aktuelle Teil mit allen zugehörigen Daten (Maschine, Werkzeuge, Symbole, Postprozessor usw.) in einer Projektdatei mit der Erweiterung .GMZ gespeichert.

Diese .GMZ-Datei kann dann auf einem anderen PC mit der Importfunktion geöffnet werden und hat den Zustand der Arbeitsdatei genau wie der des Erstellers.

Für weitere Informationen über das Projekt und seine Funktionen, klicken Sie hier.
