Definition
Optionen für Elemente, Berechnung und Anzeige.
|

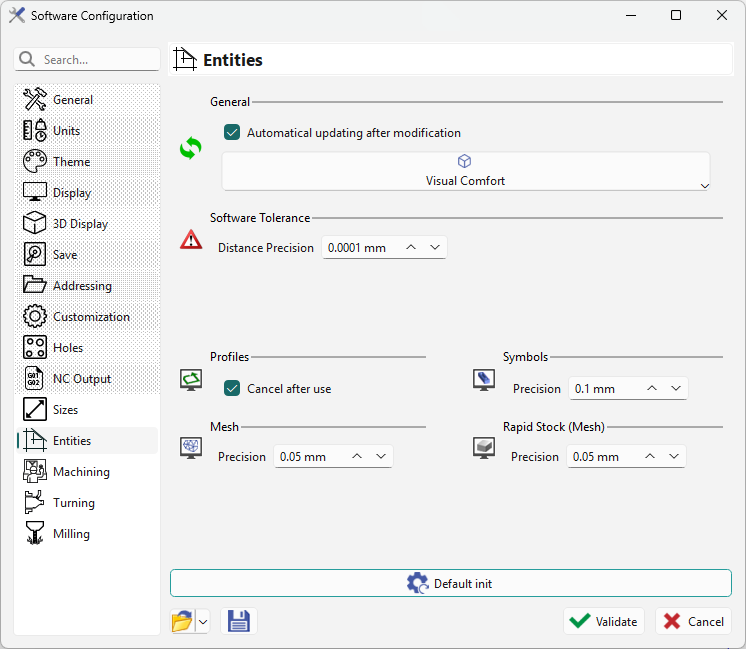

Diese Abschnitte befinden sich auf der Seite Elemente:
|
|
|
Befehle |
Erläuterung |
|
|
Automatische Aktualisierung nach Änderung: |
Die Berechnung startet automatisch nach jeder Änderung. Für 3D-Berechnungen oder mehrere aufeinanderfolgende Änderungen deaktivieren Sie diese Option und aktualisieren Sie manuell nach allen Änderungen. |
|
|
Präzision der Distanz |
Diese Toleranz beeinflusst alle Geometrie- und Bearbeitungsberechnungen. Der Standardwert ist 0,0001 mm und sollte nur bei Fehlern im geometrischen Design geändert werden. |
|
|

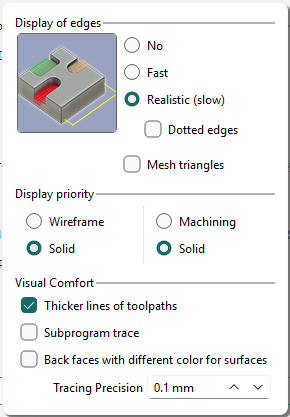

Visueller Komfort |
Ermöglicht die Änderung von Parametern, die sich auf die Anzeige in der Software beziehen. Weitere Informationen: Anzeigeoptionen
Die in diesem Dialog definierten Werte werden nicht in der *.ini-Datei gespeichert von Optionen. Diese Werte werden in der PCE-Datei gespeichert, sie werden beim Öffnen einer .PCE-Datei zurückgesetzt; sie können nicht als Standardeinstellungen gespeichert werden. |
|
|
Symbol |
Befehl |
Erläuterung |
|
Profile |
The Cancel after use option is checked when profiles are not retained after use. Sollte bei Drahterosion nicht deaktiviert werden. |
|
Symbole |
Dies steuert die Genauigkeit der Tessellierung für die Symbolanzeige. |
|
Masche |
Dies steuert die Genauigkeit der Tessellierung für die Anzeige von Netzgeometrien. |
|
Rohteil (Masche) |
Dies steuert die Genauigkeit der Tessellierung für die Rohteildarstellung. Only when Rohteilberechnung (Solid) is set to Rapid Stock |
Toleranzen unter 0,1 für die Tessellierung bieten höhere Präzision, verringern aber die Geschwindigkeit.
