Definition

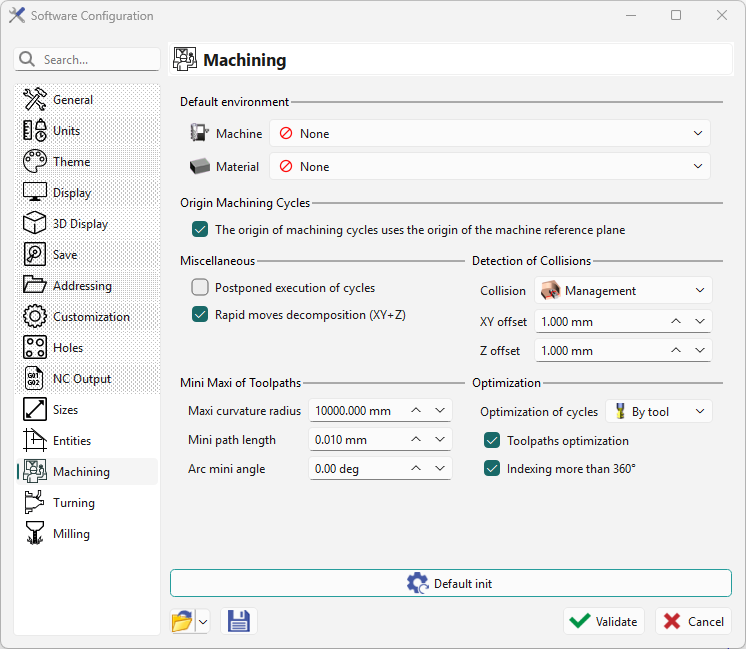

Optionen für die Bearbeitungsumgebung, Werkzeugwegberechnung und Kollisionsmanagement.

Standard Umgebung

• Maschine : eine Maschinendatei zum Laden beim Start auswählen.

• Material: eine Materialdatei ähnlich auswählen.

Bearbeitungsebenen

• Erstellung von Bearbeitungsebenen : wenn aktiviert, erstellt und zeigt die Auswahl einer Nicht-Referenzebene eine Bearbeitungsebene in der Werkzeugleiste an.

• Ursprung der Bearbeitungsebenen auf dem Ursprung der Referenzebene der Maschine: Der Bearbeitungsursprung richtet sich am Ursprung der Referenzebene aus, wenn aktiviert.

Diverses

• Verschobene Ausführung von Zyklen : Zyklen erstellen, ohne den Werkzeugweg zu berechnen (3D-Bearbeitung).

• Eilgangbewegungen Zerlegung (XY+Z): Eilgangbewegungen in XY dann Z oder XYZ berechnen.

• Löschen des TOGO-Prozessverlaufs: verhindert die Bearbeitung des Prozesses (nur einzelne Zyklen bleiben editierbar).

Kollisionserkennung

Drei Parameter für das Kollisionsmanagement gelten für alle Bearbeitungszyklen. Diese definieren die Standardeinstellungen für jeden Zyklus.

Mini Maxi der Werkzeugwege

• Maximaler Krümmungsradius: maximaler Bogen, der beim Zerlegen einer Kurve in Bögen verwendet wird.

• Minimale Pfadlänge: minimale Werkzeugweglänge, die von Ihrer Maschine unterstützt wird.

• Bogen-Minimalwinkel: minimaler Winkel (Grad), um einen Bogen in ein Segment auf dem Werkzeugweg des Teils umzuwandeln.

Optimierung

• Optimierung von Zyklen: legt Standard-Befehlsoptimierungsoptionen fest.

• Werkzeugwegoptimierung

• Indexierung über 360° : wird für kontinuierliche Operationen verwendet.
