GO2cam implements parametric design principles in the creation process. As a geometrical element/object is created, the history of creation is kept in a database. This methodology makes it possible for the selected element/object to have a link to all construction previously made. Also a history tree showing chronologically the operations for creation of a body part is also accessible and editable.

Parameterizing is a powerful functionality of GO2cam, you can find more information about it by durch Klick hier!

Es gibt zwei Methoden, ein Volumen zu bearbeiten:

  1. durch Verwendung des Element bearbeiten Befehls.

  2. durch Verwendung des Simulation im Maschinenraum Befehls.

Element bearbeiten

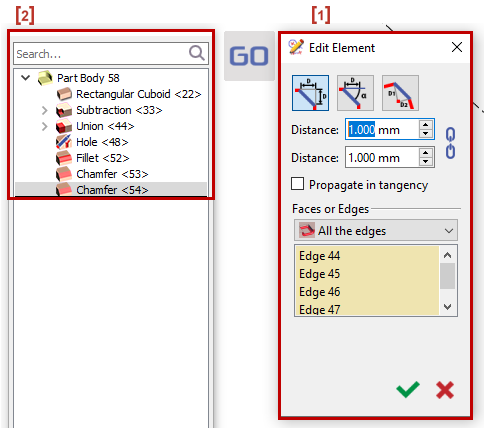

Um ein Element eines Volumens zu bearbeiten, müssen Sie auf den Element bearbeiten Befehl [1] und wo ein Konstruktionbaum [2] will appear on the left side of the screen.

Es gibt verschiedene Möglichkeiten, den Befehl Element bearbeiten aufzurufen:

1.

  • Verwendung des Textmenü, Klick auf Bearbeiten dann auswählen Element bearbeiten .

  • Klicken auf das zu ändernde Element.

2.

  • Rechtsklick im Hintergrund.

  • Click on the element.

3.

  • Rechtsklick auf das Element.

  • Element bearbeiten auswählen.

4.

  • Verwendung des Tastenkombination , Strg + H.

  • Element bearbeiten auswählen.

5.

  • Doppelklick auf die Fläche des Elements.

Durch Doppelklick auf die Fläche eines Elements gelangen Sie zur entsprechenden Zeile im Baum.

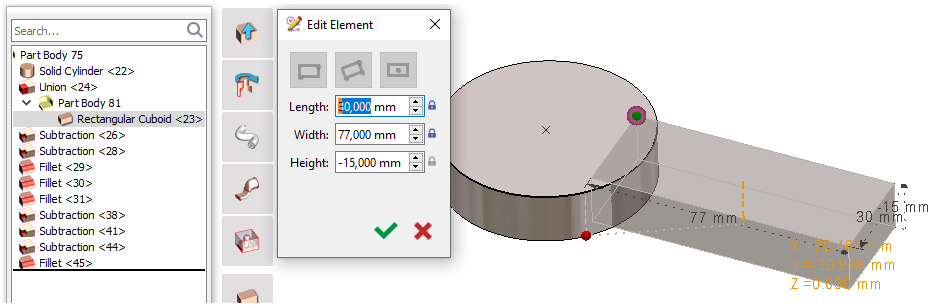

Sie können auch ein anderes Element bearbeiten, während Sie sich im Baum befinden, wie folgt:

Sie können entweder Rechtsklick > Element bearbeiten oder Doppelklick auf andere Elemente, um Änderungen vorzunehmen, und es öffnet sich wieder der Dialog, der zur Erstellung verwendet wurde .

Konstruktionspunkte sind sichtbar : eine Farbkonvention wird für freie Punkte angewendet ( grün ), gesperrte Punkte ( rot ), ausgewählter Punkt ( hervorgehoben )
Sie können auch bearbeiten die Werte direkt in den Bemaßungen.

▶️ Sie können ein Video zur Bearbeitung eines Elements auf einem Volumen ansehen:

Modify Main element of a solid - Copy-20240814-110141.png

Simulation im Maschinenraum

Sie können auch ein Element auf einem Volumen mit dem Simulation im Maschinenraum Befehl .

bearbeiten. Stellen Sie sicher, dass der Simulationsbefehl wie folgt eingestellt ist:

  1. Messen auf Volumen

  2. Topologische Informationen

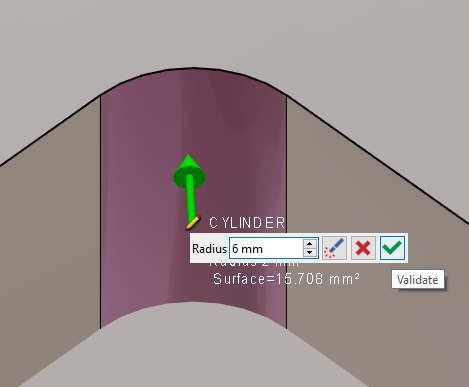

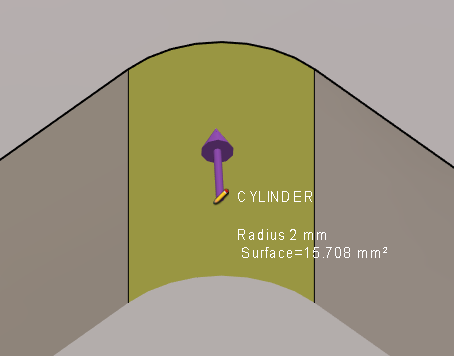

  • Wenn Sie mit der Maus über die Elemente auf dem Volumen fahren und ein Bleistift Symbol erscheint, klicken darauf oder auf den Elementnamen, um eine Schnellbearbeitung .

  • einzugeben. Ändern Sie den Wert im Feld und bestätigen Sie.

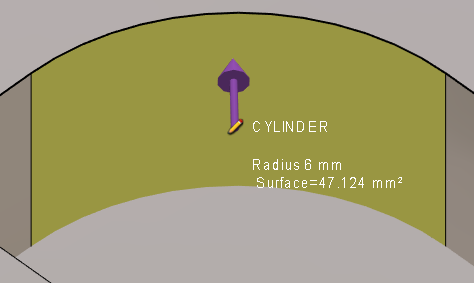

Hier sehen wir den neuen Radius des Zylinders.

Sie können ein Video zur Verwendung des Simulationsbefehls zur Bearbeitung eines Fräsvolumens ansehen:

Use of Control command to modify solid geometry-20240814-110325.png

Dieses Video zeigt Ihnen eine der Hauptstärken von GO2cam in Bezug auf die Volumenbearbeitung und insbesondere die Tolerierung:

Modification of solid and adding Tolerance-20240814-104341.png

Sie können ein Video zur Änderung und Tolerierung auf einem Drehvollumen ansehen:
