Übersicht

GO2cam integriert Parasolid, eine Solid Engine, die von Siemens Product Lifecycle Management Software Inc.

OpenGL entwickelt und unterstützt wird. Parasolid ist der führende Kernel für 3D-Geometriemodellierung. GO2cam ermöglicht die Visualisierung von Modellen jederzeit mit

▶️

realistischer Darstellung. Bitte lesen Sie die nachstehende Erklärung und beachten Sie auch, dass Sie Tutorial-Videos

ansehen und am Ende der Seite üben können.


Der Abschnitt Volumen ist in 6 Menüs unterteilt:

Erstellung


Erstellung von Volumen-Elementen basierend auf Drahtmodell-Geometrie (Extrusion, Rotation usw.) und Standardformen (Kugel, Zylinder usw.)

Modifikationen


Kombination von Volumen (Vereinigung, Subtraktion usw.), Endbearbeitung (durch Hinzufügen von Verrundungen und Fasen) und Transformation (Konisch, Offset usw.)

Flächen


Spezifische Befehle für Operationen auf Flächen (Erstellung, Verlängerung, Trennung, Flächenlöschung, Bohrungslöschung, Stoppflächen.)

Drahtmodell


Diese Befehle sind der Kantenextraktion, der Analyse, der Erkennung eines Modells und der Erstellung von 2D-Elementen darauf basierend gewidmet.

Features


Volumenanalyse, Bohrungserkennung und auch Erstellung von Standard- und Anwenderbohrungen.

Import Reparatur

Befehle zur Reparatur und Analyse von Volumen aus CAD-Importen (STEP, X_T,…).

Prinzip

  1. Sie können ein Volumen erstellen durch:

  2. Nur Drahtmodell verwenden,

  3. Vordefinierte Formen verwenden (Quader, Zylinder, Kugel, Kegel, Torus)

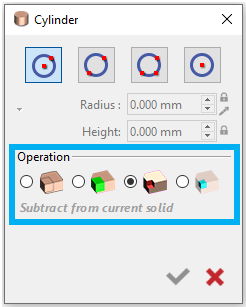

Boolesche Operation Kombination beider Methoden. Beim Erstellen von Volumen wird die nachdem ein zweites Volumen erstellt wurde, aktiviert. Sie können Volumen kombinieren mit Vereinigung, Subtraktion oder Schnitt

Farbcodierung und ein unabhängiges Volumen erstellen. Wir weisen jedem Prozess zu (Vereinigung: grün , Subtraktion: rot , Schnitt: ).

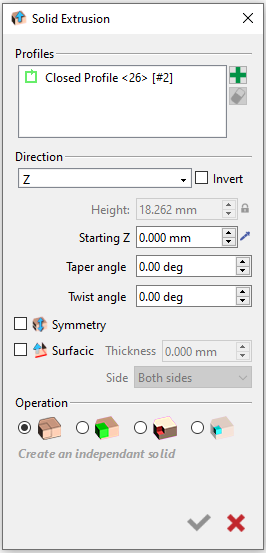

Volumenextrusion blau Verwenden Sie die Befehle oder Volumenrotation

Volumenextrusion um 3D-Formen aus 2D zu erstellen. Der Befehl

extrudieren ist verfügbar, wenn Drahtmodell-Geometrie auf dem Bildschirm ist. Sie können Profile, um ein Volumen zu erstellen und anzugeben, ob es symmetrisch oder .

flächenhaft

sein wird. Boolesche Operationen sind auch hier für eine schnellere Volumenmanipulation verfügbar.

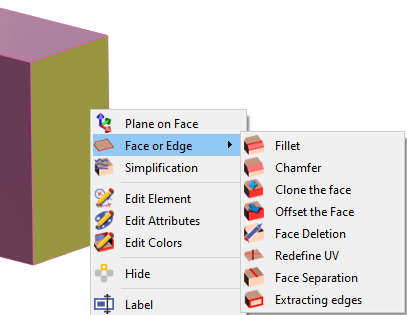

extrudieren Einige Befehle sind ausgegraut oder ausgeblendet, wenn sie nicht verfügbar sind. Volumen bearbeiten durch einen Rechtsklick auf die Fläche oder Kante

und haben mehrere Befehle zur Verfügung: Ebene auf Fläche

: Ermöglicht die Erstellung einer Arbeitsebene aus der ausgewählten Fläche. Fläche oder Kante

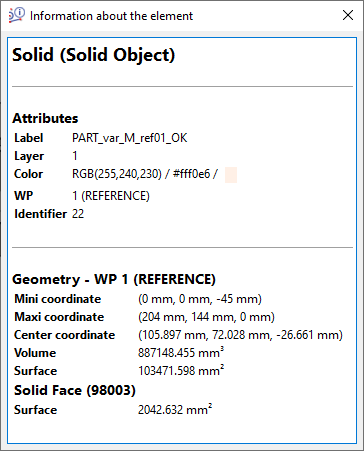

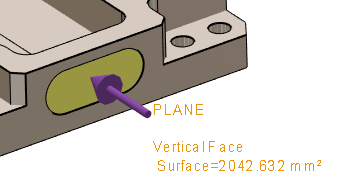

Rechtsklick : Es gibt eine Liste von Befehlen zur Änderung der ausgewählten Kante oder Fläche. Zugriff auf die Elementinformationen des Volumens durch einen auf eine Fläche, um Informationen über die gesamte Volumenoberfläche oder nur die Volumenfläche

Steuerung zu erhalten, wie rechts gezeigt. Die Oberflächeninformationen sind auch mit dem Befehl

verfügbar, wie unten gezeigt.

Sie sind dran!

Unten sehen Sie die Layout-Diagramme von 2 Werkstücken, die wir entwerfen werden. Sie können entweder die Videos ansehen, um zu sehen, wie die Werkstücke entworfen werden, oder Sie können versuchen, sie selbst zu entwerfen.

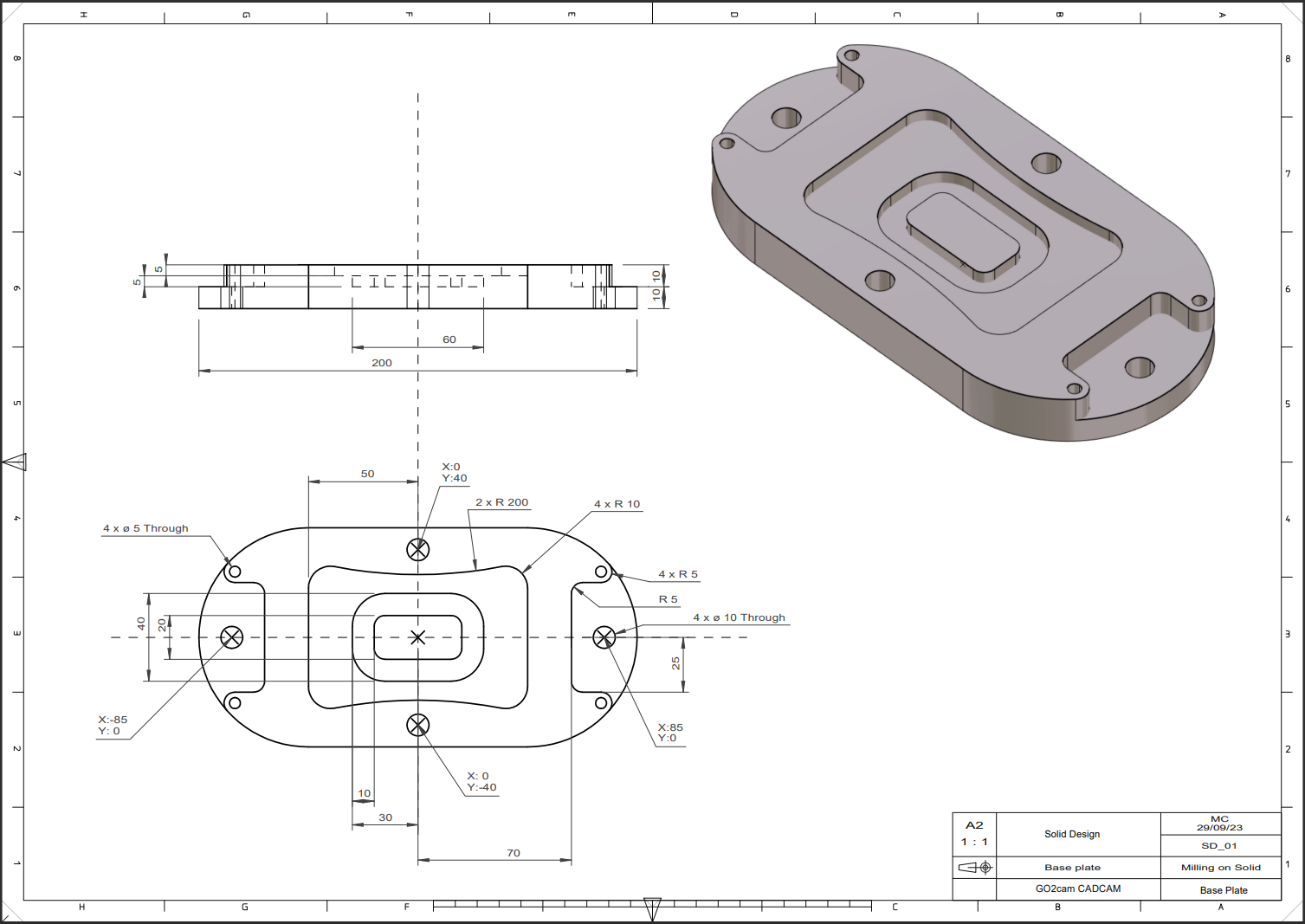

Grundplatte

Dieses Video zeigt die Erstellung eines Volumens nur mit Drahtmodell unter Verwendung der folgenden Befehle:

Solid Design - Base Plate.png

Kreis, Linie, Zeichnen, Mittelkreis, Rechteck, Verrundung, Geometrie duplizieren, Volumenextrusion, Geometrie verschieben, Boolesche Operation

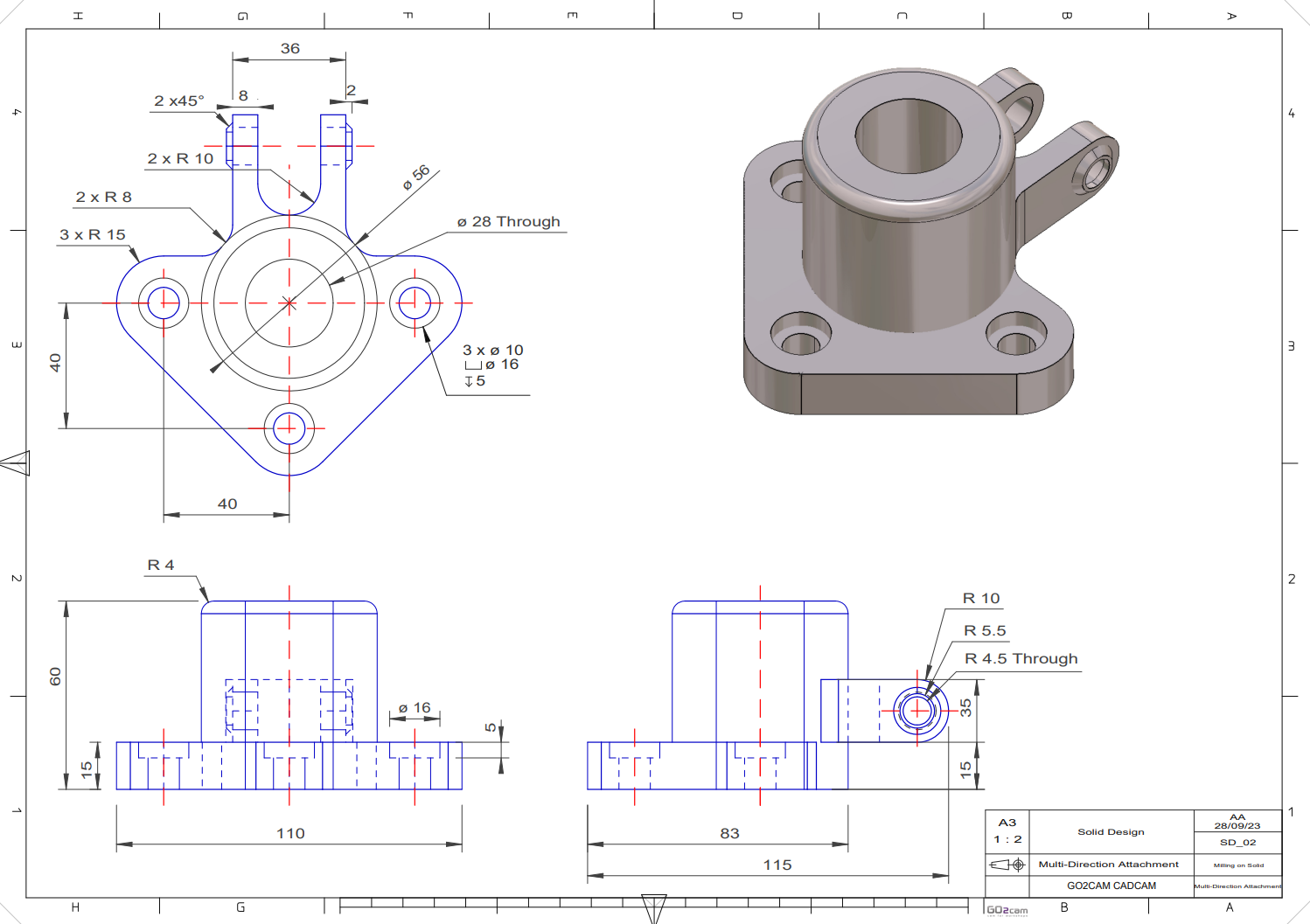

Multi-Dimensions-Befestigung

Dieses Video demonstriert die Erstellung eines Volumens, kombiniert mit einem Drahtmodell, unter Verwendung dieser Befehle:

Solid Design - Multi Dimension Attachment.png
