簡介

本頁說明如何為銑床建立單活動鉗口虎鉗。

▶️ 觀看頁面底部的影片: 點擊此處


透過互動式軸系統,建立刀具、組件、機台等的流程變得更加流暢。

  • 箭頭 - 反轉所選軸的方向

  • 字母 - 可將所選軸重新定位到不同方向

  • 原點 - 可將軸系統重新定位到另一個原點。

▶️ 觀看關於製程建立的影片。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

虎鉗建立

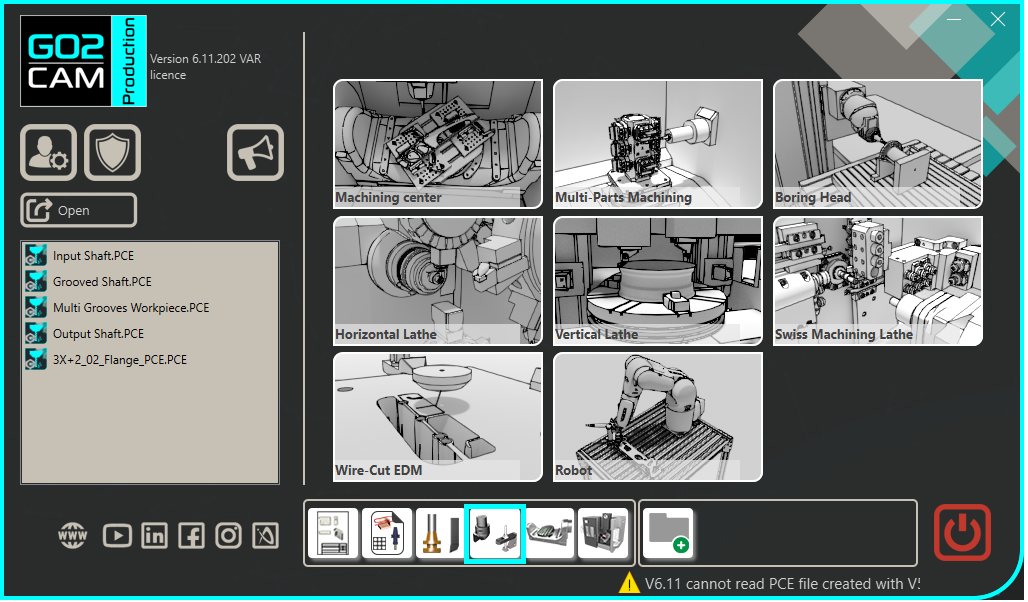

在首頁中選擇「夾持裝置/刀架」模組。


點擊 GO 按鈕

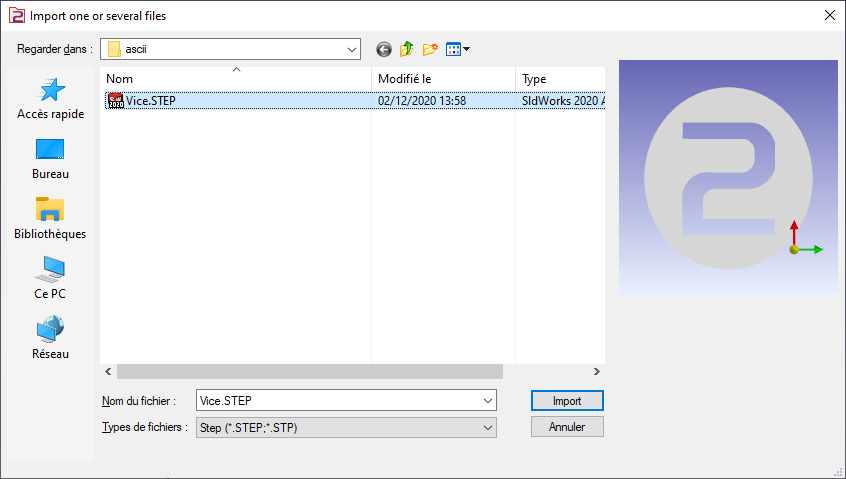

選擇要導入的檔案

選擇要套用到實體的導入選項。

點擊「套用」

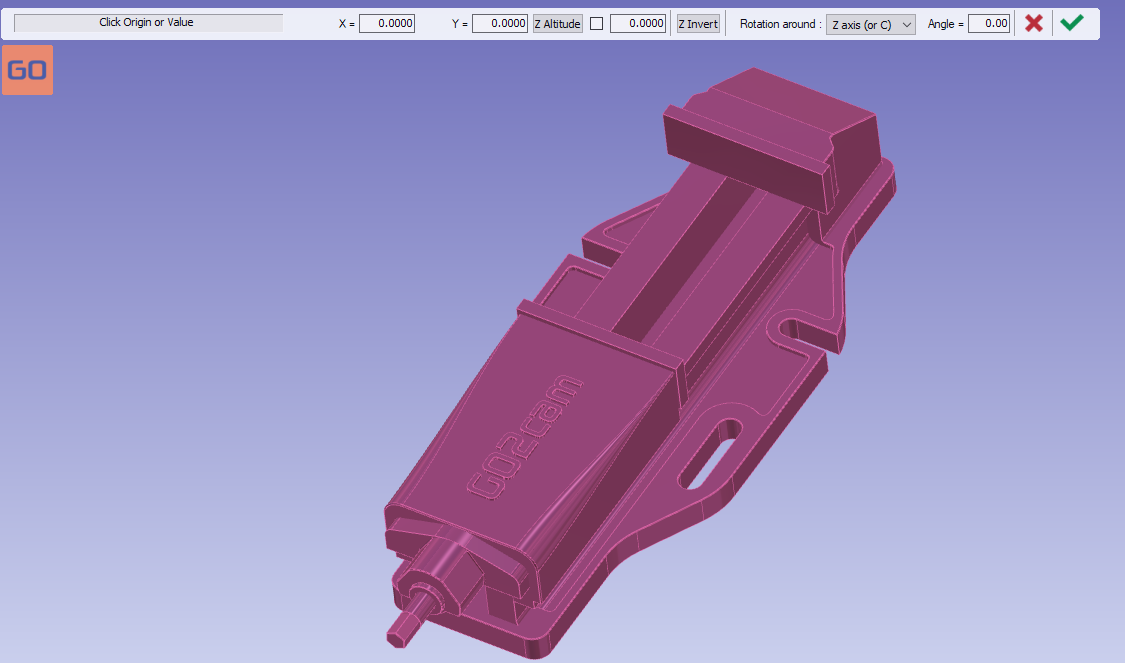

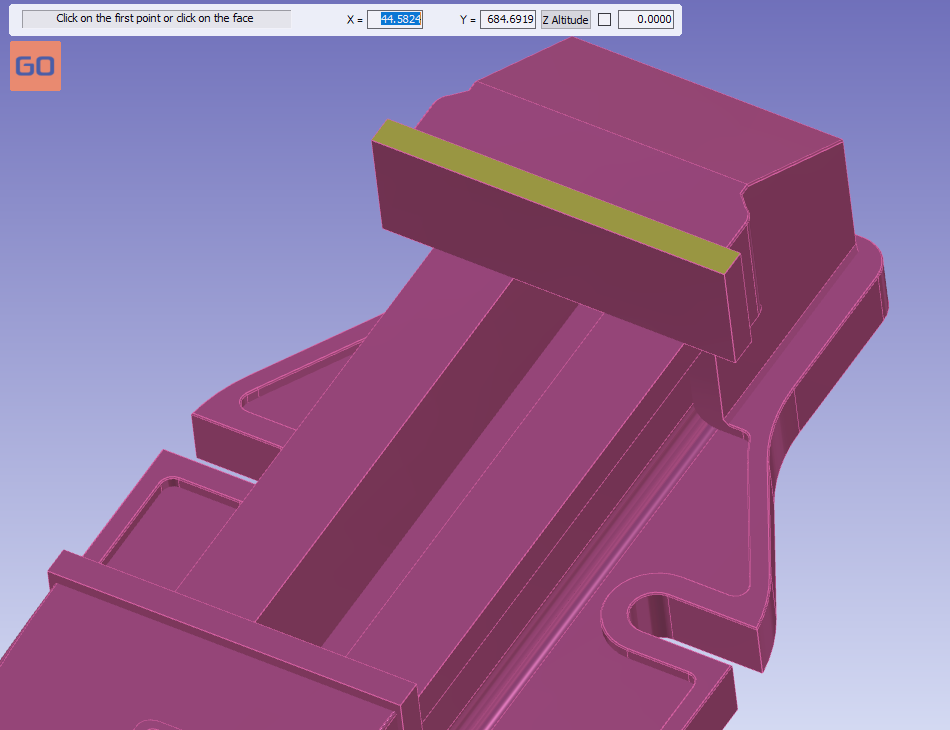

點擊平面以定位虎鉗。

點擊的曲面將以 Z 軸作為法向向量。

原點可直接驗證,無需其他操作。

點擊「建立」標籤,然後點擊「虎鉗和夾具」選單

點擊建立軸系統的指令

選擇刀具以定義軸系統的位置

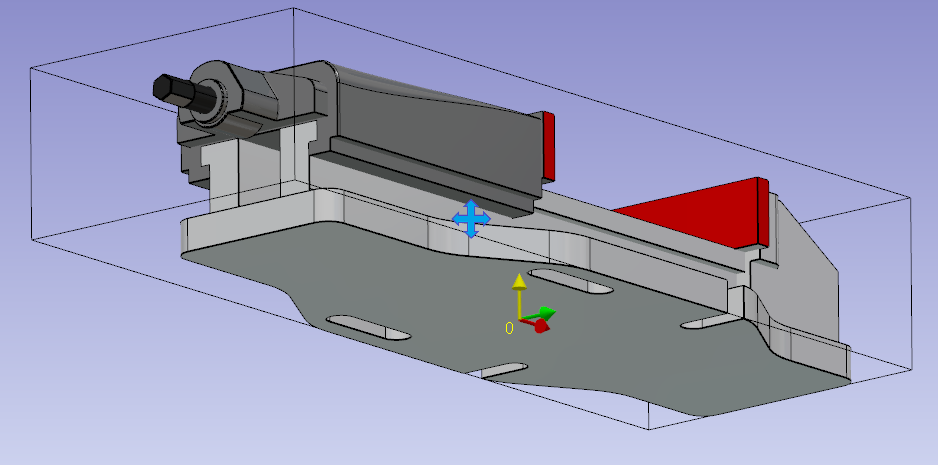

定義軸系統 0。

軸系統將與虎鉗將安裝的工件裝配支撐的軸系統匹配。

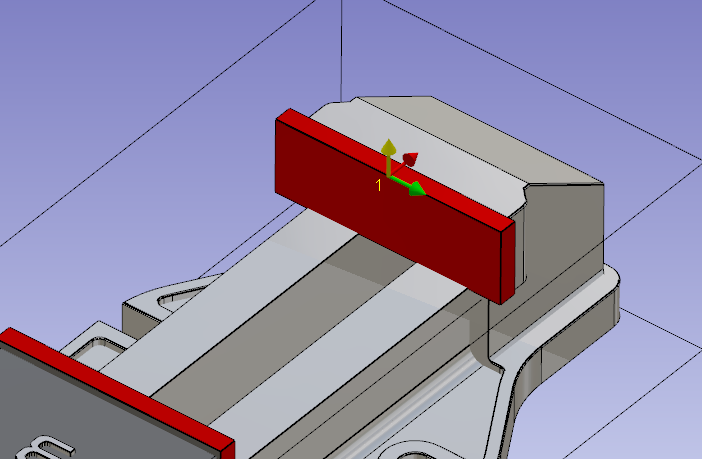

執行相同指令以建立軸系統 1。

軸系統 1 將是您在零件上設定虎鉗位置時可以驅動的點。

點擊組件向量工具。

請選擇活動組件。

未被選為活動組件的所有幾何圖形將被視為固定組件。

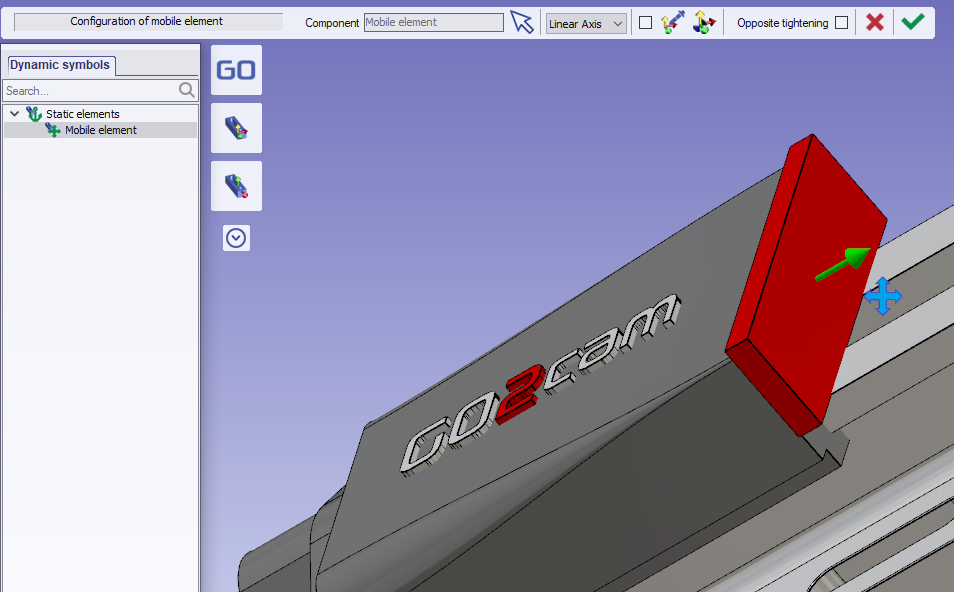

然後點擊工具以建立移動方向

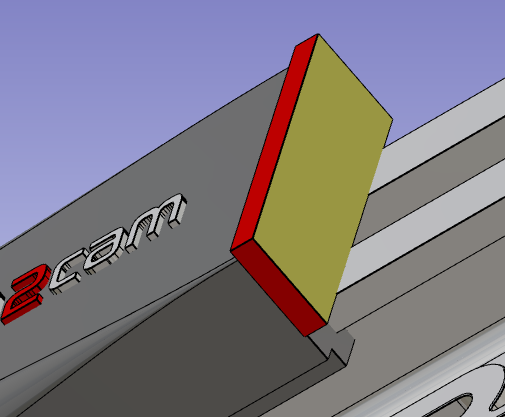

點擊活動鉗口的曲面

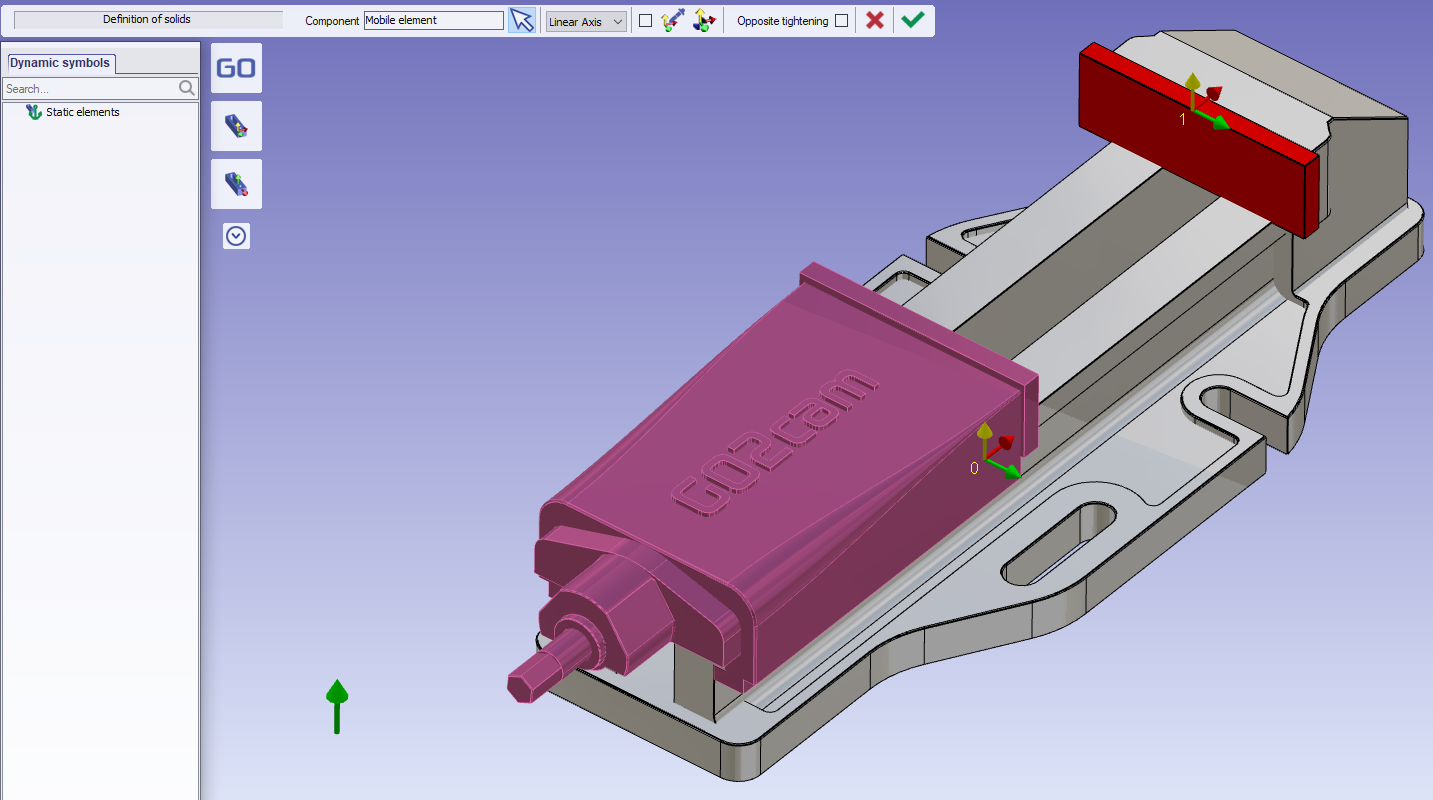

驗證活動組件的建立

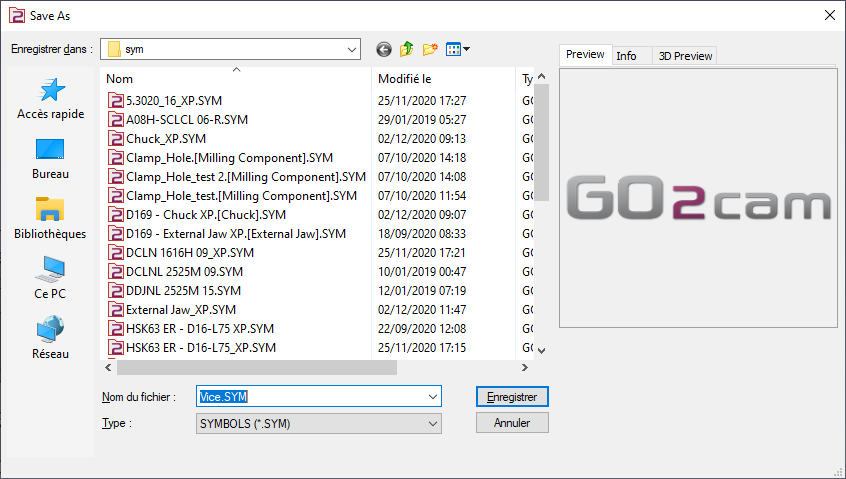

將檔案儲存到使用者的組件資料夾,以便在 GO2cam 中使用。

重點

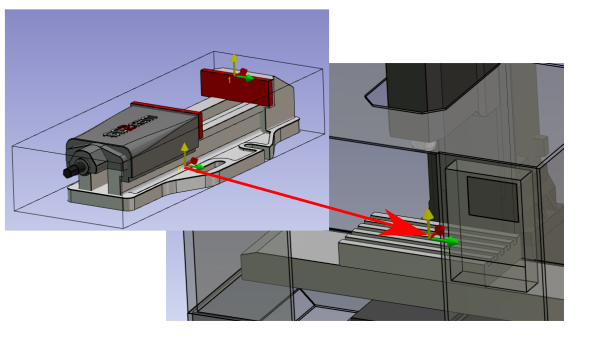

  • 軸系統 0 將安裝在機台的工件裝配支撐上。

  • 軸系統 1 將用於在素材上定位虎鉗。

可以在素材上定義多個軸系統來定位虎鉗。為達成此目的,請新增其他軸系統。

▶️ 觀看關於單一虎鉗的影片:

Vice with a Single Mobile Jaw.png
