簡介
本頁說明如何建立將安裝在車床夾頭上的外部夾爪。
|
|
|
透過互動式軸系統，刀具、符號、機台等的建立流程變得更加順暢。
|
|
夾爪建立
|

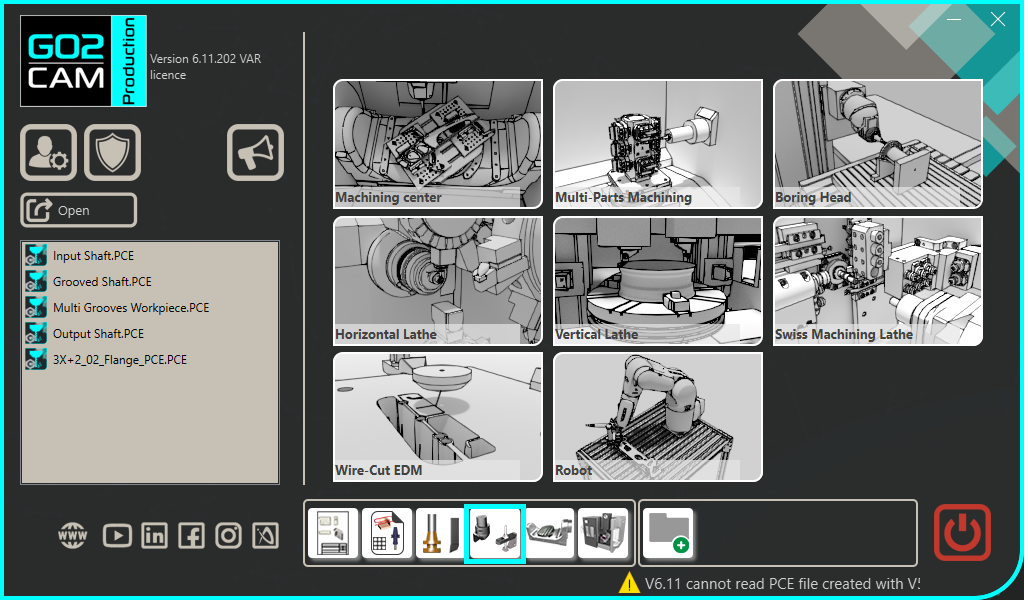

在首頁中選擇「夾持裝置/刀架」模組。 |
|
|

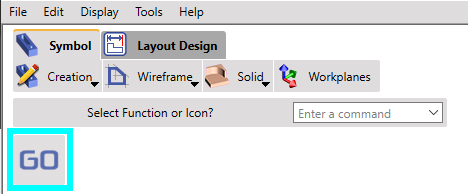

點擊 GO 按鈕 |
|
|

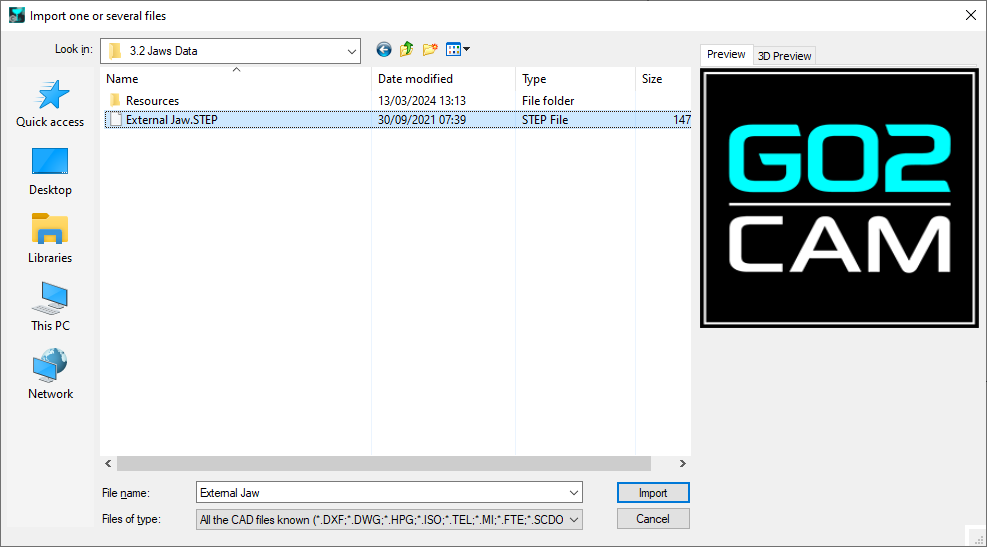

選擇要導入的檔案 |
|
|
選擇要套用到實體的導入選項。 點擊「套用」 |
|
|

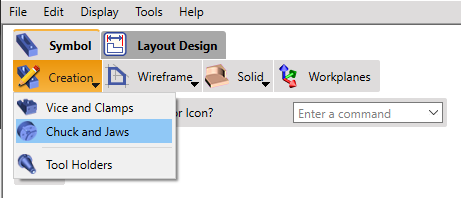

點擊「建立」標籤頁，然後點擊「夾頭和夾爪」選單 |
|
|
點擊指令以建立軸系統 |
|
|
選擇刀具以定義軸系統的位置 |
|
|

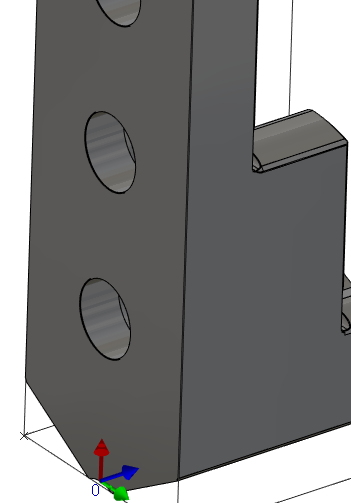

定義軸系統 0。
軸系統的原點定義將與夾頭的軸系統 1 相匹配的面。
必須定義 X 和 Z 軸以匹配夾頭的軸系統 1 的 X 和 Z 軸。 |
|
|

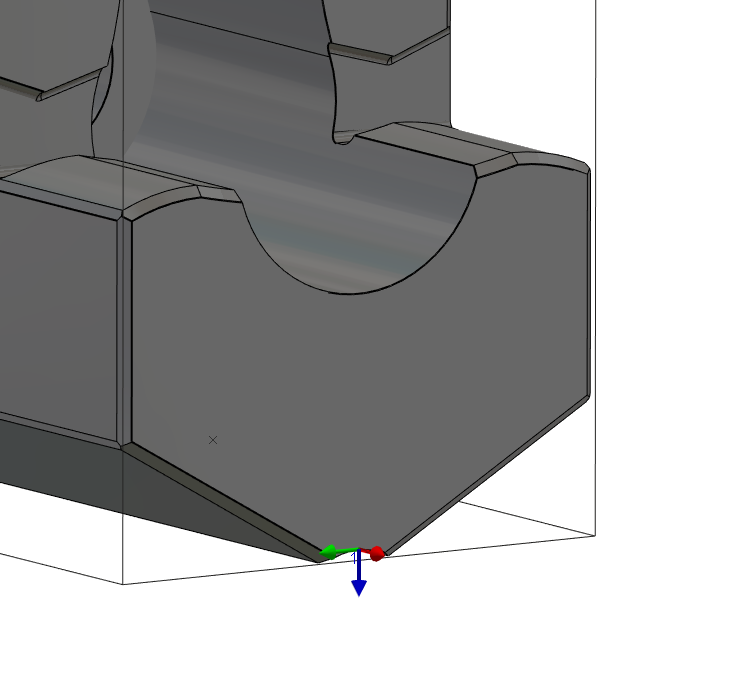

執行相同的指令來建立軸系統 1。 原點位置將定義夾持位置。這表示如果墊片厚度設定為 0，素材的背面將位於此位置。 Y 軸必須與軸系統 0 的 Y 軸對齊。 Z 軸定義夾持方向。這表示它必須朝向素材方向。 |
|
|

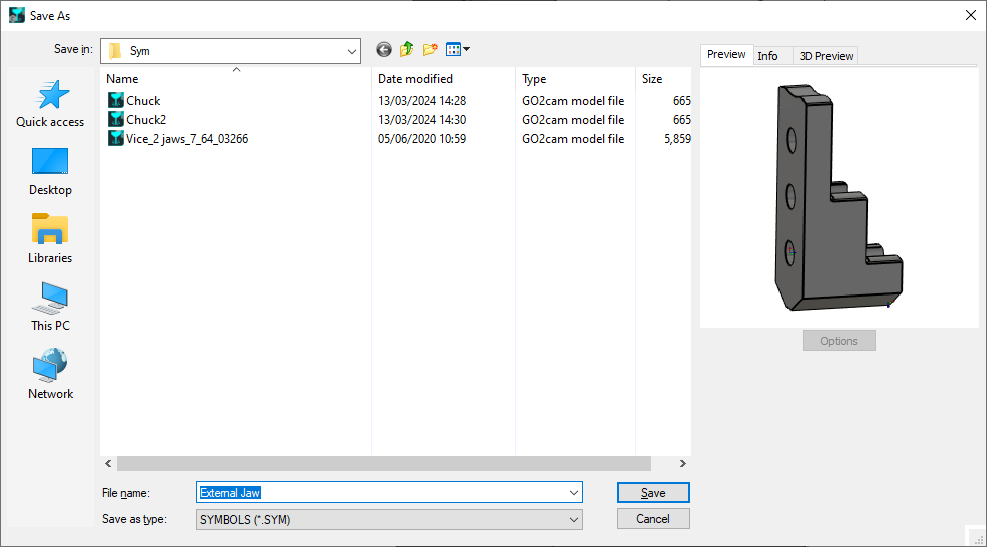

將檔案儲存到使用者的符號資料夾，以便在 GO2cam 中使用。 |
|

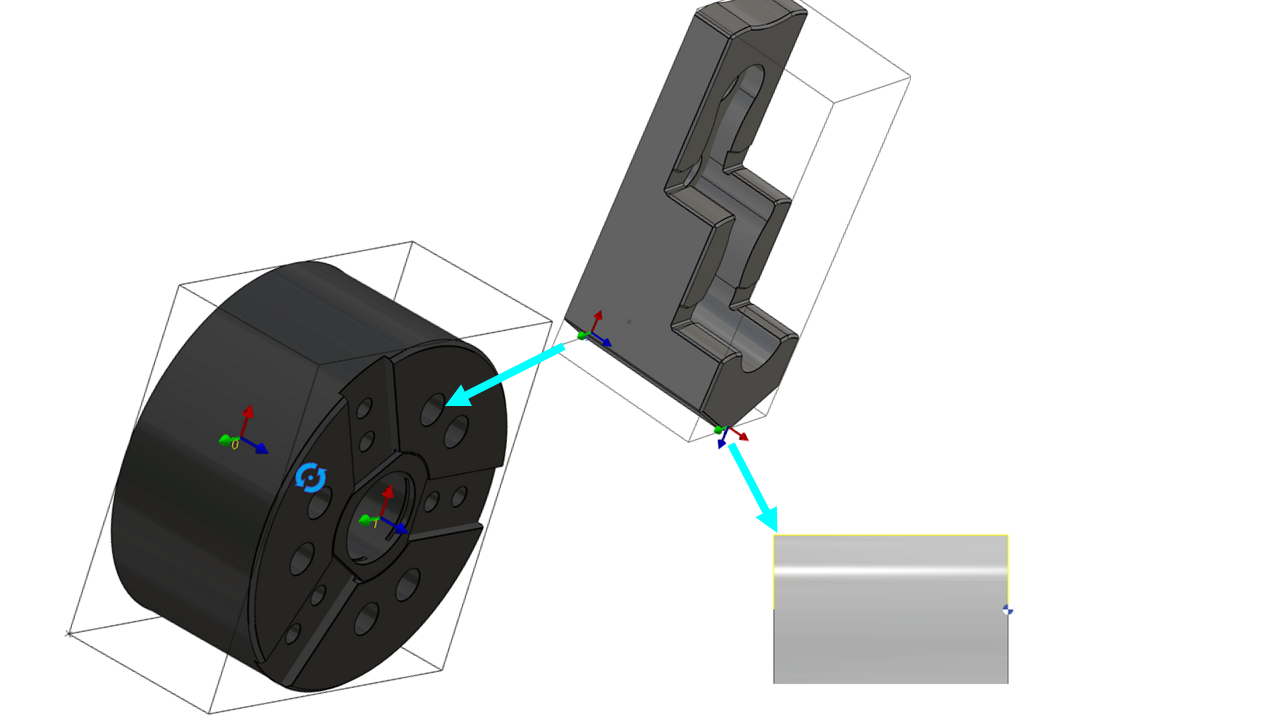

重點
-
軸系統 0 的原點定義了夾爪在夾頭軸系統 1 上的 Z 位置。
-
軸系統 0 的 X 和 Z 軸將與夾頭軸系統 1 的 X 和 Z 軸對齊。
-
軸系統 1 定義素材的夾持位置。Y 軸必須與軸系統 0 的 Y 軸匹配。Z 軸指示夾持方向，外部夾持時與軸系統 1 的 X 軸相對，內部夾持時則與其對齊。
-
軸系統的原點定義了素材的 Z 位置。如果墊片厚度設定為 0，素材背面將與原點對齊。
如果夾爪需要多個夾持位置，可以在夾爪上定義多個夾持點。為此，請在夾爪上建立額外的軸系統。
|
|
