觀看頁面底部的影片： 點擊此處

透過互動式軸系統，刀具、符號、機台等的建立流程變得更加順暢。

• 箭頭 - 反轉所選軸的方向

• 字母 - 可將所選軸重新定位到不同方向

• 原點 - 可將軸系統重新定位到另一個原點。

觀看有關建立流程的影片。

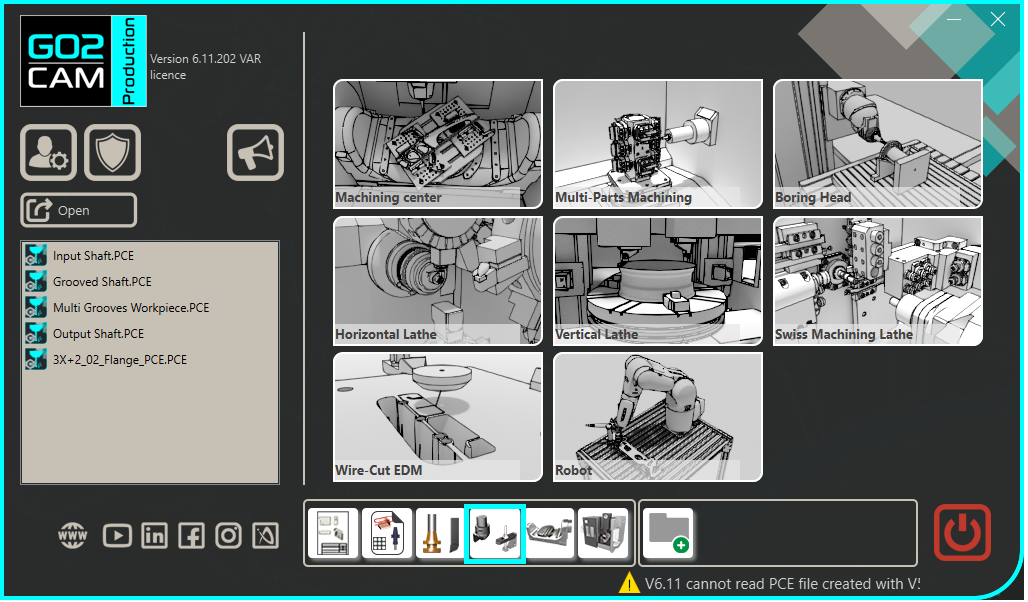

在首頁中選擇「夾持裝置/刀架」模組。

點擊 GO 按鈕

選擇要導入的檔案

選擇要套用到實體的導入選項。

點擊「套用」

點擊「建立」標籤，然後選擇「卡盤和卡爪」選單

點擊建立軸系統的指令

選擇刀具以定義軸系統的位置

定義軸系統 0。

此軸系統將是卡盤在機台的工件夾具支撐上的裝配點。

Z 軸定義旋轉軸。

執行相同指令以建立軸系統 1。

原點位置將定義鉗口將被安裝的平面。

Z 軸必須與軸系統 0 相同。

X 軸將與車床平面的 X 軸對齊。它也將定義第一個鉗口的定位。

將檔案儲存到使用者的符號資料夾，以便在 GO2cam 中使用。

觀看有關卡盤的影片：
