觀看頁面底部的影片： 點擊此處

透過互動式軸系統，刀具、組件、機台等的建立流程變得更加順暢。

• 箭頭 - 反轉所選軸的方向

• 字母 - 可將所選軸重新定位到不同方向

• 原點 - 可將軸系統重新定位到另一個原點。

觀看建立流程影片。

在首頁中選擇「夾持裝置/刀架」模組。

點擊 GO 按鈕

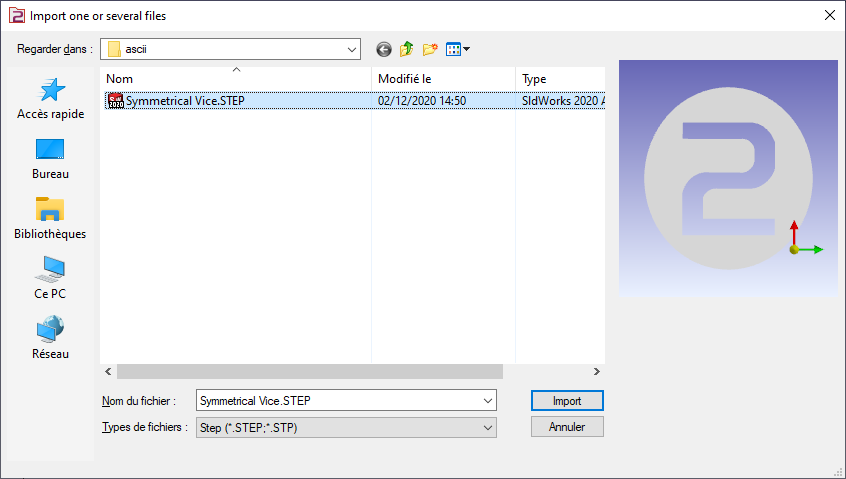

選擇要導入的檔案

選擇要套用到實體的導入選項。

點擊「套用」

點擊「建立」標籤頁，然後點擊「夾持系統/虎鉗」選單

點擊建立軸系統指令

選擇刀具以定義軸系統的位置

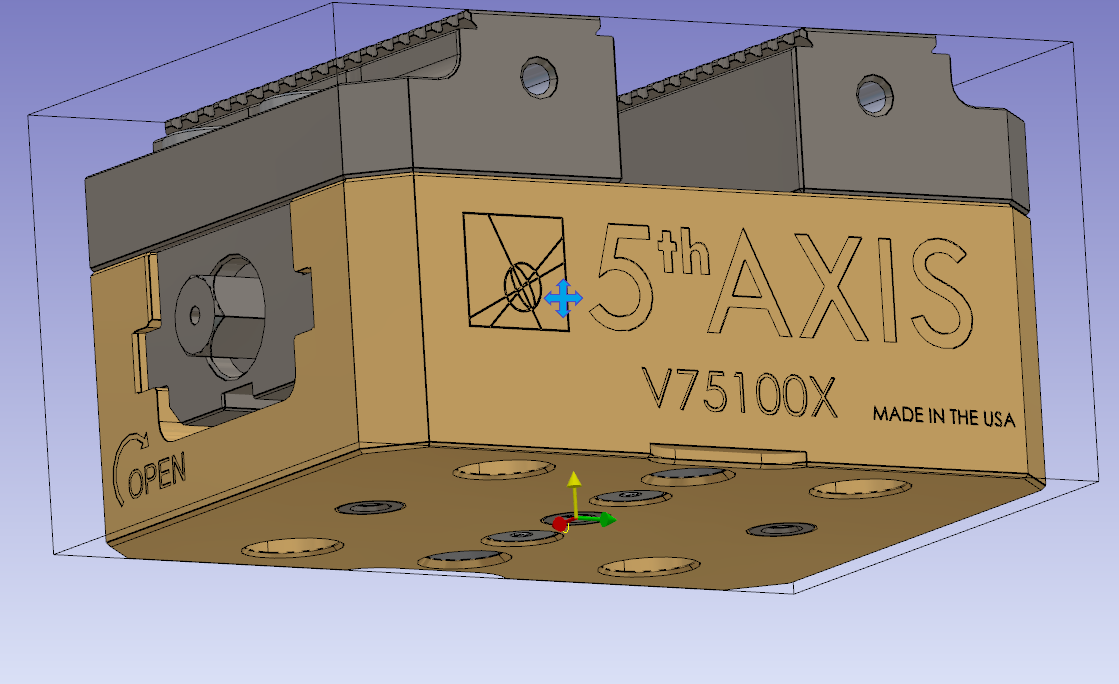

定義軸系統 0。

點擊底部曲面並確認。

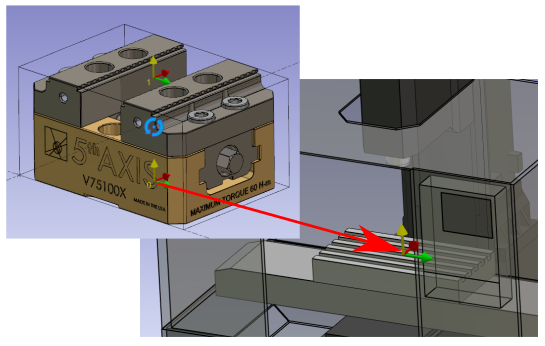

軸系統將與虎鉗將要安裝的裝配件支撐的軸系統匹配。

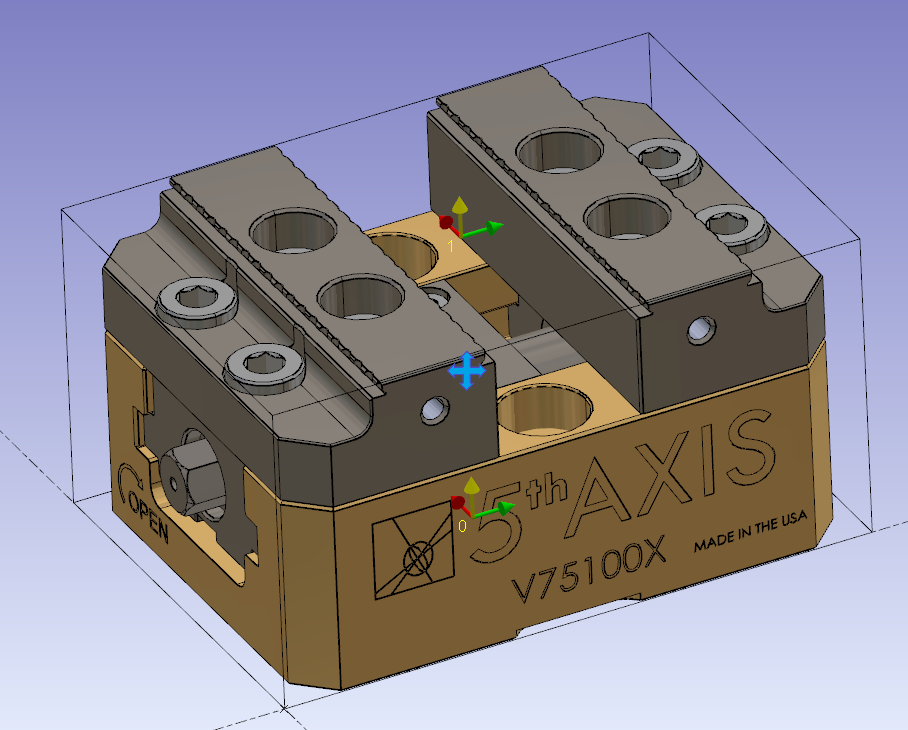

執行相同指令以建立軸系統 1。

軸系統 1 將是您在零件上設定虎鉗位置時可以驅動的點。

對於對稱虎鉗，它應該位於兩個鉗口之間。

注意：對於軸的高度，請使用 Z 高度並選擇虎鉗的最高部分。

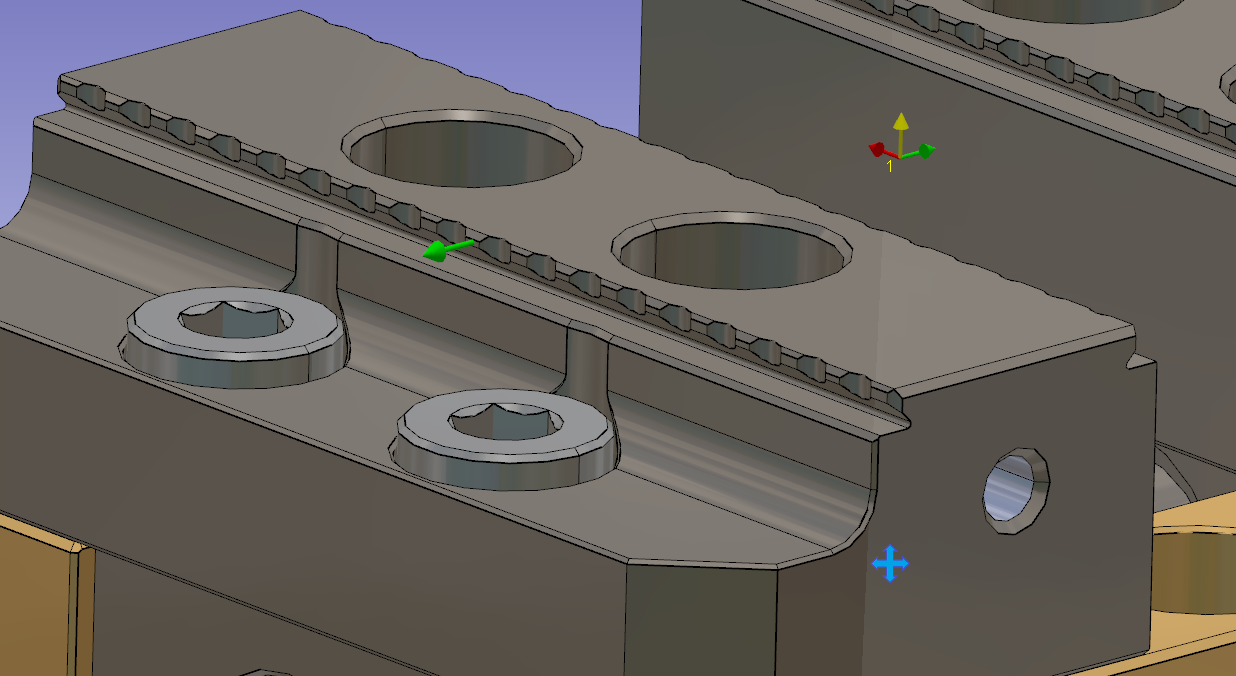

點擊組件向量工具。

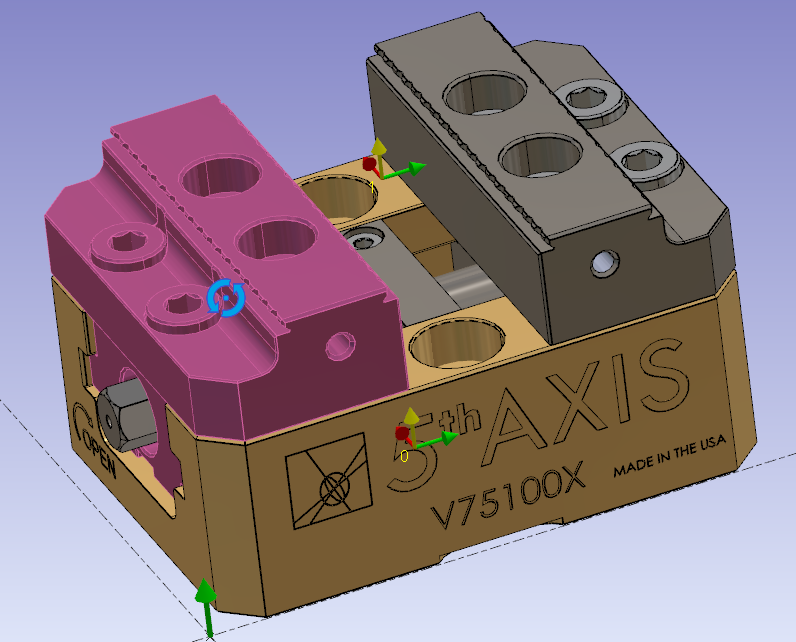

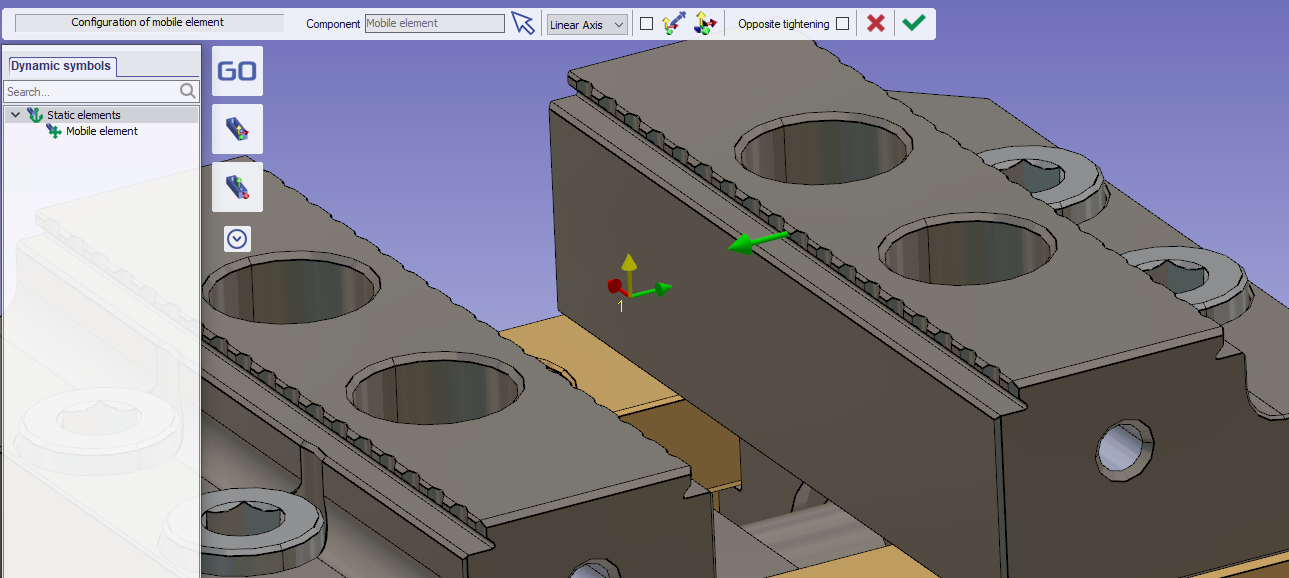

選擇第一個鉗口作為移動元件。

然後點擊建立移動方向的工具。

點擊活動鉗口的曲面。

確認活動元件的建立。

對第二個鉗口執行相同操作。

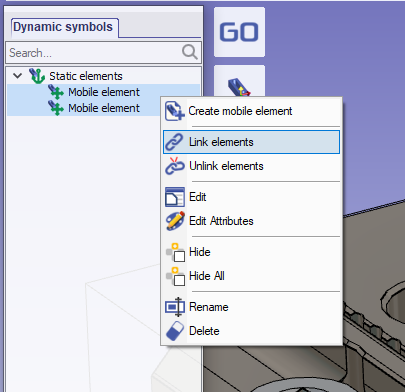

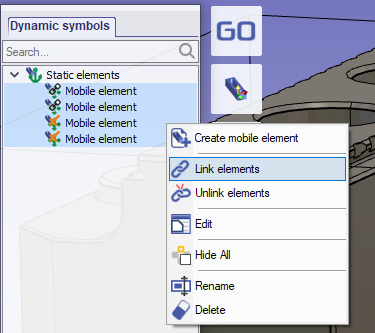

要同步兩個鉗口的移動，請在左側樹狀結構中同時選取它們。點擊右鍵顯示彈出選單，然後選擇「鏈接元素」。

鏈接的元件將以相同距離沿著其定義的方向移動。

將檔案儲存到使用者的組件資料夾，以便在 GO2cam 中使用。

開啟之前的虎鉗

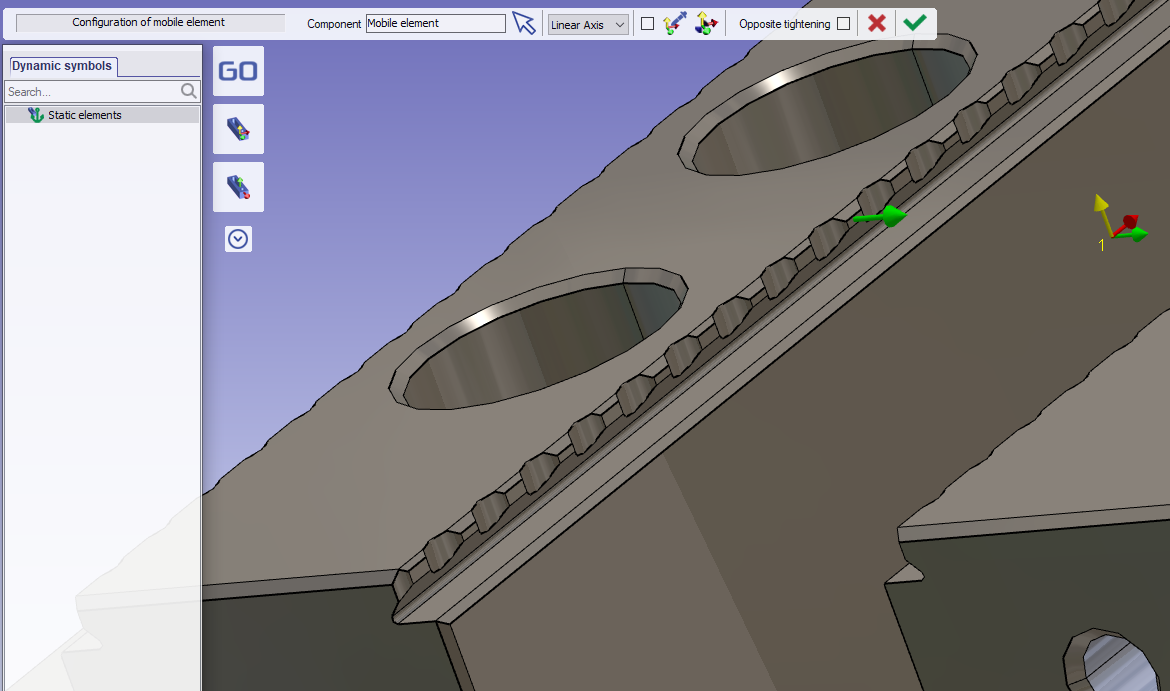

新增無實體的活動元件。

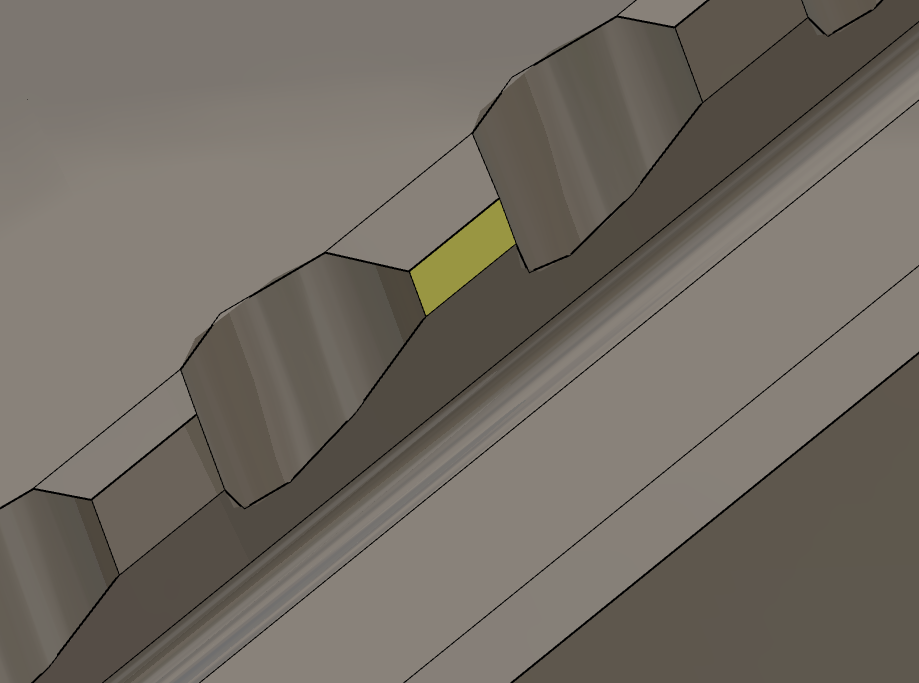

然後點擊曲面作為向量。

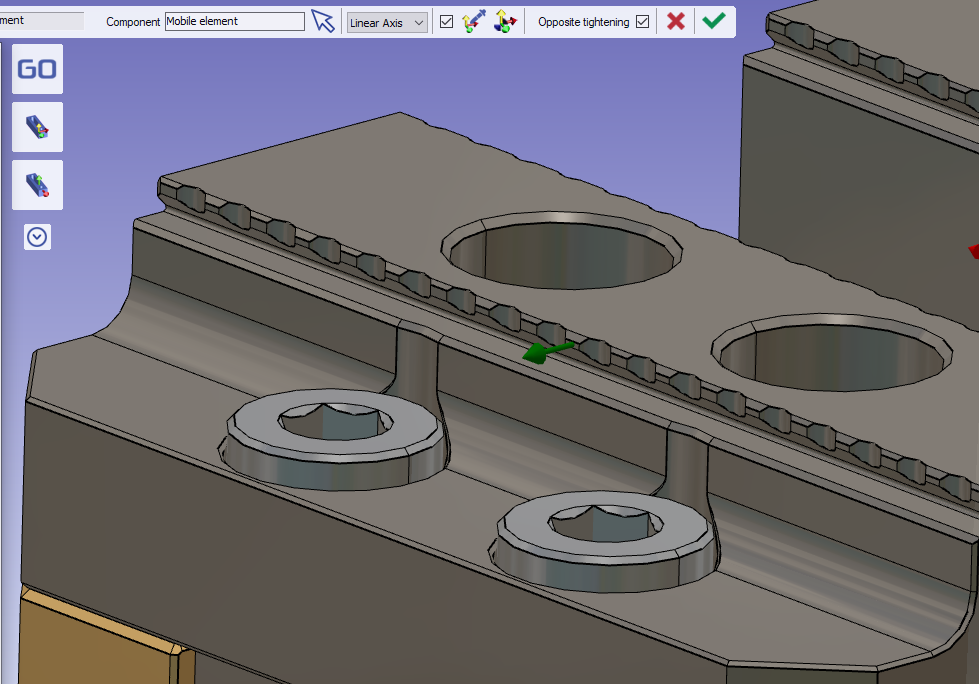

反轉向量方向，將移動設定為與所選曲面相反。

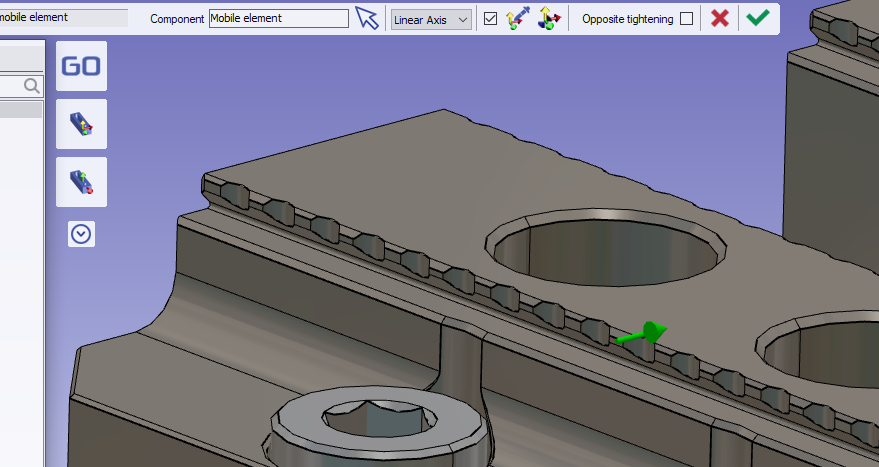

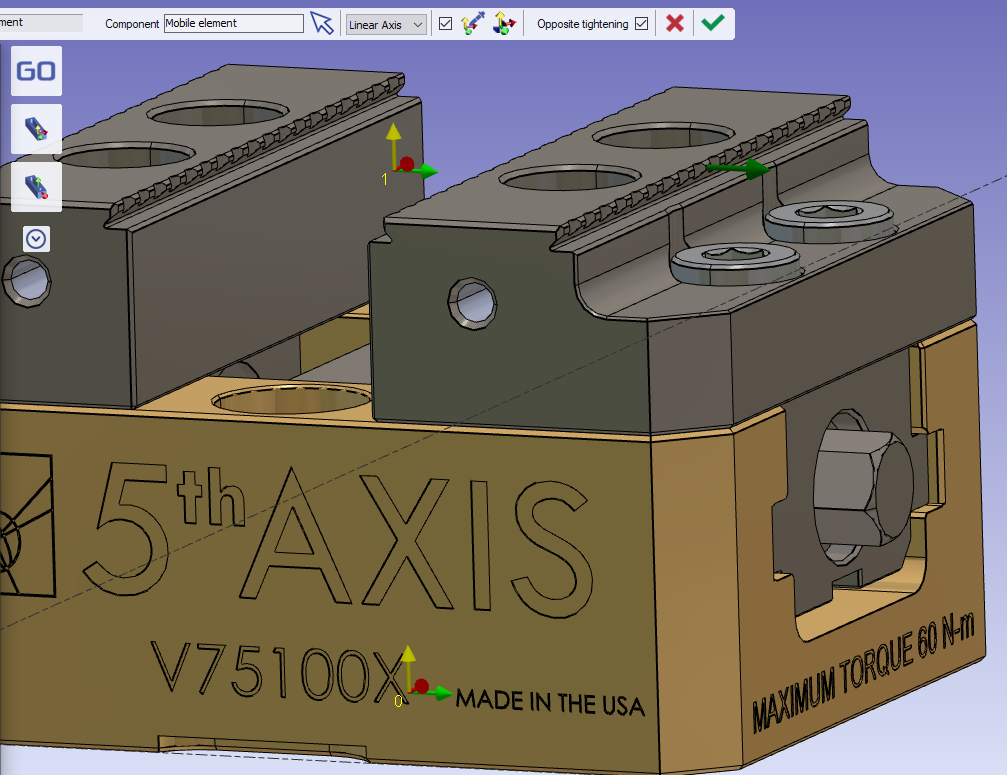

勾選「反向夾持」選項以反轉向量的顯示。

向量的顏色會改變，顯示也會反轉。

然後確認新的活動元件。

對另一側執行相同操作。

將四個活動元件鏈接在一起。

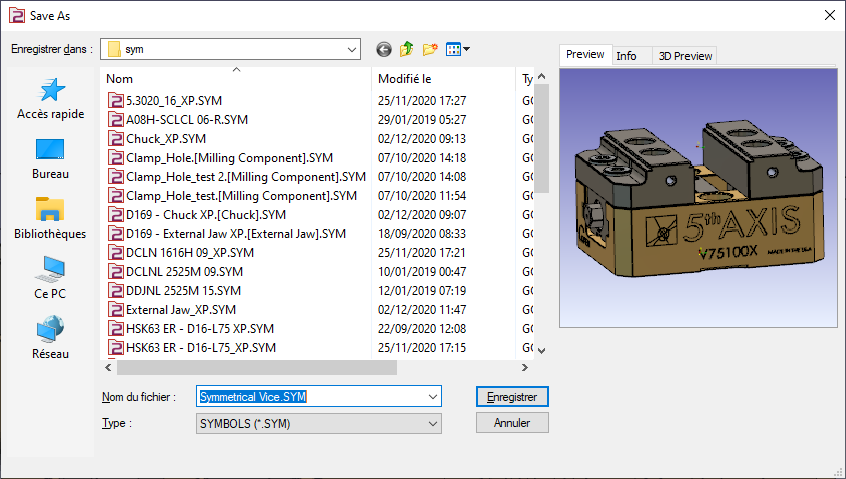

儲存您的組件

觀看對稱虎鉗的影片：
