定義

更換刀具的能力 在加工循環中 ！更換可以是手動或自動（刀具交換器）。此指令在加工操作非常長時非常有用：加工硬質材料、立式車削…

▶️ 您可以在頁面底部觀看影片： 點擊此處

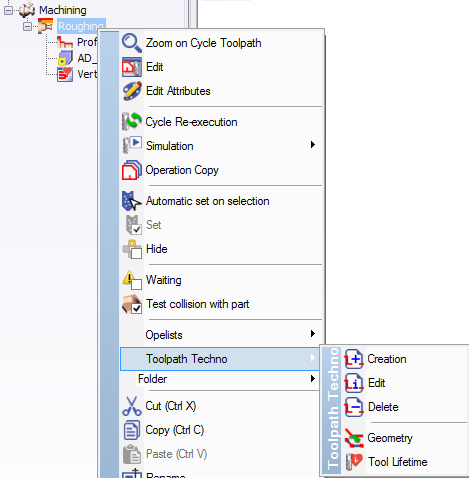

指令存取

僅在加工歷程樹中存取。

有兩種方式。

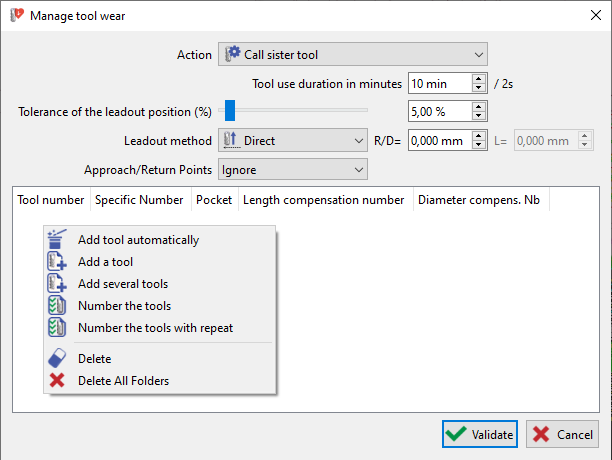

設置

  • 動作：

    • 手動 ：刀具退回，機台停止，然後手動更換刀具或刀片，重新開始加工

    • 姊妹刀具 ：刀具退回，自動更換刀具，重新開始加工

  • 定義用於計算的刀具壽命

  • 公差使得能夠根據現有的進刀/退刀點來優化退刀位置

  • 退刀可以是直進、圓弧、圓弧+長度

  • 進刀和退刀點的設置

刀具表：右鍵點擊 在 背景 以進入選項

  • 自動或手動新增刀具 自動或手動

  • 刀具編號

顯示

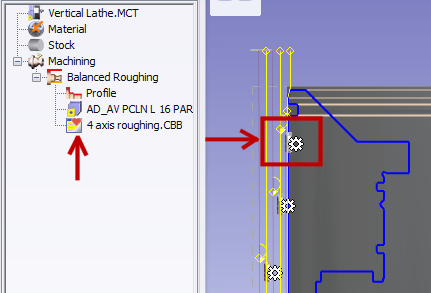

確認後，會顯示一些圖標以告知刀具更換：

  • 在加工歷程樹中，在策略圖標中

  • 在刀路中

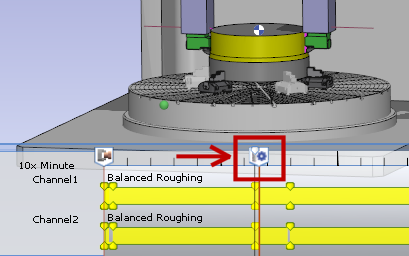

  • 對於 MTE 使用者，在甘特圖中

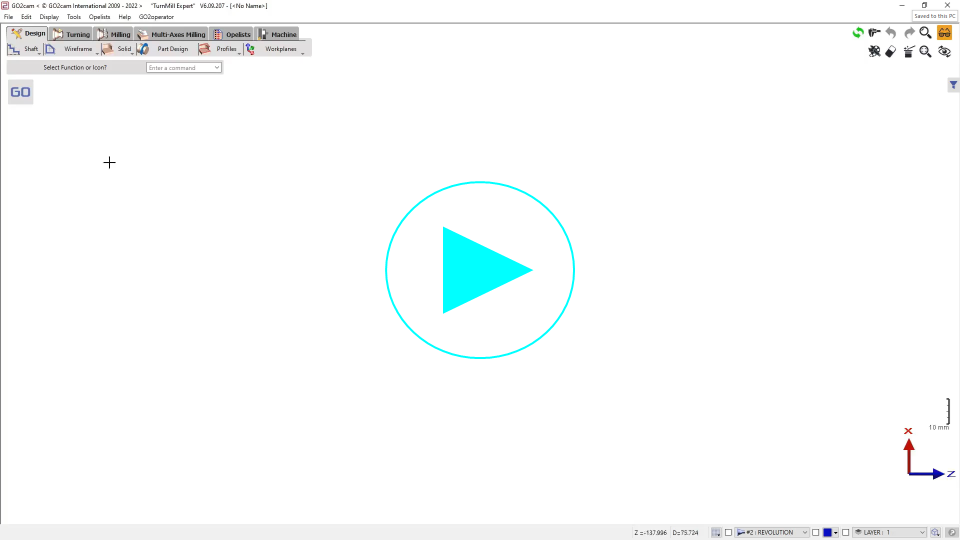

▶️ 您可以在刀具壽命管理上觀看影片：

Tool Life Management (Sister Tools).png

MTE 中的其他規則

  • 自動裝配是根據姊妹刀具的創建來完成的

  • 每個複製的刀具都是獨立的，並且可以有不同的刀把、其自身的設置等。

  • 在車削加工中，刀具在同一轉塔上複製

  • 閃存刀具已管理！

這裡有另一個影片展示了 姊妹刀具 銑床的特徵，它演示了 刀具的自動裝配 在機床環境中（ MTE ).

Sisters Tools automounting.png
