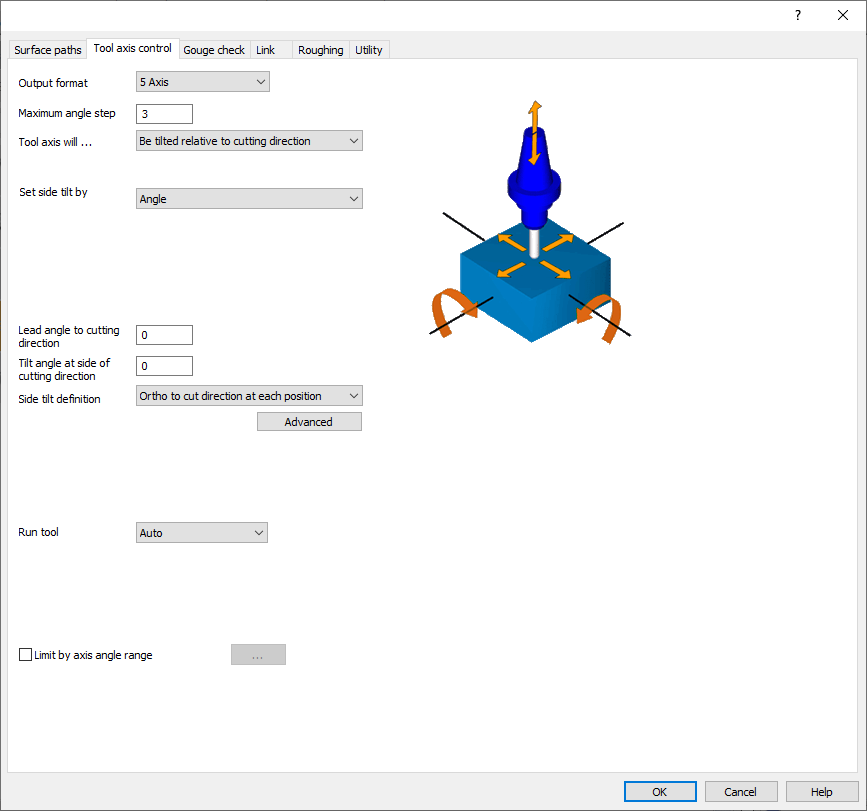

此標籤頁提供控制刀具相對於零件的傾斜和控制參數，以及其軸以避免碰撞。

以下簡要介紹各種參數。

輸出格式

此參數設定 3 軸、4 軸或 5 軸加工的輸出格式。5 軸加工的輸出使用傾斜範圍的完整自由度。4 軸加工的自由度限制為 1 度，3 軸加工為 2 度。對於 4 軸輸出，第 5 軸的部分會投影回選定的第 4 軸。對於 3 軸輸出，第 4 軸和第 5 軸的部分會投影回選定的第 3 軸加工方向。此參數會影響刀具接觸點的行為。

最大角度步進

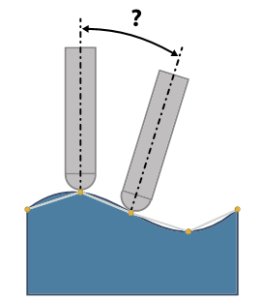

此選項設定兩個連續刀具路徑位置之間允許的最大角度變化。計算引擎輸出的 5 軸刀具路徑數據包含刀尖位置和刀具方向向量。方向向量的角度變化不允許超過此處指定的數值。

刀軸將…

不傾斜並保持垂直於曲面

相對於切削方向傾斜

以角度傾斜

刀軸將從曲面法線方向朝傾斜軸傾斜。傾斜軸可以是 X、Y 和 Z 軸，或幾何圖形中創建的任何線。

相對於軸以固定角度傾斜

刀軸將從傾斜軸朝曲面法線傾斜。傾斜軸可以是 X、Y 和 Z 軸，或幾何圖形中創建的任何線。

繞軸旋轉

通過點傾斜

刀軸始終指向幾何圖形中創建的點到曲面點。

通過曲線傾斜

通過線條傾斜

刀軸將對齊給定的傾斜線，這些線必須被選為幾何圖形。

從曲線遠離傾斜

從點遠離傾斜

相對於葉輪加工層傾斜

刀具將保持垂直於葉輪的底面。可以通過全局前導/側向角度進行調整前導和滯後傾斜，並額外通過前導邊、分流器邊和後導邊的局部前導角度進行調整。

相對於接觸點傾斜

相對於曲面法線以固定角度傾斜

運行刀具

此參數定義刀具和驅動曲面之間的接觸點。可選設置：

• 該 自動 選項是自動模式。系統決定刀具接觸表面的位置。如果用戶更改刀具的方向，曲面接觸點保持不變，並且刀具上的接觸點從刀尖移動到刀具的半徑，同時保持刀具和曲面之間的切線關係。

• 當此參數設定為「中心」時，刀尖接觸表面接觸點。如果由於傾斜選項改變了刀軸方向，刀具將圍繞此尖點傾斜。在這種情況下，刀具和曲面不再是切線關係，刀具將會銑削曲面。為避免此情況，您必須開啟銑削檢查並將第一個銑削檢查策略設定為從驅動曲面退刀。

• 「正面」選項與「中心」類似，並強制刀具的正面接觸表面。所有對刀具方向的更改都圍繞此樞軸點執行，這會導致驅動曲面被銑削。因此，在使用此選項時，您必須設定銑削控制。

• 當此參數設定為「半徑」時，切線關係的保持方式與「自動」選項類似。不同之處在於，對於球頭刀，刀尖被用作驅動曲面上的接觸點。

按角度範圍限制

• 此開關設定為 true，以在從刀具路徑切片法線向量開始的兩個角度之間限制刀具。換句話說，想像兩個具有不同開口角度 w1 和 w2 的圓錐體。刀軸方向被強制設置在這兩個圓錐體之間。圓錐體的方向取決於圓錐軸設置。您可以將方向設置為 x、y 和 z 方向，以及用戶定義的方向。

• 如果您的刀具路徑與導引曲線相關，例如 沿曲線切割 您可以將圓錐軸設置為 動態使用導引曲線 。然後您可以沿著此曲線及其刀具路徑限制刀軸。
