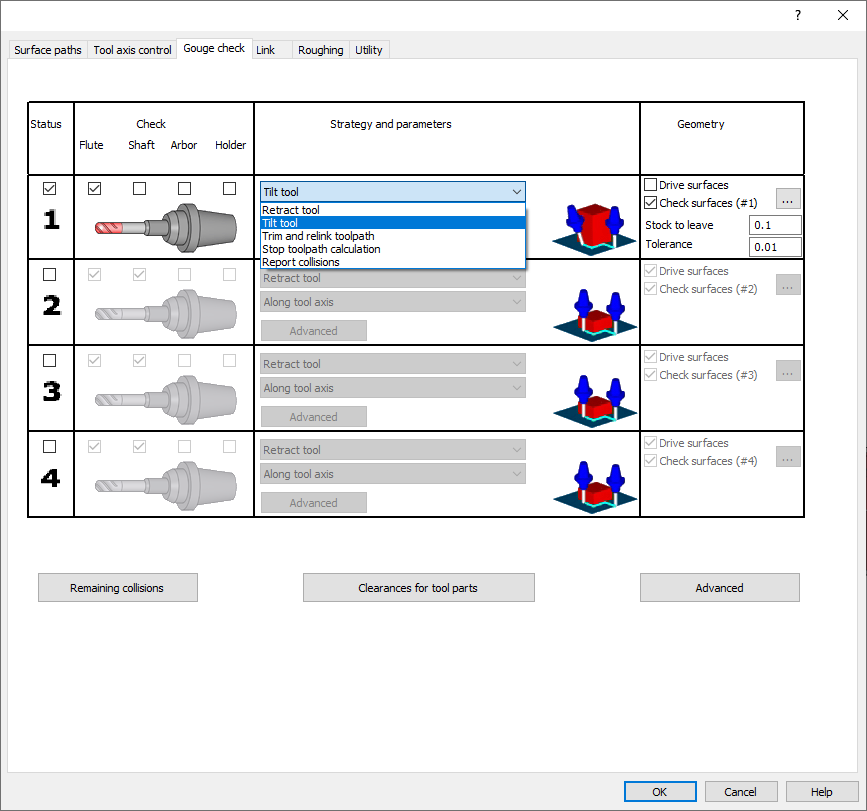

傾斜策略

調整刀具方向以避免碰撞。

• 前仰/後傾角: 相對於曲面法線傾斜刀具。

• 側傾角: 相對於切削方向側向傾斜刀具。

• 自動: 自動計算最佳傾斜角度。

檢查幾何圖形

定義用於碰撞檢測的曲面。

• 驅動曲面: 自動檢查的曲面，以防止損壞。

• 檢查曲面: 用於額外碰撞檢查的使用者定義曲面。

• 公差:

  • 檢查公差: 過切檢測的精度。

  • 留料: 刀具與檢查曲面之間的間隙距離。

退刀策略

定義刀具如何遠離工件以避免碰撞。

• 沿刀具軸線退刀: 沿刀具軸線退刀。

• 沿曲面法線退刀: 沿驅動曲面法線退刀。

• 沿刀具接觸線退刀: 沿刀具與驅動曲面的接觸線退刀。

• 沿刀具平面退刀: 在刀具平面內退刀。

• 沿 X、Y 和 Z 方向退刀: 沿指定方向退刀。

• 遠離原點退刀: 遠離原點退刀。

• 刀具下降: 將刀具路徑投影到檢查曲面上。

• 旋轉: 旋轉刀具路徑以避免碰撞。

• 平順退刀: 創建更平順的刀具路徑過渡。

碰撞處理

處理無法透過傾斜或退刀策略解決的碰撞。

• 修剪並重新鏈接: 修剪碰撞的刀具路徑段。

• 停止刀具路徑計算: 在第一次無法解決的碰撞處停止刀具路徑生成。

• 報告碰撞: 報告碰撞，但不嘗試避免它們。

• 剩餘碰撞: 在碰撞處保留、修剪或停止刀具路徑的選項。

這些附加功能為過切檢查提供了額外的控制和靈活性。

• 檢查位置之間的過切: 檢查刀具路徑位置之間的碰撞。

• 將刀具延伸至無限遠: 延伸刀具幾何圖形以改善碰撞檢測。

• 檢查連接運動的碰撞: 檢查連接運動期間的碰撞。

• 檢查連接運動與限制: 確保連接保持在定義的限制區域內。

• 檢查刀尖: 停用刀尖半徑的過切檢查。

• 刀具間隙: 對刀具組件（刀柄、刀桿、刀架）應用間隙。

• 進階傾斜控制: 提供對自動傾斜的更多控制。

• 進階退刀選項: 提供額外的退刀選項和參數。
