進刀/退刀

定義刀具在整個加工過程中首次接近和最後離開加工表面的運動。

• 首次進刀: 決定刀具首次接近加工表面的方式。

  • 選項：從安全區域切入、快速距離、進給距離、直切。

• 最後退刀: 定義刀具在完成加工後如何退出的方式。

  • 選項：退到安全區域、快速距離、進給距離、直切。

• 從原點開始/返回原點: 允許在特定的位置和方向開始和結束加工過程。

連接功能

定義刀具如何連接刀具路徑的不同段。

切削間隙

在單一刀具路徑中有間隙時連接各段。

• 直切: 在間隙邊緣之間進行直線連接，不進行任何退刀。

• 沿曲面: 刀具沿著現有的工件幾何圖形在間隙之間移動。需要過切檢查。

• 樣條連接: 在間隙邊緣之間進行平滑的曲線連接。

• 階梯 (僅限3軸): 刀具退刀，水平移動，然後接近下一個段。

• 退刀至進給/快速/安全距離: 刀具退刀至指定距離，水平移動，然後接近下一個段。

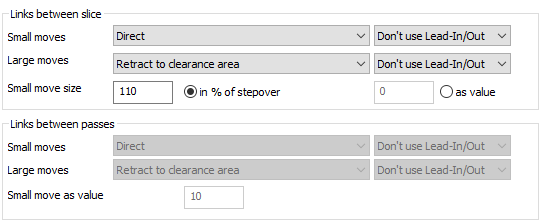

層間連接

連接切片內相鄰的層。

• 使用與切削間隙相同的選項。

切片間連接

連接相鄰的切削或切削層。

• 使用與切削間隙相同的選項。

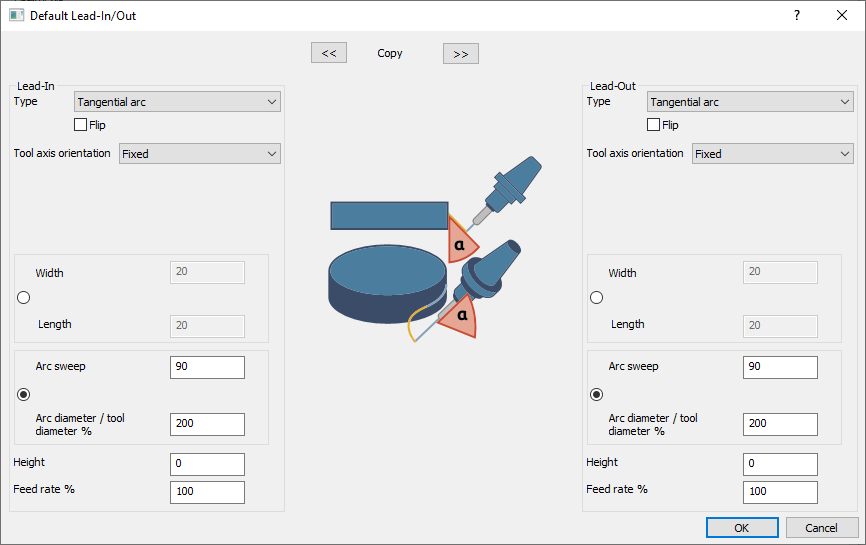

進刀/退刀

定義刀具在加工段內的初始和最終運動。

• 進刀類型:

  • 圓弧: 創建一個圓弧路徑將刀具連接到切削路徑。提供各種類型（切線、垂直、垂直、水平）。

  • 直線: 創建直線連接。選項包括切線、反向切線、垂直、垂直輪廓斜坡、反向垂直輪廓斜坡和斜線。

  • 定位線: 使用預定義的直線作為刀具路徑的起點或終點。

• 刀軸方向:

  • 固定: 進刀過程中刀軸保持恆定。

  • 切線: 刀軸方向改變以確保連續旋轉。

  • 最大進刀角度變化: 限制刀軸方向的總變化量。

  • 傾斜: 保持刀軸控制中指定的傾斜策略。

  • 垂直於切削方向: 保持刀軸垂直於切線（僅限4軸）。

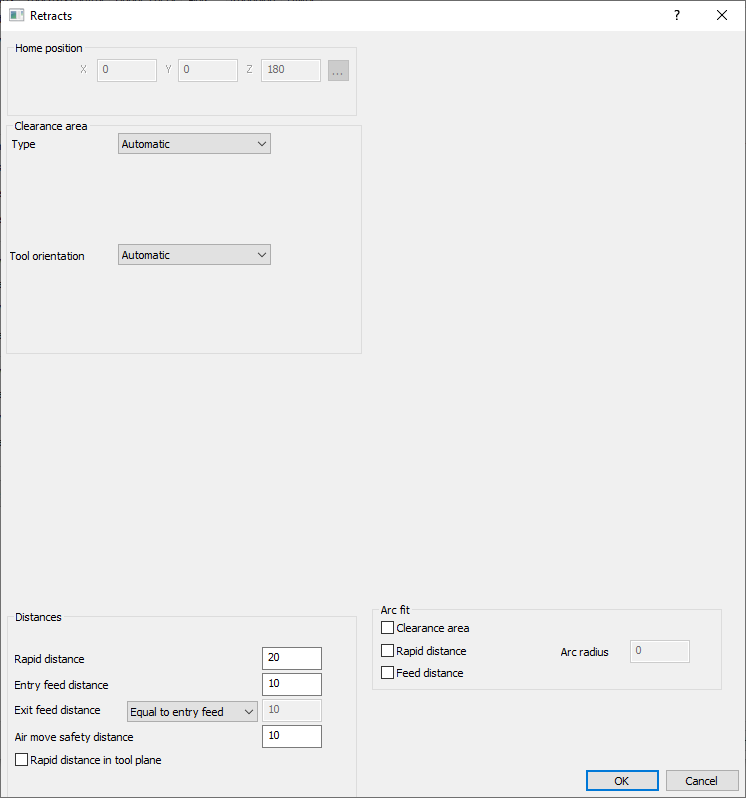

退刀

定義刀具離開工件到安全位置的運動。

• 安全區域:

  • 指定工件周圍的安全空間。

  • 形狀：平面、圓柱體、球體。

  • 方向：基於軸、用戶定義或加工方向。

• 距離:

  • 快速距離：刀具快速移動的距離。

  • 進給進刀距離：刀具以切入進給率接近的距離。

  • 進給退刀距離：刀具以切入進給率退出的距離。

  • 空中移動安全距離：空中移動期間的最小安全距離。

• 圓弧擬合: 在退刀過程中創建平滑的圓弧。

• 安全區域刀具方向: 將刀軸與安全區域法線對齊或反對齊。

• 退刀類型: 退刀至安全區域、快速距離或進給距離。

• 退刀路徑: 直線或圓弧擬合。

• 關鍵考量

  • 選擇的連接類型必須滿足安全條件。

  • 過切檢查會影響可用的連接類型及其行為。

  • 對於基於毛坯的模式，可以使用“沿毛坯”選項。

  • 距離差異化可應用於層和切片。
