簡介

定義輪廓線元素上的錐度，可以是恆定的或變化的，我們可以在銳角上添加圓角。此功能在 EDM 和銑削中均可用。

備註 :

  • 錐度不是幾何圖形，而是分配給輪廓線的資訊。

  • 完成這些資訊後，您需要使用 EDM 錐度切削循環或錐度銑削循環來定義刀具路徑。

  • 或者，您也可以使用 4 軸幾何圖形功能從錐度創建幾何圖形，以 4 軸模式進行加工（或使用創建的實體上的形狀循環）。

▶️ 您可以在頁面底部觀看影片： 點擊此處

創建錐度

1. 定義輪廓線：

  • 點擊幾何圖形。

  • 檢查輪廓線方向是否正確（箭頭指示），如果不正確，請右鍵單擊並選擇 反轉方向。

  • 點擊輪廓線的第一個元素

  • 選擇 中間

  • 點擊輪廓線的最後一個元素（在我們的例子中是同一個元素）

  • 選擇 中間

起點為白色，第一個元素為深紅色。

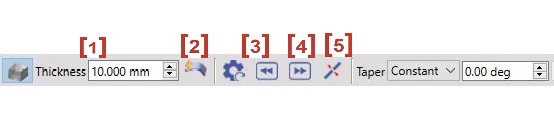

2. 對話框：

  • 輸入 厚度 零件的：厚度 = 10.00 mm [1]

  • 選擇 方向 錐度的：在幾何圖形下方或上方 [2]

  • 您可以 切削 使用...來切削 [5] : you have first to select the element to cut with a click or with [3] and [4] .

  • 輸入 錐度的值 在第一個元素上。

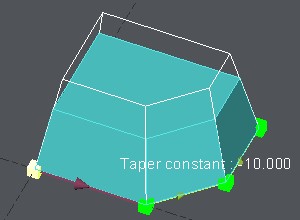

    沿輪廓線定義了恆定錐度，在角度處帶有圓錐角。

如果需要，您現在可以 逐個更改錐度值 ：點擊要修改的元素，或使用按鈕 [3] and [4] to select the previous or the next element.

關於錐度值的備註：

您也可以點擊實體的錐面 實體 來 直接讀取值 錐度的。

首先點擊“吸管”圖標，然後點擊實體的面：值將自動讀取並創建錐度。

3. 變形錐度：

在單一元素上：

Click on the element, choose [1] and type in the starting value and the ending value of the evolutive taper.

在多個元素上：

Click on the first element, choose [1] and type in the starting value and the ending value of the evolutive taper. Then click on End elt [2] and click on the last element.

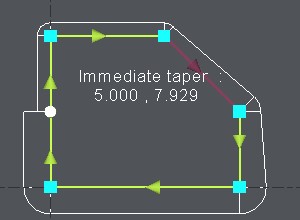

右側的範例顯示了一個變形錐度，在 2 元素從 5° 到 10° ，GO2cam 會逐個計算並顯示錐度，這裡第一個元素從 5° 到 7.929° ，下一個元素從 7.929° 到 10° .

4. 圓錐角：

預設情況下，一旦定義了第一個錐度，GO2cam 會在銳角處自動生成圓錐角。當然您可以更改它：
通過點擊或使用...選擇一個角 [1] :

  • If you want to cancel the corner, uncheck the box [2] , there is no more conical corner on the angle chosen.

  • 要取消所有圓角，請取消選中該框並單擊按鈕 全部。

關於圓角的備註： 您也可以在錐度切削循環的策略頁面中定義自動圓角。在這種情況下，它們是針對整個輪廓線定義的。這與您在此錐度功能中定義的圓角無關。

  • 如果您想要 無圓角 定義 無圓角 在錐度功能中 並且無圓角 在循環策略中。

  • 如果您想要圓角 在每個角度 : 任一 您可以在錐度功能中定義它們， 或 您可以在策略中定義它們。

  • 如果您想要 一些 圓角：在...中定義它們 精確地 在錐度功能中並定義 無圓角 在策略中。

5. 確認：

選擇 另一個輪廓線 來定義錐度，或 退出 該功能，請再次單擊“輪廓線上的錐度”功能。

您也可以通過按下 Esc 鍵 或在 GO2cam 中選擇另一個選單或功能來退出該功能。

在加工編輯器中進行選擇之前，錐度不會顯示出來。
另請閱讀：錐度切削選擇

該 顯示 錐度的顯示已大大修改。

視覺化採用 3D 和顏色約定：

  • 藍色 : no taper

  • 綠色 : taper (in die mode)

  • 紅色 : undercut (in die mode)

在沖模模式下，綠色和紅色邏輯上是相反的。

沖模/凹模模式的選擇通過按鈕在對話區域中完成。

您還可以選擇以 透明度 或不以圖標顯示彩色面：

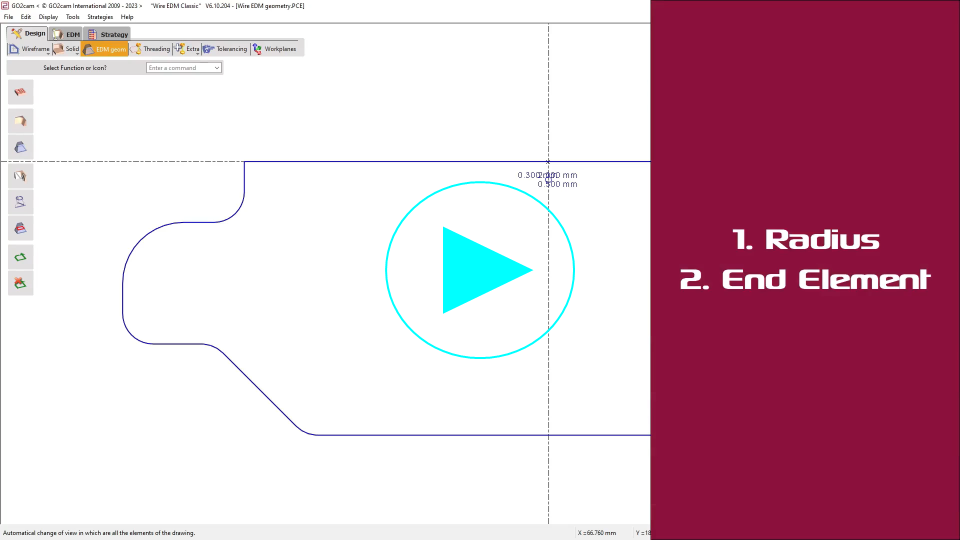

▶️ 您可以觀看過程範例影片：

Taper on Profiles Radii and End Element Parameters-20240814-111643.png
