簡介

是 狀態列 位於 GO2cam 視窗底部，用於集中圖形和設計控制的互動式條狀區域，例如座標和格點、工作平面、作用中顏色、圖層、屬性、實體邊緣顯示以及資訊視窗。

直接從狀態列存取格點選項。狀態列對話方塊提供直接存取格點設定和設計座標定義（笛卡兒或極座標、絕對或相對）。它取代了先前背景彈出視窗，增強了格點的可見性。您可以在設計幾何圖形或其他操作時，使用 Ctrl 鍵呼叫。
	新的格點顯示會根據您的縮放等級自動調整格點間距，並高亮顯示每五條線。這提供了清晰、比例感知的參考，讓距離和方向一目了然。請觀看下面的影片以了解示範。

對於車削，選擇直徑和半徑座標已從彈出選單移至狀態列中的 切換按鈕 ；目前的模式始終顯示在那裡，因此您可以查看哪個座標模式是作用中的。

平面列表出現在狀態列中。選擇一個平面將其設定為目前的工作平面。

左側的核取方塊用於篩選 屬於目前平面的圖素 .

按右鍵存取指令：

	恢復平面	點擊圖素以顯示其平面編號並將其選為目前平面。
	編輯目前平面	透過重新命名、刪除或更改建立特性（角度、原點座標等）來修改目前平面。您無法修改參考平面。
	重新命名	新平面會收到自動編號和名稱。您之後可以重新命名它。
	刪除目前平面	除非它包含圖素或您從它建立了另一個平面，否則您可以刪除目前平面。您無法刪除參考平面。
	資訊	顯示平面名稱、類型以及相對於參考平面的座標。

作用中顏色顯示在狀態列中，不再於頂部調色盤中管理。

GO2cam 提供基於 RGB 模式的無限調色盤 （紅/綠/藍）。

點擊顏色圖示以開啟右側所示的對話方塊：

左側的核取方塊用於篩選並僅顯示具有作用中顏色的圖素。

您可以快速存取作用中圖層的列表並選擇目前圖層。圖層列表和表格可透過 按右鍵 取得。您也可以 重新命名 圖層，並透過輸入其編號來選擇目前圖層。

The checkbox on the left enables filtering elements to show only those in the current layer. For more information on layers, 點擊此處 .

	恢復圖層	點擊圖素以顯示其圖層編號並將其選為目前圖層。
	選擇圖層	開啟圖層列表以修改目前圖層。
	重新命名	命名目前圖層。
	管理圖層	開啟圖層表格以自訂圖層檔案 (*.LAY)、指定名稱等。
	將目前圖層複製到…	將某圖層的所有內容複製到另一個圖層。選擇目前圖層，點擊指令，然後輸入重複圖層的編號。
	輸入編號	透過編號選擇圖層。

屬性管理

目前屬性在調色盤中定義：顏色、線條類型、線條粗細和圖層編號。

此指令允許按屬性類型篩選圖素，例如僅顯示紅色圖素。您也可以透過吸管點擊圖素來恢復現有屬性。

透過重新組織和改進的對話方塊，可以進行多重選擇。

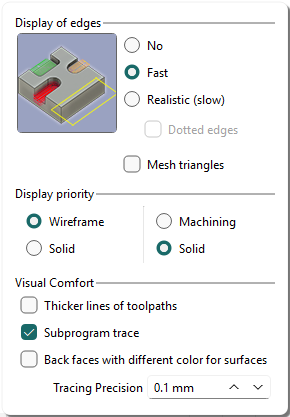

使用對話方塊來設定邊緣顯示並設定 2D、3D 和加工操作的顯示優先順序。

三種模式顯示邊緣。顯示優先順序提供兩種選項：選擇是否顯示線架構高於實體 . 選擇是否顯示加工操作高於實體 .
較粗的線條表示粗體刀具路徑。
子程式追蹤：如果存在加工循環副本，GO2cam 會顯示或不顯示它們。
背面使用不同的顏色顯示曲面，以區分它們。
追蹤精度：顯示實體的公差（您可以閱讀有關此主題的常見問題解答：點擊此處 )

對於大型零件，請使用 快速/實體/實體 組合以加快處理速度：節省高達 25% 的時間，改善運動，並優先顯示實體以更清晰地理解零件。

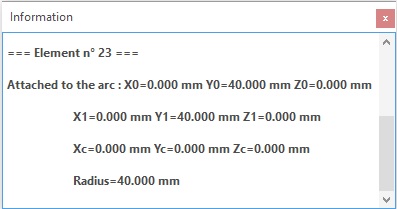

當出現訊息時，對話方塊會 10 秒後關閉 淡出，但訊息會保留。行為說明：

使用紅色圖示關閉視窗會刪除訊息，並將資訊圖示恢復為 非作用中 狀態。
