關於已分析實體的平面資訊和裝置。分析的平面將顯示在表格中。

縮放選擇 ：當在列表中選擇一個元素（孔、面等）時，如果無法在實體上定位它，請點擊此按鈕 進行縮放 到它。

資訊： 點擊此圖示，然後點擊實體上的任何元素以獲取其資訊；您將獲得其座標和值，並可以在元素列表中定位它，其中會將其加底線標示。

工作平面 ：了解分析是在哪個工作平面上進行的。

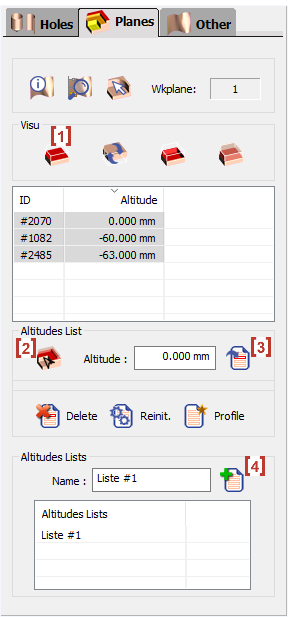

平面表格：

A 參考編號 將分配給每個平面，並顯示對應的 Z 高度 。

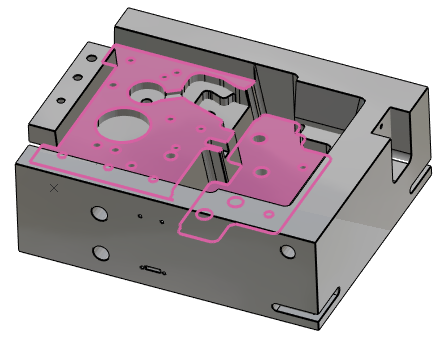

當您點擊表格中的行時，平面將在實體上 高亮顯示 。

使用 Ctrl 和 Shift 鍵（如同在 Windows 中的任何樹狀結構一樣），您可以同時選擇多個平面。

額外功能： 可透過點擊行上的 右鍵 來存取 :

• 縮放 到所選平面。

• 建立邊緣 所選平面的。

平面操作：

輪廓： 您可以顯示一個 2D 輪廓來限制列表，僅包含輪廓內的平面。

刪除： 您可以從列表中刪除一個平面（對於建立高度列表很有用，請參閱相關章節）。

重新初始化： 刪除或新增平面後，您可以重新初始化列表。

Adding planes: 您 您可以透過兩種不同方式將平面新增至列表：

• 點擊 [2] ，然後顯示實體上的邊緣或交線，對應的 Z 平面將新增至列表中。

• 您也可以直接在「高度」欄位中輸入值，然後點擊 [3] 將此高度新增至列表中。

視覺化： 點擊 [1] 以啟動截面視覺化。

這些功能在「動態截面視覺化」章節中有詳細說明。

高度列表：

此裝置對於形狀加工非常有用：您可以強制刀具在任何您想要的高度通過。

1. 刪除列表中無用的平面，以便您只能看到想要的平面。如上所述，您也可以手動新增平面。

2. 然後在「名稱」欄位中輸入名稱並按 Enter 鍵。

3. Then click on [4] to save the list and add it on the table.

您可以根據需要在零件上建立任意數量的列表。

這些列表用於在形狀加工循環的策略頁面中定義「高度列表」參數。若要了解更多關於該參數的資訊，請 點擊此連結。

觀看此影片，展示高度列表的使用。
