關於已分析實體的所有其他平面（例如：錐度平面和倒勾平面）的資訊。

縮放選擇 ：當清單中的圖素（孔、面等）被選取時，如果您無法在實體上找到它，請點選此按鈕 進行縮放 至該圖素。

資訊： 點選此圖示，然後點選實體上的任一圖素以取得其資訊；您將獲得其座標和數值，並可在圖素清單中找到它，該圖素將會被劃底線。

工作平面 ：了解分析是在哪個工作平面上進行的。

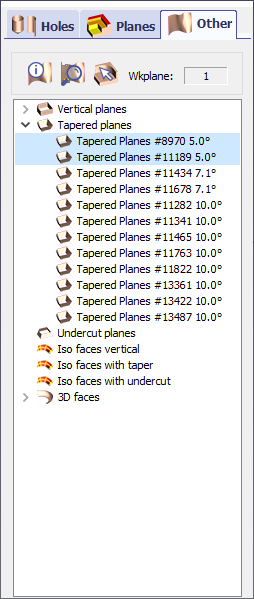

此表格的目的是提供關於所有非孔、圓柱和平面類型的面之資訊。

共有 5 種面類型：

1. 垂直平面

2. 錐度平面：將提供錐度角度。

3. 倒勾平面：這些錐度面在目前平面上無法觸及。

4. ISO 垂直面：曲面；可使用 2 軸銑削循環進行加工。

5. 3D 面：這些面無法使用 2 軸銑削循環進行加工。

當您點選表格中的行時，平面將會 反白顯示 在實體上。

使用 Ctrl 和 Shift 鍵（如同 Windows 中的任何樹狀結構），您可以同時選取多個平面。

額外功能： 透過點選行上的 右鍵 來存取 :

• 縮放 至選取的平面。

• 建立所選平面的 邊緣。

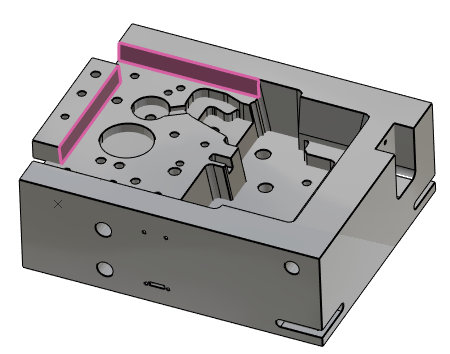

選取的兩個面是 5° 錐度； 從視覺上看，可以在模型中區分出錐度 。但錐度可能是 0.1°； 在此情況下， 需要進行分析 以取得資訊。 實體分析：平面
