在 GO2cam 中，安全區域是當執行重新定位、層次變更或換刀時，刀具退刀的邊界。刀具的運動被限制在設定的區域內。

該指令可透過 素材定義對話框 對話框中的 安全區域標籤頁 .

• 在 自動實體導入 之後，在驗證支撐面後，系統會自動提示您進入素材對話框，您可以在其中首先定義安全區域。

• 您也可以隨時透過在 加工樹狀結構 上雙擊或右鍵點擊並選擇 編輯 來存取該指令，以進入 素材 對話框。

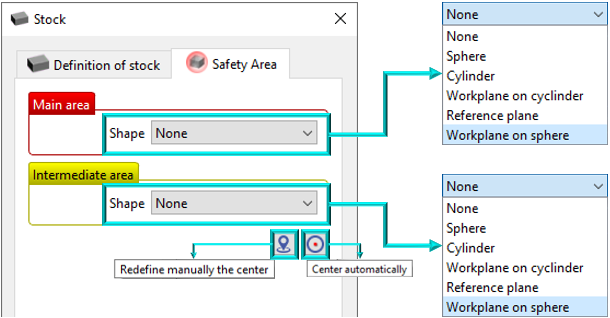

此標籤頁提供設定，用於定義 主區域 和 中間區域 .

該 主區域 根據所選的 形狀 定義包圍素材的安全區域。根據該形狀，可以定義半徑/直徑和長度，並相應選擇參考的 軸 。

也可以在包圍區域上套用一個 邊界 值

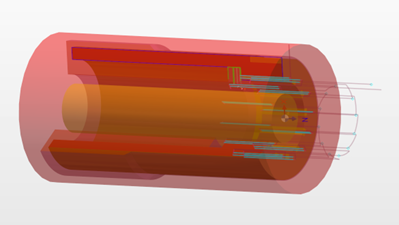

該 中間區域 定義內部安全區域，例如用於空心體。

內部包圍區域顯示為橙黃色實體。參數與主區域相同。

該 安全區域的中心 可以透過 手動選擇點 或插入特定座標來定義。點擊 自動置中 將會將安全區域重新定位到零件的幾何中心。

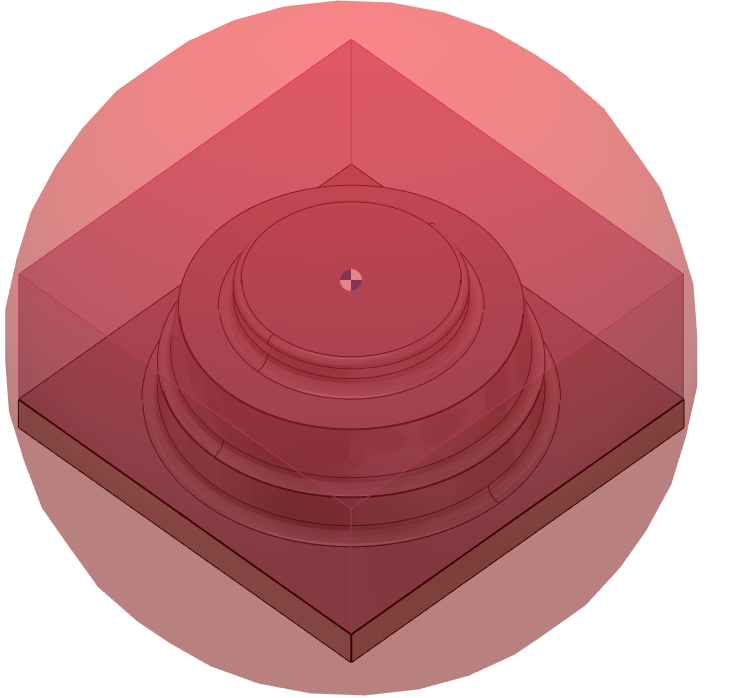

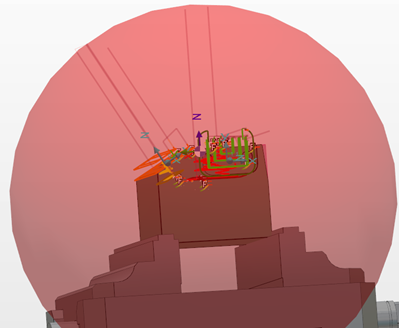

在此情況下，素材被包圍在組件質心周圍的球體中。刀具路徑會延伸至邊界。

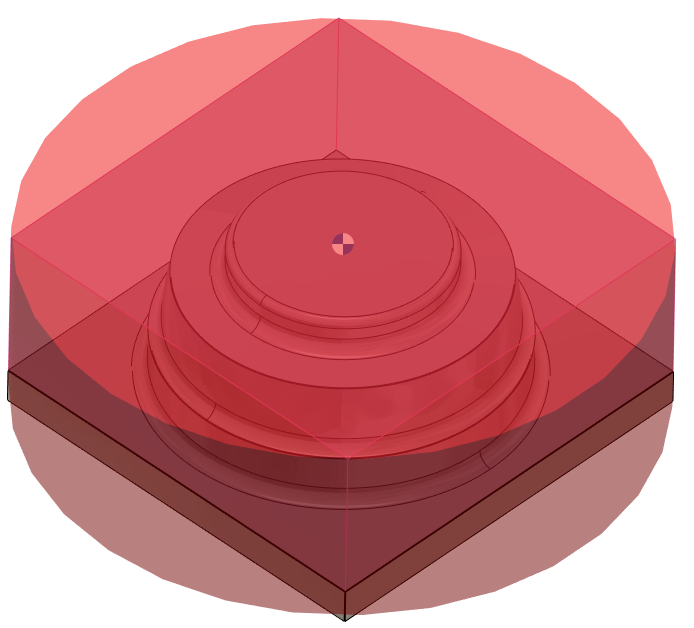

邊界包圍的定義類似於球體，但具有圓柱形狀。此外，還可以修改圓柱體的軸及其長度。

此類型非常適合車削零件。

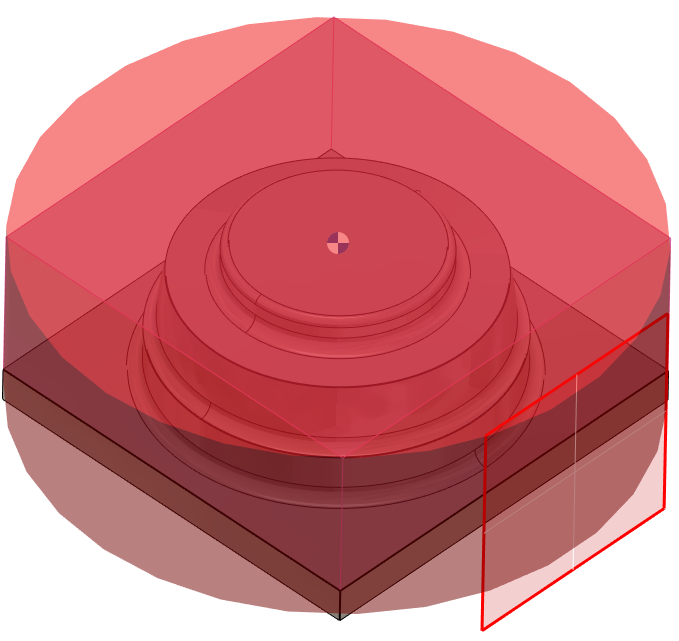

使用此選項時，僅考慮圓柱體的外部表面。未通過該表面的操作（例如在此情況下的「頂部」操作）將在循環中設定的位置結束。

所有其他加工操作將結束於一個「虛擬」平面，該平面始終放置在垂直於加工方向的圓柱體面上。

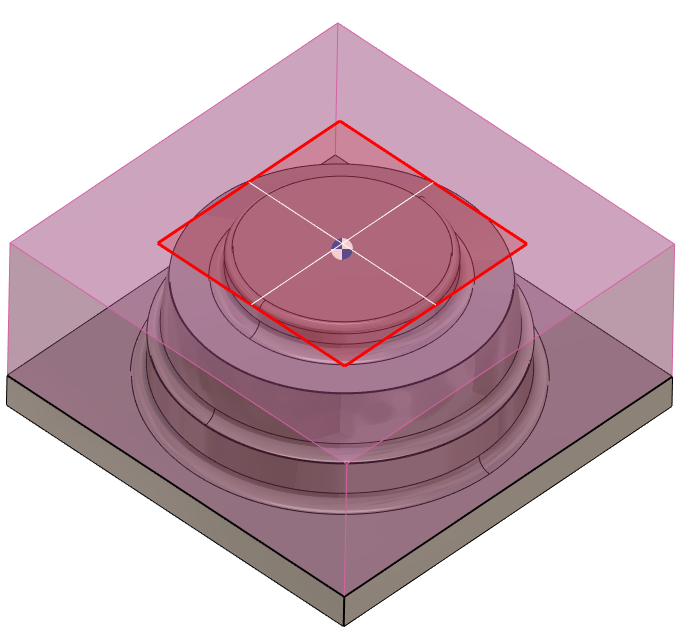

在此情況下，將根據參考軸生成相應的安全平面區域，所有刀具路徑將延伸至該區域。

不接觸此平面的刀具路徑將不受影響。

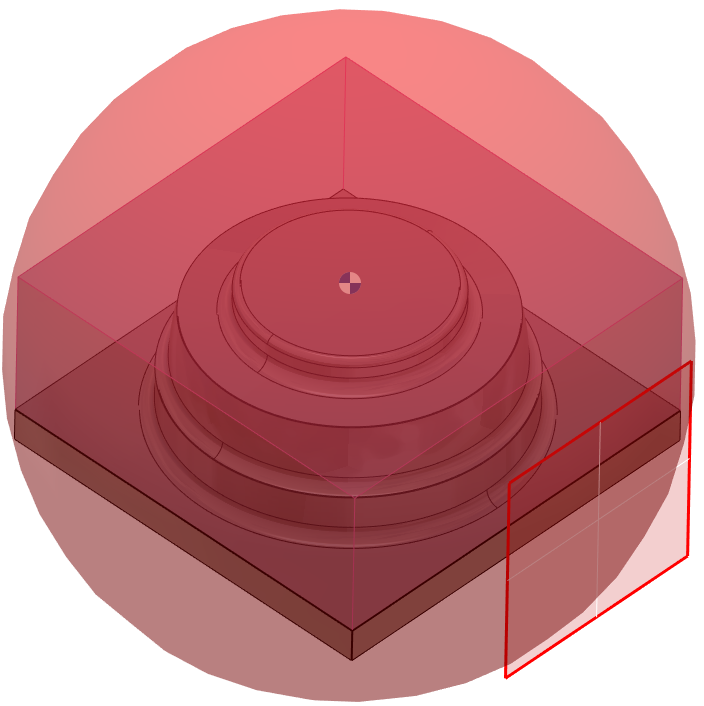

使用 球體上的工作平面 ，您可以獲得一個用於定義安全區域的通用工具。

在這裡，球體選項和平面選項結合在一個設定中，為銑削零件提供最佳設定。

加工 Z - 刀具的快速移動會沿著循環的當前 Z 方向移動到安全區域。

垂直 - 循環快速移動完成後，刀具的快速移動會沿著垂直於安全區域包圍體表面的方向（法線）移動。這通常會在刀具路徑中產生一個彎折，同時也最小化了到安全區域的移動距離。

使用相同刀具的兩個操作之間的連結可以透過 5 軸同步運動 .

來完成。此選項可在 安全區域 的 銑削循環 選項中找到。若要使用它，請在 素材 對話框中定義安全區域，然後在循環策略中選擇 遵循 5 軸區域 .
