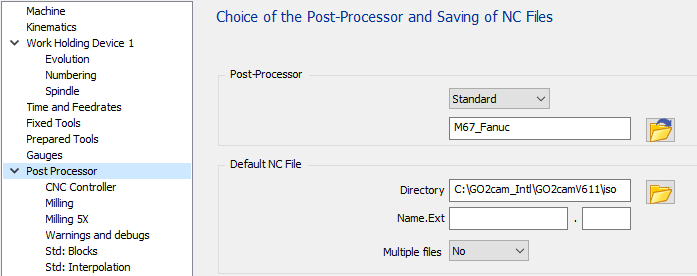

標準配置包含三個頁面來管理所有可用的選項： 第一個頁面“CNC Controller”是關於 CNC 選項。 第二個頁面“Milling”允許為銑削、刀具、冷卻液和原點調整輸出。 第三個頁面“Milling”是關於 5 軸參數。 |
|

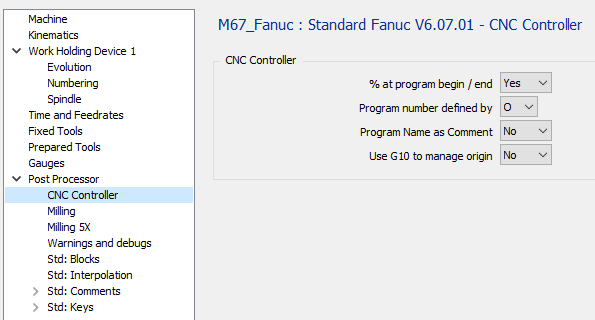

CNC Controller 頁面
CNC Controller 區塊
|
程式開始/結束時的百分比
|
選項 |
結果 |
|
否 |
O1000 … M30 |
|
是 |
% O1000 … M30 % |
程式號碼定義方式
|
選項 |
結果 |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
程式名稱作為註解
|
選項 |
結果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 (PART NAME) … M30 % |
使用 G10 管理原點
|
選項 |
結果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
Milling 頁面
Milling 區塊
|
為 CNC 模擬輸出素材
|
選項 |
結果 |
|
否 |
% O1000 … |
|
是 |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … |
為所有操作輸出刀具和平面
|
選項 |
結果 |
|
否 |
(OP 1 WITH TOOL 1 AND PLANE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (OP 2 WITH TOOL 1 AND PLANE 1) … |
|
是 |
(OP 1 WITH TOOL 1 AND PLANE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (OP 2 WITH TOOL 1 AND PLANE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … |
使用參數設定進給
|
選項 |
結果 |
|
否 |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
是 |
#1 = 200 #2 = 160 T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |
刀具選項區塊
|
輸出刀具列表
|
選項 |
結果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (START TOOL LIST) (T01 END MILL D10) (T02 DRILL D08) … (END TOOL LIST) … |
換刀
|
選項 |
結果 |
|
手動 |
… M00 … |
|
自動 |
… T01 M06 … |
|
自動 + 預選 |
… T01 M06 T02 … |
在最後一把刀之後預選第一把刀
|
選項 |
結果 |
|
否 |
(FIRST OPERATION) T01 M06 T02 … (LAST OPERATION) T05 M06 … M30 |
|
是 |
(FIRST OPERATION) T01 M06 T02 … (LAST OPERATION) T05 M06 T01 … M30 |
換刀在
|
選項 |
結果 |
|
1 個區塊 |
… T01 M06 … |
|
2 個區塊 |
… T05 M06 … |
原點選項區塊
|
輸出原點列表
|
選項 |
結果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (START ORIGIN LIST) (G54) (G55) (END ORIGIN LIST) … |
原點位置
|
選項 |
結果 |
|
軸旋轉後 |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
軸旋轉前 |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
多原點管理
|
選項 |
結果 |
|
僅原點 |
% O1000 … G54 … |
|
原點 + 偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
無 MTE 時：
如果選項設定為“僅原點”，則針對零件上的每個原點，我們將輸出不同的 G 代碼，G54，然後是 G55、G56… 這表示您受 CNC 管理的原點數量限制。如果您可以有多個原點，則必須使用第二個選項“原點 + 偏移”。
如果選項設定為“原點 + 偏移”，則只輸出 G54 並使用 G158 進行偏移。
有 MTE 時：
原點可以在原點名稱中定義，語法如下：“$G54_”。這表示 G54 將在 NC 程式中使用。如果沒有定義解碼名稱，則輸出預設原點 G54。
如果您使用“原點 + 偏移”，則必須只為所有操作使用一個原點，因為所有偏移都是從參考平面原點或單一原點計算的。
您可以在底線後添加任何文字來識別您的偏移量：“$G54_Up”、“$G54_Right”、…
對於 5 軸機台：
原點偏移量使用傾斜平面功能 G68.1 輸出（如果設定為輸出）。這表示不輸出 G52。
冷卻液選項區塊
|
冷卻液啟動位置
|
選項 |
結果 |
|
隨主軸 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
隨平面移動 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
隨下刀移動 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
Milling 5X 頁面
Milling 5X 參數
|
為 3+2 軸使用傾斜工作平面
|
選項 |
結果 |
|
否 |
… T01 M06 C180 B-90 … |
|
是 |
… T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
旋轉軸
|
選項 |
結果 |
選項 |
結果 |
|
鎖定 1 第1 旋轉軸 |
鎖定 2 第2 旋轉軸 |
||
|
空白 |
… C180 … |
空白 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解鎖 1 第1 旋轉軸 |
解鎖 2 第2 旋轉軸 |
||
|
空白 |
… C180 … |
空白 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |
用於平面變換的固定區塊（無 MTE 時使用）
|
啟用固定區塊進行平面變換
此選項僅在機台配置中未定義運動學時使用。
|
選項 |
結果 |
|
勾選 |
如果發生平面變換，將輸出定義的固定區塊。 |
|
取消勾選 |
如果發生平面變換，將輸出標準區塊。 G00 G91 G28 Z0 |
第一和第二區塊
為避免標準輸出，請勾選選項以啟用固定區塊，並將第一個和第二個區塊欄位留空。
|
選項 |
結果 |
|
空白 |
… … |
|
“G00 Z100” |
… G00 Z100 … |
啟動頁面
|

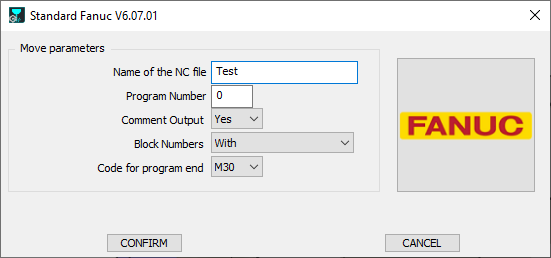

已定義機台運動學 |

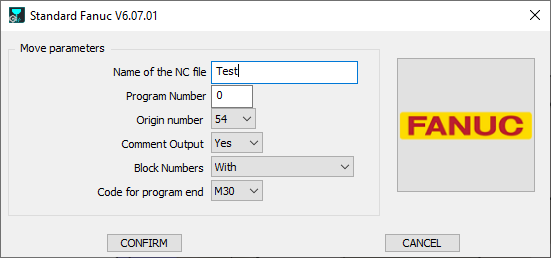

未定義機台運動學 |
|
|
NC 檔案名稱
在此定義生成的 NC 檔案名稱。副檔名必須在 MCF 配置中定義。
程式號碼
如果定義為 0，則程式名稱將設為 1。
|
選項 |
結果 |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
原點號碼
此參數僅在機台檔案未定義運動學時使用。該參數定義 NC 程式中使用的第一個原點。
如果處理多原點的參數設定為“僅原點”，則每次平面變換時，原點號碼都會遞增。
|
選項 |
結果（截至 8055） |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
註解輸出
|
選項 |
結果 |
|
否 |
… T1 M6 … |
|
是 |
… (FACING) (END MILL D12) T01 M06 … |
區塊號碼
|
選項 |
結果 |
|
有 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
無 |
O1000 T01 M06 G0 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
僅換刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程式結束代碼
|
選項 |
結果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
