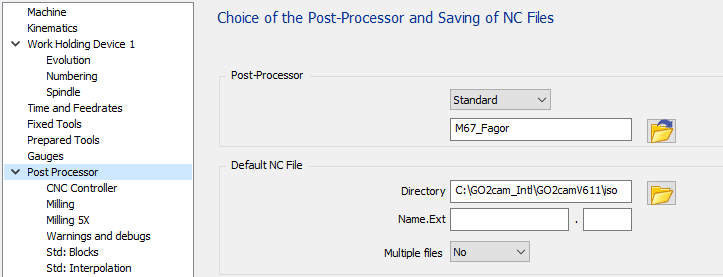

標準設定包含三個組態頁面來管理所有可用的選項： 第一個頁面“CNC Controller”是關於 CNC 選項。 第二個頁面“Milling”允許為銑削、刀具、冷卻液和原點調整輸出。 第三個頁面“Milling”是關於 5 軸參數。 |
|
CNC Controller 頁面
CNC 組態
|
選項 |
結果 |
|
|
8055 前 |
部分輸出是為了符合 Fagor 8050 和 8055 的程式編寫。 |
|
|
8055 後 |
部分輸出是為了符合 Fagor 8060 及之後的程式編寫。 |
例如，程式開始、固定循環和傾斜工作平面的輸出是不同的。
刀具補償
對於選項“D..”，刀具補償在循環的技術頁面讀取
|
選項 |
結果 |
|
|
D1 |
….T01 D0 1 … …T10 D0 1 … |
|
|
D.. |
…T01 D0 1 … …T10 D 10 … |
Milling 頁面
Milling 區塊
為 CNC 模擬輸出素材
對於 Fagor 後處理器，此選項沒有輸出
|
選項 |
結果 |
|
|
否 |
%1000 … |
|
|
是 |
%1000 … |
輸出所有操作的刀具和平面
|
選項 |
結果 |
|
|
否 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;OP 2 WITH TOOL 1 AND PLANE 1 … |
|
|
是 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;OP 2 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. S.. … |
使用參數作為進給
|
選項 |
結果 |
|
|
否 |
T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
|
是 |
P1 = 200 P2 = 160 T01 M06 G0 X.. Y.. G43 H1 Z.. Z-.. FP2 G1 X.. Y.. FP1 … |
刀具選項區塊
輸出刀具列表
|
選項 |
結果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;START TOOL LIST ;T01 END MILL D10 ;T02 DRILL D08 … ;END TOOL LIST … |
換刀
|
選項 |
結果 |
|
|
手動 |
… M00 … |
|
|
自動 |
… T01 M06 … |
|
|
自動 + 預選 |
… T01 M06 T02 … |
最後一把刀之後預選第一把刀
|
選項 |
結果 |
|
|
否 |
;FIRST OPERATION T01 M06 T02 … ;LAST OPERATION T05 M06 … M30 |
|
|
是 |
;FIRST OPERATION T01 M06 T02 … ;LAST OPERATION T05 M06 T01 … M30 |
換刀在
|
選項 |
結果 |
|
|
1 個區塊 |
… T01 M06 … |
|
|
2 個區塊 |
… T05 M06 … |
原點選項區塊
輸出原點列表
|
選項 |
結果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;START ORIGIN LIST ;G54 ;G55 ;END ORIGIN LIST … |
原點位置
|
選項 |
結果 |
|
軸旋轉後 |
… G49 X0. Y0. Z0. Q0 R0. S0 G54 |
|
軸旋轉前 |
G54 … G49 X0. Y0. Z0. Q0 R0. S0 |
多原點管理
|
選項 |
結果 |
|
|
僅原點 |
% O1000 … G54 … |
|
|
原點 + 偏移 |
% O1000 … G54 G158 X10 Y20 Z10 … |
無 MTE：
如果選項設為“僅原點”，則零件上的每個原點將輸出不同的 G 代碼，G54，然後是 G55、G56… 這意味著您受 CNC 管理的原點數量的限制。如果您需要更多原點，則必須使用第二個選項“原點 + 偏移”。
如果選項設為“原點 + 偏移”，則只輸出 G54 並使用 G158 進行偏移。
G158 功能僅適用於 CNC 8060 及之後的組態。
有 MTE：
原點可以在原點名稱中使用以下語法定義為“$G54_”。這意味著 G54 將在 NC 程式中使用。如果沒有定義解碼名稱，則將輸出預設原點 G54。
如果您使用“原點 + 偏移”，則所有操作必須只使用一個原點，因為所有偏移都是從參考平面原點或單一原點計算的。
您可以在底線後添加任何文字來識別您的偏移量“$G54_Up”、“$G54_Right”……
對於 5 軸機台：
原點偏移量使用傾斜工作平面功能 G49 或 #CS 輸出（如果設定輸出）。這意味著不輸出 G158。
冷卻液選項區塊
冷卻液啟動位置
|
選項 |
結果 |
|
|
與主軸一起 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
|
與平面移動一起 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
|
與下刀移動一起 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
Milling 5X 頁面
Milling 5X 參數
為 3+2 軸使用傾斜工作平面
傾斜工作平面預設使用歐拉角輸出。對於 Fagor CNC，歐拉角是圍繞 Z，然後是 Y，然後是 Z 的旋轉。
|
選項 |
8055 前結果 |
8055 後結果 |
|
|
否 |
… T01 M06 C180 A-90 … |
||
|
是 |
… T01 M06 G49 X.. Y.. Z.. Q-90 R180 S0 … |
… T01 M06 #CS NEW[1][MODE 2,-90,180,0] #TOOL ORI … |
|
旋轉軸
|
|||
|
選項 |
結果 |
選項 |
結果 |
|
鎖定 1 st 旋轉軸 |
鎖定 2 nd 旋轉軸 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解鎖 1 st 旋轉軸 |
解鎖 2 nd 旋轉軸 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |
用於平面變換的固定區塊（無 MTE 時使用）
|
|
啟用用於平面變換的固定區塊
此選項僅在機器組態中未定義運動學時使用。
|
選項 |
結果 |
|
勾選 |
如果發生平面變換，將輸出在機器組態中定義的固定區塊。 |
|
取消勾選 |
如果發生平面變換，則不輸出任何區塊。 |
第一個和第二個區塊
|
選項 |
結果 |
|
空 |
… … |
|
“G0 Z100” |
… G00 Z100 … |
啟動頁面
|

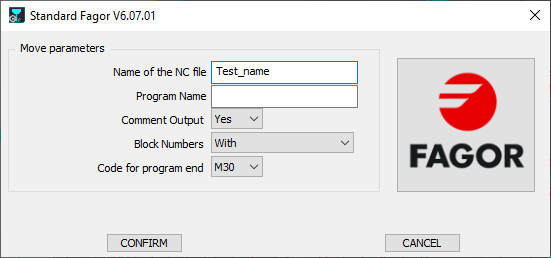

已定義機器運動學 |

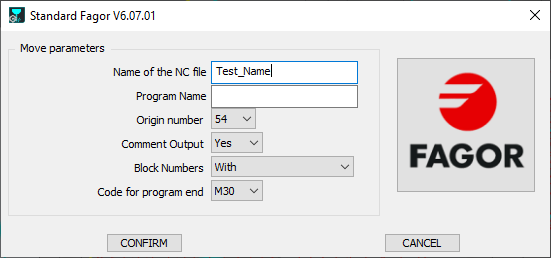

未定義機器運動學 |
|
|
NC 檔案名稱
在此定義生成的 NC 檔案名稱。副檔名必須在 MCF 組態中定義。
程式號碼
如果定義了空文字，則程式名稱將設為 1。
|
選項 |
8055 前結果 |
8055 後結果 |
|
空 |
% 1 , MX, … |
% 1 … |
|
“PROG1” |
% PROG1 , MX, … |
% PROG1 … |
原點號碼
此參數僅在機器檔案中未定義運動學時使用。該參數定義 NC 程式中使用的第一個原點。
如果處理多原點的參數設為“僅原點”，則每次平面變換時原點號碼會遞增。
|
選項 |
8055 前結果 |
|
54 |
%1, MX, T01 M06 G54 … |
|
55 |
%1, MX, T01 M06 G55 … |
註解輸出
|
選項 |
結果 |
|
否 |
… T01 M06 … |
|
是 |
… ;FACING ;END MILL D12 T01 M06 … |
區塊號碼
|
選項 |
結果 |
|
有 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M6 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
無 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
僅換刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程式結束代碼
|
選項 |
結果 |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
