定義


溝槽特徵可讓使用者設計標準或自訂的溝槽，並指定操作清單。

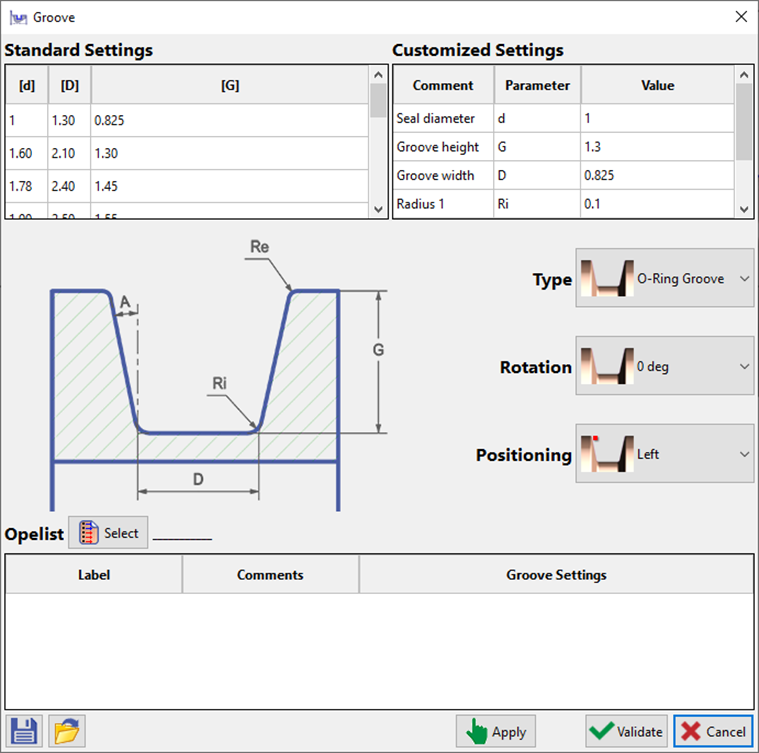

對話框介紹

在溝槽特徵中，您可以找到：

  1. 標準設定 ：此指令具有符合「DIN 標準」的預設值，確保溝槽的尺寸、角度、圓角和公差符合業界規範和法規。

  2. 自訂設定 ：此指令允許使用者根據其特定需求自訂溝槽參數。這包括調整溝槽寬度、深度、角度、圓角、倒角尺寸和公差等參數的能力。

  3. 指定操作清單 ：此指令與操作清單整合，操作清單是生產零件所需的加工操作列表。這確保溝槽操作在製造過程中得到正確的排序。

  4. 儲存與載入使用者偏好設定 ：此指令提供選項，讓使用者儲存其自訂的溝槽設定為預設值，以便將來使用，並載入先前儲存的預設值。


透過整合這些功能，新指令可以提供符合標準的溝槽生成，以及針對自訂加工需求的靈活性，從而提高使用者的生產力和效率。

如何使用操作清單？

以下是定義操作清單並在溝槽特徵指令中使用的工作流程：

建立操作清單

從文字選單中，使用 操作清單 > 建立 來建立一個空的「操作清單」。重新命名它，然後使用右鍵點擊來新增一個「直接溝槽」操作（ 新增 > 車削 > 溝槽 > 直接 )

參見 操作清單管理器 以取得更多關於操作清單建立的詳細資訊。

設定操作清單參數

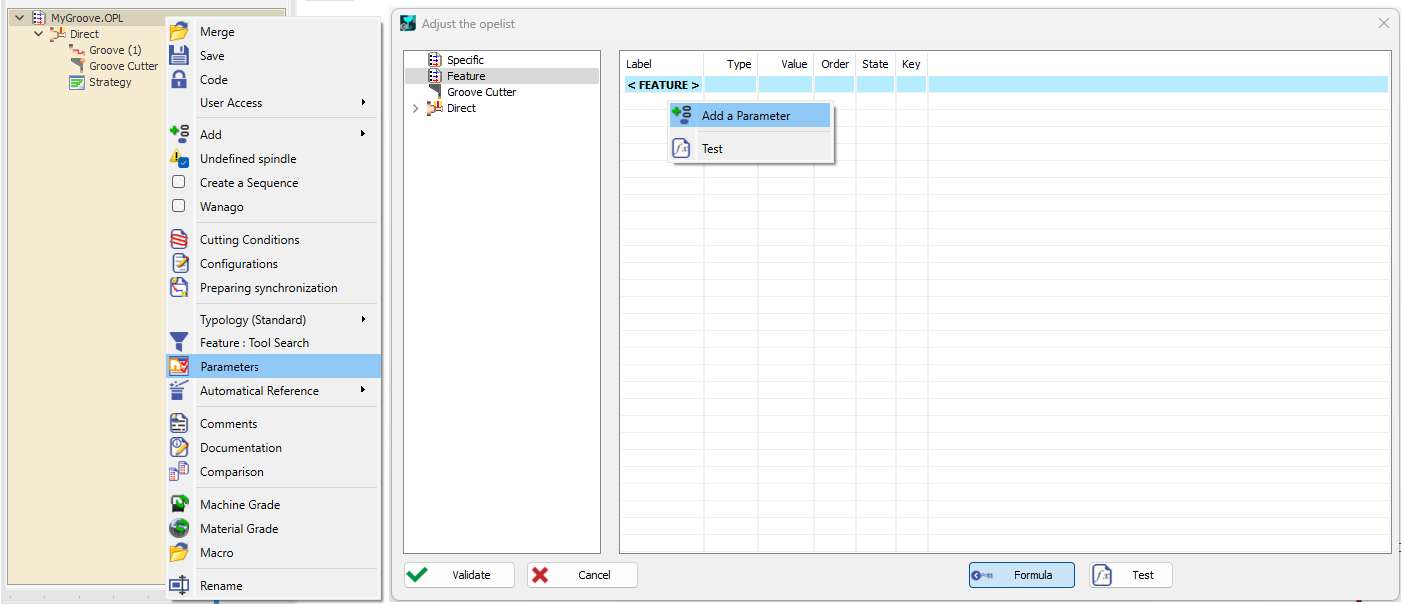

右鍵點擊操作清單名稱以存取操作清單參數。

點擊「公式」按鈕以顯示進階參數。

點擊「特徵」以顯示特徵參數，並右鍵點擊參數列表以新增參數。


然後新增兩個距離參數：寬度 (Width) 和半徑 (Radius)，並將它們的「鍵」(KEY) 欄位設定為 WIDTH 和 RADIUS。

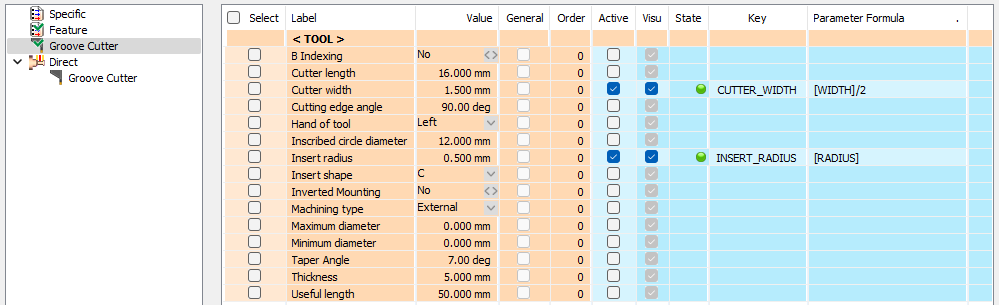

最後，在「溝槽刀具」參數中，將「刀具寬度」(Cutter width) 和「刀片半徑」(Insert radius) 連結到先前建立的特徵參數。


點擊「驗證」以確認參數並關閉對話框。

然後在「操作清單管理器」中點擊「驗證」以儲存您的操作清單。

使用操作清單

建立後，操作清單將顯示在「溝槽特徵」指令中，並可供選擇。現在可以將溝槽參數連結到操作清單的特徵參數 WIDTH 和 RADIUS，以設定刀具寬度和刀片半徑。


加工

現在可以透過使用 車削 > 工件 > 2D 特徵
