問題

如何從兩側加工孔？

解答

GO2cam 中可以使用兩種方法加工孔：

1. 自動

2. 手動

我們將在下面介紹這兩種方法

1. 自動

在此方法中，第一步是執行孔辨識。

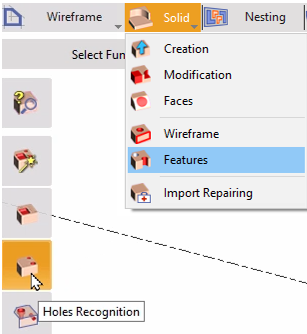

因此，在設計選項卡中，選擇實體 > 特徵。然後選擇孔辨識指令來啟動該特徵。

在範例中，我們將專注於單孔，如右側影像所示，長度為 90 公釐。

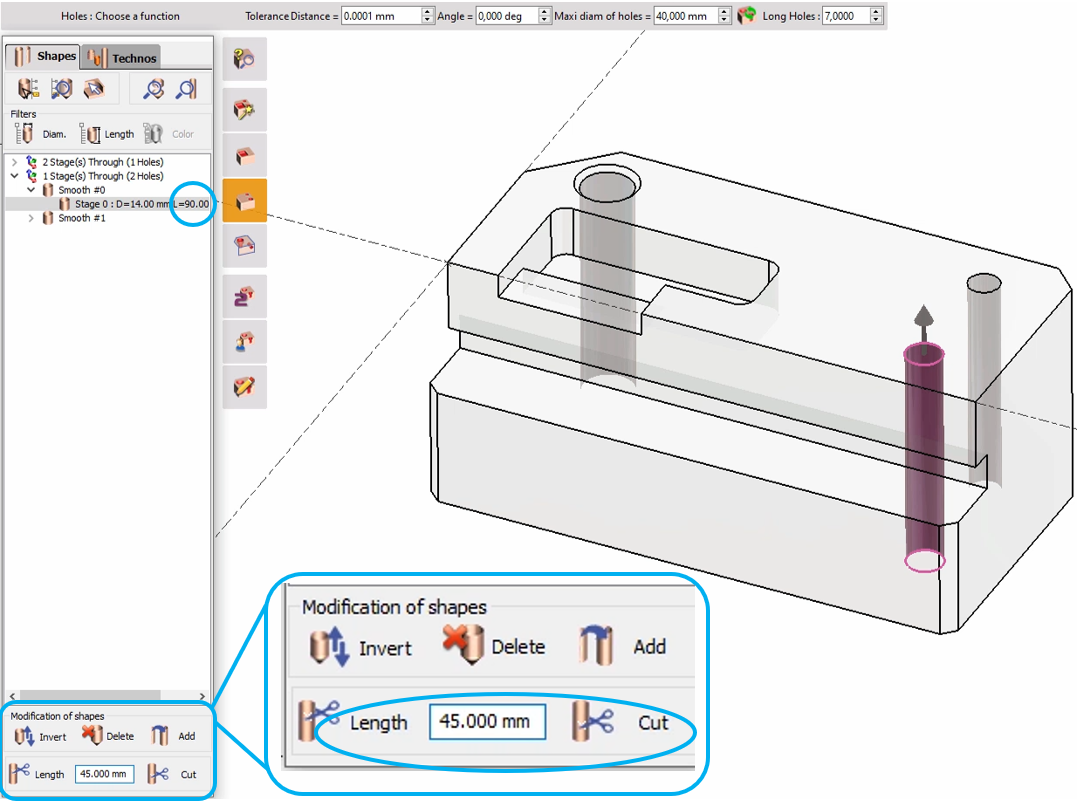

在 形狀修改 ，輸入孔長度的一半（45 公釐）的值，然後點擊「 一半 切削 」。 .

您可能會收到一個對話框，詢問「是否切削相同的孔？」，如果您希望對其他相似的孔執行相同操作，則可以選擇「是」，但在此範例中我們選擇「否」。

孔的拓撲結構被切分為 2 個元素 .

現在我們可以轉到技術選項卡，像平常一樣應用標準孔。

最後，在銑削選項卡中，選擇孔/特徵 > 自動。

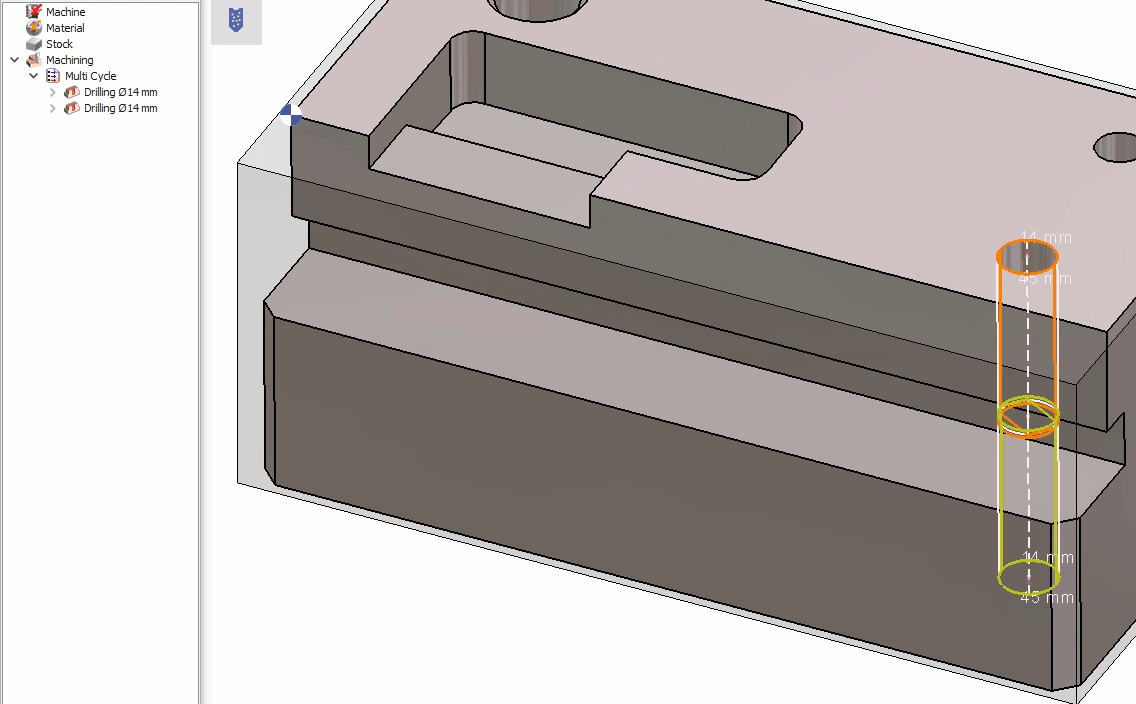

2 個獨立的平面 為孔生成，計算後，鑽孔將從上方進行一次（在中間位置），第二次從下方進行。

2. 手動

在此方法中，我們可以通過轉到孔/特徵 > 手動孔直接定義手動孔。

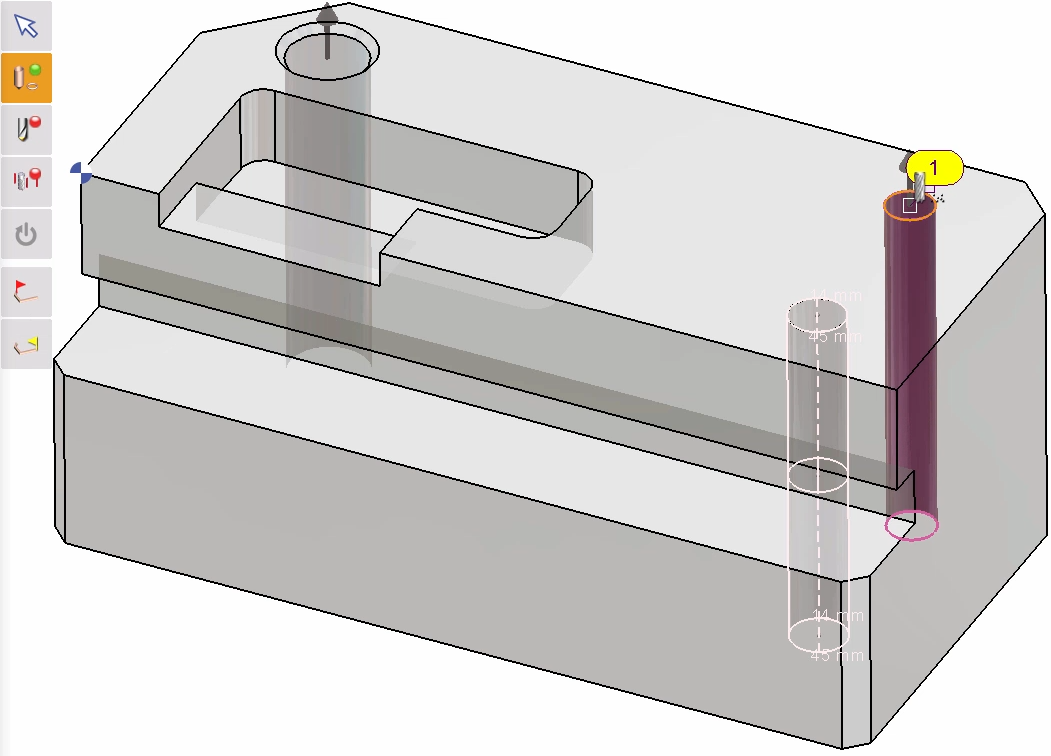

對於幾何圖形，選擇所需的孔（通常孔會自動辨識）。

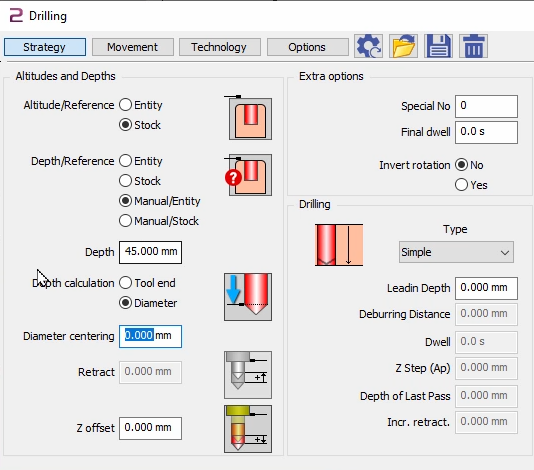

選擇刀具，並在鑽孔策略中設定：

高度/參考 ：素材

深度/參考 ：手動/實體

深度 ：到所需的長度（在此情況下為中間位置的 45 公釐）

並計算。

要從另一側加工 ，我們首先需要在該側為孔創建一個平面。最簡單的方法是右鍵單擊背面並選擇「曲面上的平面」。

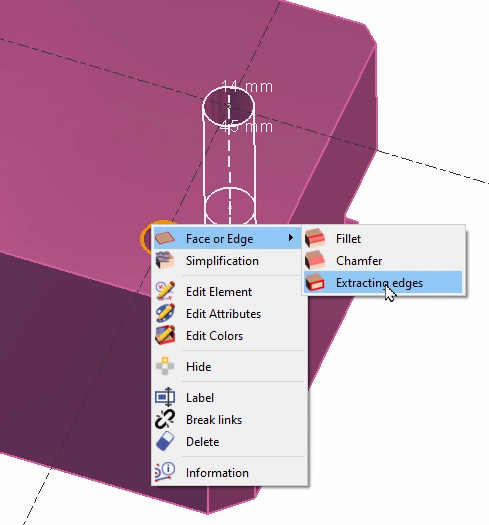

接下來，為了能夠從這一側辨識孔實體，我們必須提取孔的邊緣。這將有助於幾何圖形選擇。

最後，使用相同的刀具和策略應用手動孔循環，就像初始側一樣。對於幾何圖形，我們必須選擇提取的圓形邊緣（您可以隱藏實體以便於選擇）。

您可以觀看此範例右側的影片，其中詳細介紹了這兩種方法。

問題

如何為多階段孔加工將用戶孔指定給形狀？

解答

在孔辨識步驟中，選擇所需的孔（例如，我們將選擇一個 3 階段孔）後，我們有 兩個 指定用戶孔給選取的可能性。

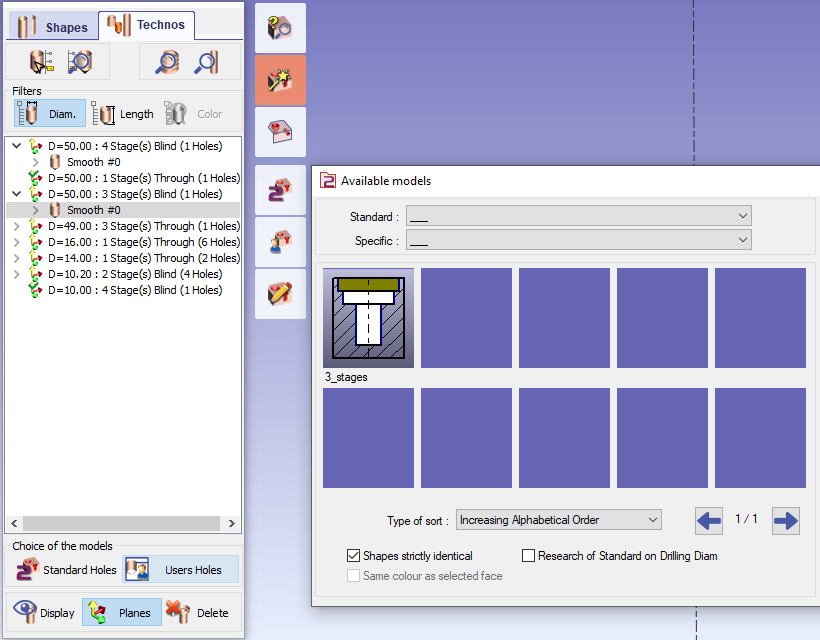

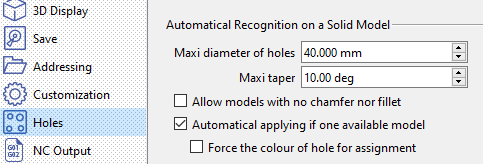

1/ 如果 用戶孔 範本 已可用 ，我們可以簡單地單擊「 用戶孔

」。

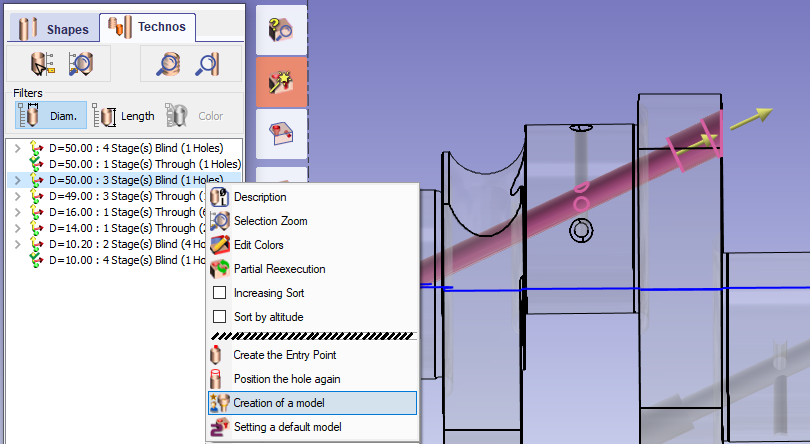

2/ 如果 用戶孔 範本 不可用 ，我們可以右鍵單擊所需的孔，然後選擇「 創建模型 '.

」

• 創建階段

• 恢復直徑和深度值

• 預定義操作列表

對於 形狀上的深度 在此點，我們無法訪問循環參數： 加工開始 and 深度 are 自動設定 according to the type of operation!

例如：

• 定心： 素材 和 手動/素材

• 鑽孔： 素材 和 實體

• 插補： 素材 和 實體

至於 操作列表 ，它們按直徑從小到大排列。（D3>D2>D1）

我們可以單擊「下一步」，最後命名並保存模型，然後將其應用於技術選項卡中選定的孔。

問題

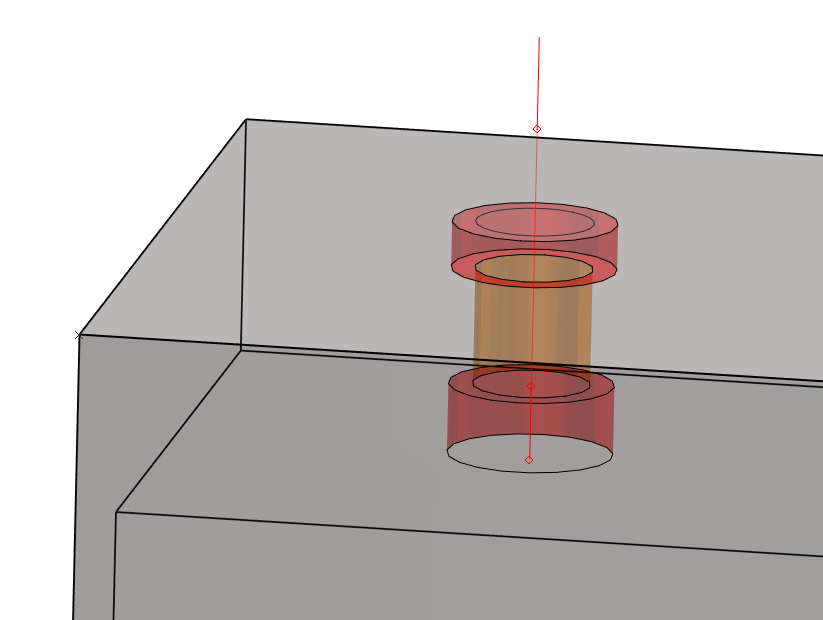

如何編程一個 頂部 和 背面 面沉頭孔？

解答

如果頂部和背面的兩個沉頭孔直徑相同，則可以使用 相同的刀具 和一個 單一循環 !

要執行沉頭孔操作，您必須勾選 是 到「 切入前加工頂部 」參數，此選項將允許您修改「高度/參考」和「深度」參數欄位。

Then we focus on how to set references: 高度和深度

• 對於在 孔 （標準或用戶）上的加工，直徑和深度值會自動讀取，選擇 實體 或 手動/實體 來定義深度。

• 對於在 圓 上的加工，選擇 素材 或 手動/素材 .

• 「 深度 和 背面深度 」用於沉頭孔的距離。

最後，我們定義了 背面安全距離和加工結束時的退刀 以保護刀具和加工過的麵。

輪到你了！

檔案： U形件.PCE

打開 「U形件.PCE」

一個口袋和一個鑽孔操作已編程。
您將在已鑽孔上編程頂部和背面沉頭孔操作。

兩個沉頭孔的直徑相同（14 公釐），頂面深度為 4 公釐，背面深度為 6 公釐。

切換到 銑削 .
位置 將自己置於對應於側面平面的位置。

• 選擇第一個孔。

• 刀具選擇：使用一個 可伸縮搪刀刀桿 。像右側所示編輯刀具。

• 選擇 背面加工 循環；編輯策略並 注意 由於我們在循環之前選擇了刀具，因此參數的自動選擇。

• 對於高度/深度參考，請使用上面詳細介紹的參數。

• 對於 深度 和 背面深度 ，分別插入 4 公釐和 6 公釐。

• 計算。

最終結果必須與右側相同。

問題

GO2cam 中孔之間的退刀選項有哪些？

解答

• 高度 + SD： 這與進刀模式相同，刀具在移動到下一個孔之前退回到材料上方指定的某個高度。

• 無分解的 SD： 此模式允許更優化的快速刀路，並最大限度地減少退刀。當孔具有不同方向時，它特別有用。但是，必須謹慎使用此選項，因為如果孔的位置不當，直接快速退刀可能會導致碰撞。
