循環 : 背面加工, 插值

定義

必須定義三個主要參考點：

  • 頂面高度

  • 背面高度

  • 背面加工深度

也可以在頂面和背面加工相同的工序（沉頭孔或鉸孔）。這種情況下，需要第四個選項。

一般情況

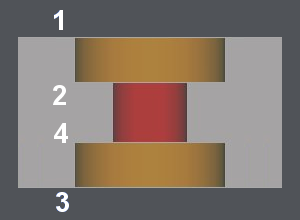

這些選項將通過以下範例進行說明：背面沉頭孔加工。

1: 高度 / 參考

加工起始高度：

  • 實體：實體、孔或圓的標高。

  • 素材：安全，與素材形狀無關。

2: 深度 / 參考不可用

3: 背面高度 / 參考

背面高度：

  • 實體：實體、孔或圓的值。

  • 素材：安全，與素材形狀無關。

4: 背面深度 / 參考：

  • 實體：圓的標高或孔中的讀取值。

  • 素材：安全，與素材形狀無關。

  • 手動 / 實體：在 背面深度 中輸入值，它將相對於實體值。

  • 手動 / 素材：在 背面深度 中輸入值，它將相對於素材。

循環 : 背面加工

背面加工的特殊情況

這些選項將通過以下範例進行說明：背面沉頭孔加工，以及頂面相同的工序。

首先設定選項 "切入前加工頂部" 為 是。

1: 高度 / 參考

加工起始高度：

  • 素材：安全，與素材形狀無關。

  • 實體：實體、孔或圓的值。

2: 深度 / 參考

  • 實體：元素中包含的值，孔可以，如果元素是圓則不行。

  • 素材：素材的值，很少用。

  • 手動 / 實體：在 背面深度 ，它將相對於實體位置。

  • 手動 / 素材：在 背面深度 ，它將相對於素材值。

3: 背面高度 / 參考

背面高度：

  • 實體：實體、孔或圓的值。

  • 素材：安全，與素材形狀無關。

4: 背面深度 / 參考：

  • 實體：圓的標高或孔中的讀取值。

  • 素材：安全，與素材形狀無關。

  • 手動 / 實體：在 背面深度 ，它將相對於實體。

  • 手動 / 素材：在 背面深度 中輸入值，它將相對於素材。

最終停留

這是加工結束時的延遲，以秒為單位。
