循環 : 深孔鑽, U型夾

觀看頁面底部的影片： 點擊此處

定義

以下將詳細說明深孔加工模式專用的各種參數。

深孔加工遵循一個非常精確的流程：

1. 預鑽孔：

在深孔加工之前，必須對孔進行預鑽孔加工。此鑽孔的深度約為 1.5 x 直徑 。對於直徑 10 公釐，需要 15 公釐的深度。

2. 刀具接近：

主軸轉速降低，然後在進入孔洞前的安全距離處停止。

3. 刀具切入：

刀具切入預鑽孔，並設定一個停止用於控制操作。

4. 加工：

主軸在整個加工過程中保持正常轉速。

5. 進給減速：

進給會降低 在與另一個孔相交時 。為確保鑽頭的良好導引，也可在加工開始時降低進給率。

如果孔是貫通孔，在穿透材料前也可降低進給率。

如果需要識別相交，必須先加工其他孔。

6. 退刀：

一個 退刀並暫停 在孔的底部設定。之後，刀具以降低的主軸轉速退刀。

如果設定為是，則在預鑽孔的底部進行冷卻。

填寫您希望為以下項目設定的主軸轉速值： 鑽頭的接近和退刀 。值以轉/分鐘表示。

此值是相對於技術資料中定義的進給率的係數。

如果需要在孔的開始處進行 降低主軸轉速 ，請在此欄位定義距離。超過此距離後，主軸轉速將變更為正常值。此值在技術資料頁面中定義。

相交前距離 (A)：

此距離表示在與另一個孔相交前，進給率變更為降低值的時間點。

相交後距離 (B)：

此距離表示進給率值變更為標準值的時間點。

穿透前距離 (C)：

對於貫通材料的孔，可以在穿透材料前降低進給率。

觀看解釋如何在 GO2cam 中使用槍鑽的影片。

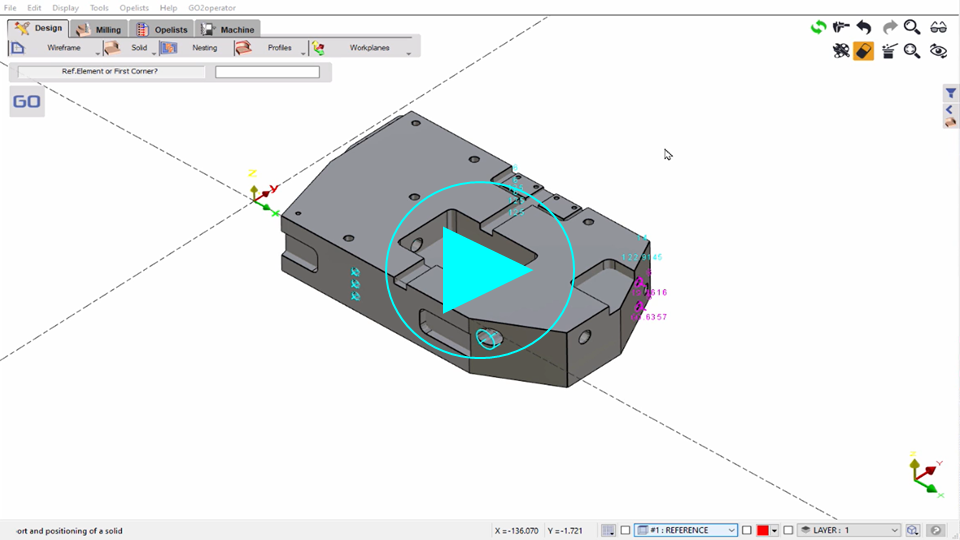

影片展示了如何為孔添加槍鑽操作。

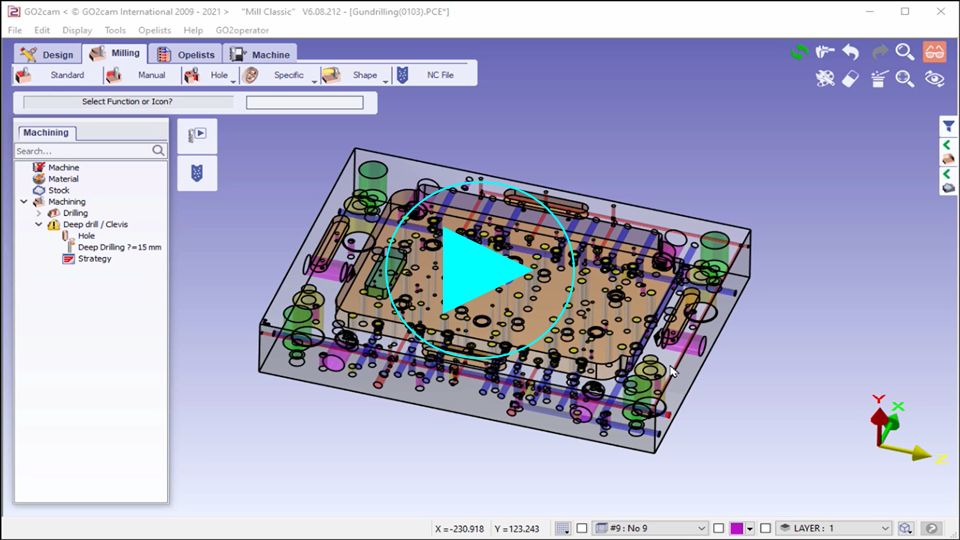

影片展示了關於如何處理槍鑽操作常見錯誤的第一部分，特別是使用正確的刀具直徑。

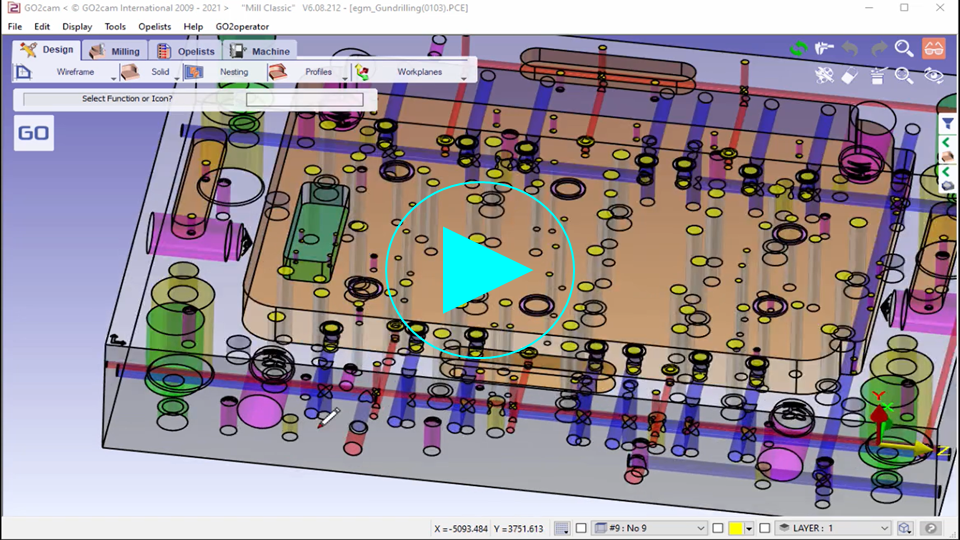

影片展示了常見錯誤的第二部分，並展示瞭如何統一位於同一軸線上的孔。
