循環 : 深孔鑽, U型夾

定義

定義所選幾何類型的深度計算方式。

孔類型: 所選幾何的類型對於理解深度計算方式非常重要。

有三種類型的幾何:

  1. 貫穿孔：如果所選孔為貫穿孔（在建立孔時提供資訊），則加工 總是穿透材料 ，深度參數不是必需的。

  2. 盲孔：在孔特徵中定義了深度。

  3. 圓：幾何中沒有定義深度。這是一個特殊情況。

提供四種類型的深度計算方式:

  • 幾何 (預設值)

  • 素材

  • 手動 / 幾何

  • 手動 / 素材

幾何 (情況 1):

  • 盲孔：加工深度為孔的深度。

  • 圓：由於圓沒有定義深度，因此需要在「深度」欄位（數值 A）中輸入數值。這與「手動 / 幾何」選項的行為相同。深度根據圓的 Z 定位來定義。

素材 (情況 2):

加工是穿透材料進行的。

手動 / 幾何 (情況 3):

必須在「深度」欄位（數值 A）中手動輸入數值。

深度根據幾何（孔或圓）的 Z 定位來定義。

手動 / 素材 (情況 4):

必須在「深度」欄位（數值 B）中手動輸入數值。

深度根據素材數值來定義。由於定義了預鑽孔加工，深度是從 預鑽孔的底部 .

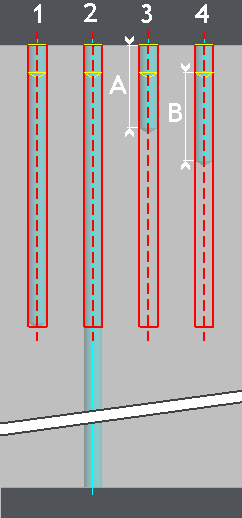

盲孔

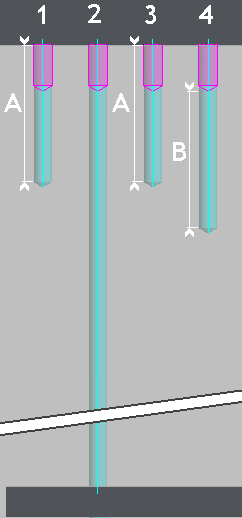

圓
