简介

本页介绍如何为铣床创建单活动钳口虎钳。

▶️ 观看页面底部的视频: 点击此处


通过交互式轴系统,刀具、组件、机床等创建过程变得更加流畅。

  • 箭头 - 反转所选轴的方向

  • 字母 - 允许将所选轴重新定位到不同方向

  • 原点 - 允许将轴系统重新定位到另一个原点。

▶️ 观看有关过程创建的视频。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

虎钳创建

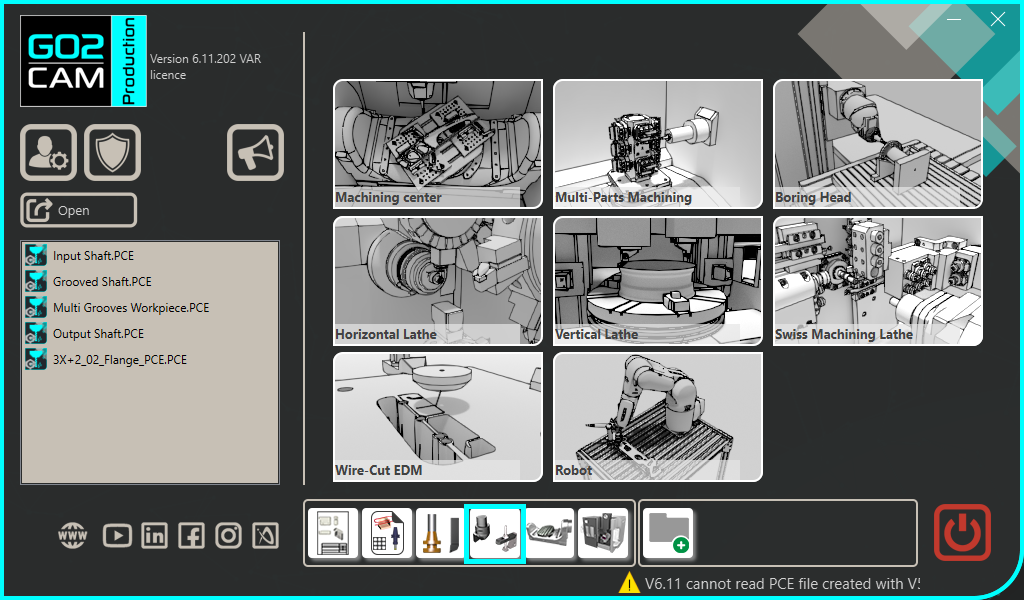

在主页中选择“夹持装置/刀架”模块。


点击 GO 按钮

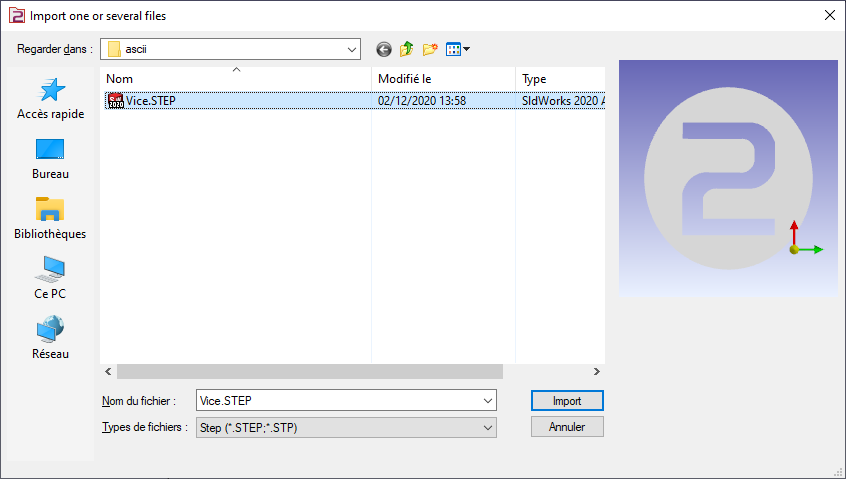

选择要导入的文件

选择要应用于实体的导入选项。

点击“应用”

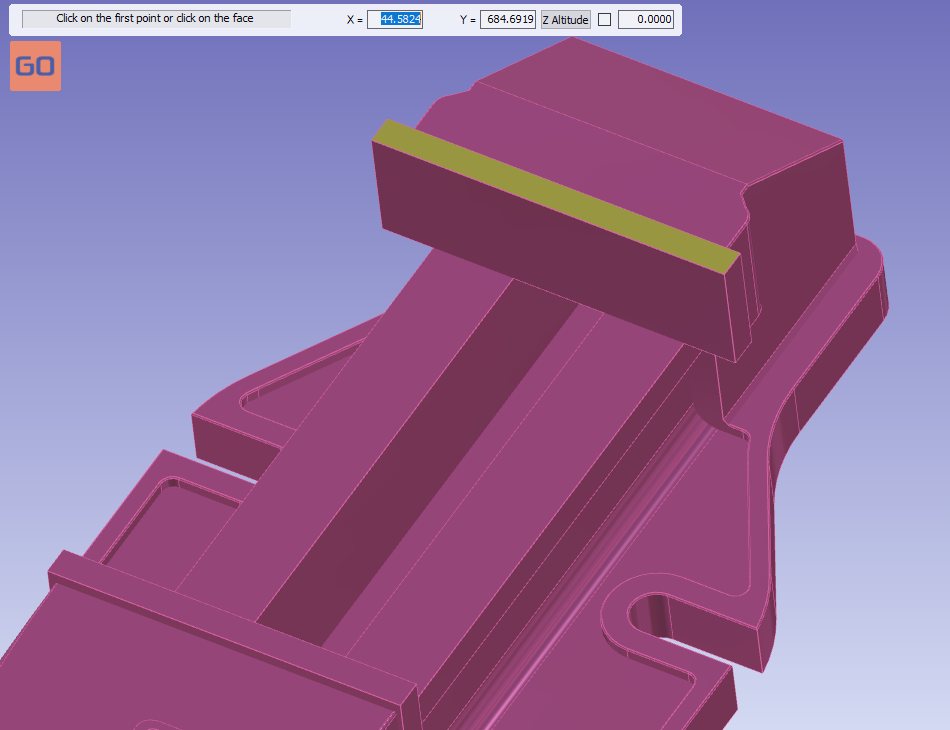

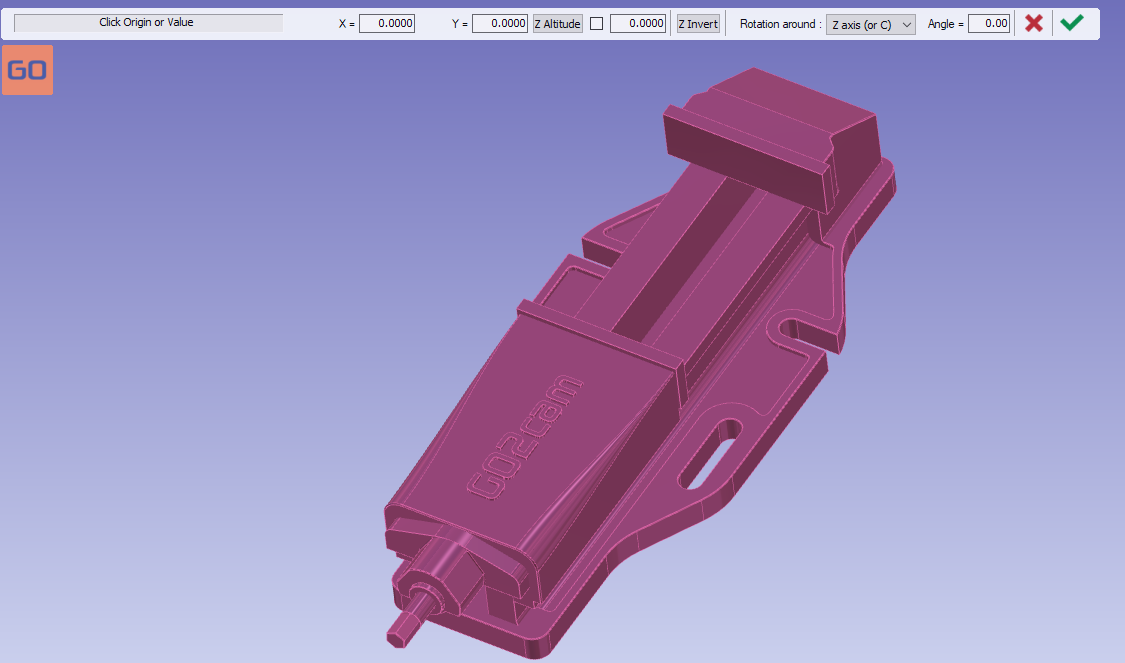

点击平面以定位虎钳。

点击的面将具有 Z 轴作为法向矢量。

原点可直接验证,无需进一步操作。

点击“创建”选项卡,然后点击“虎钳和夹具”菜单

点击创建轴系统的命令

选择刀具以定义轴系统的位置

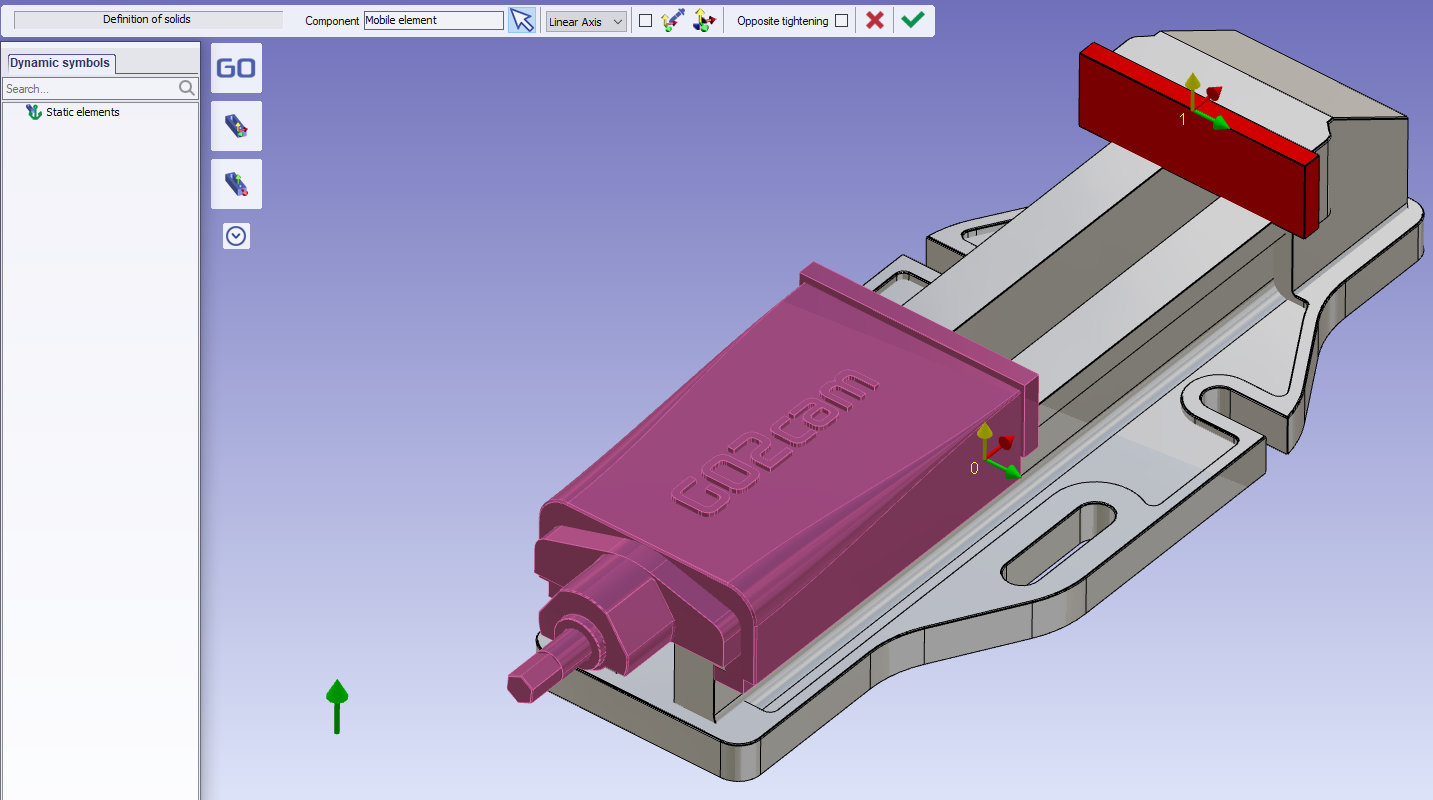

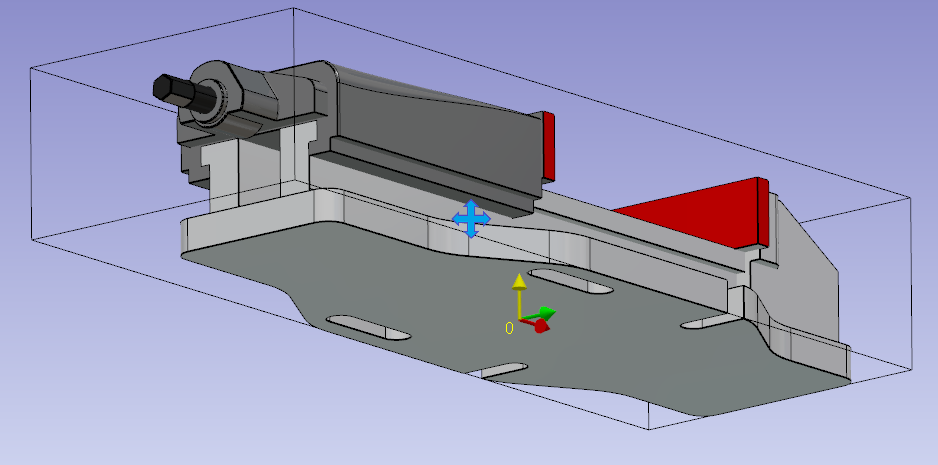

定义轴系统 0。

轴系统将与虎钳将要安装的装配件支撑的轴系统匹配。

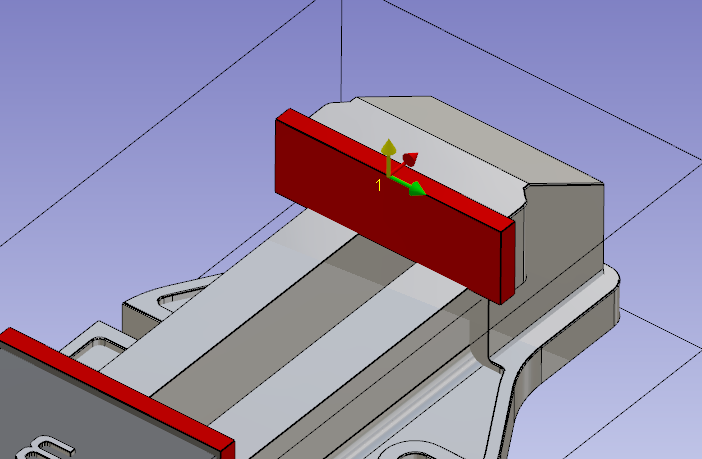

执行相同的命令来创建轴系统 1。

轴系统 1 将是您在零件上设置虎钳位置时可以驱动的点。

点击组件矢量工具。

请选择活动组件。

未在活动组件中选择的所有几何图形将被视为固定组件。

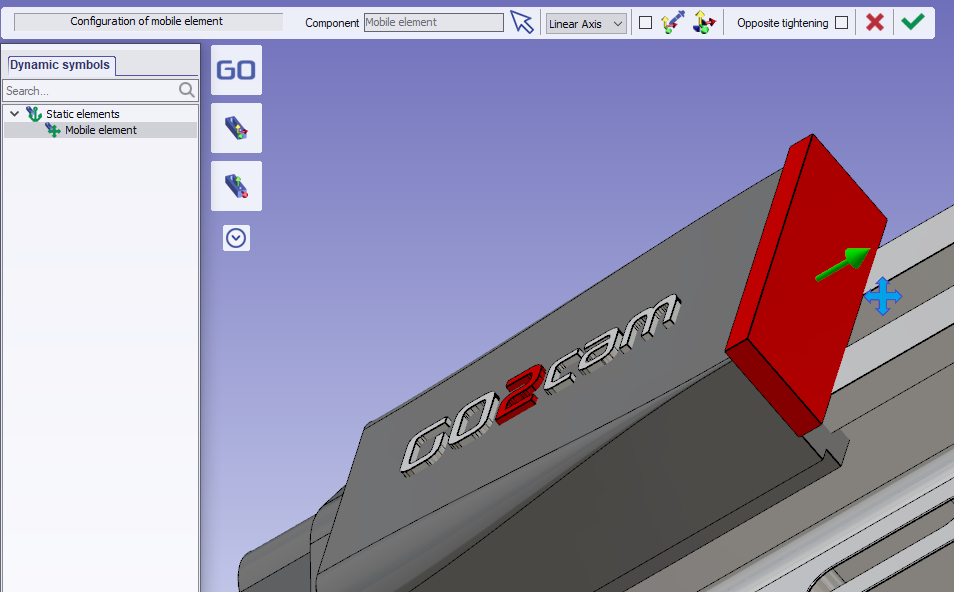

然后点击工具以创建移动方向

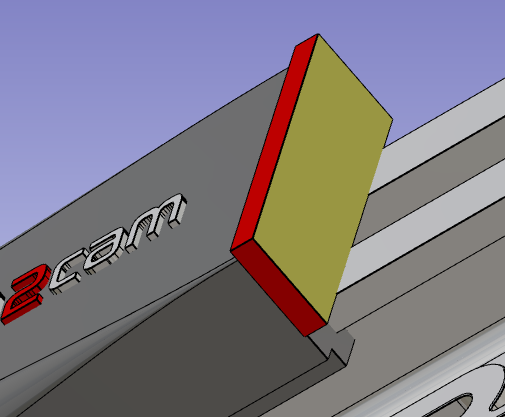

点击活动钳口的面

验证活动组件的创建

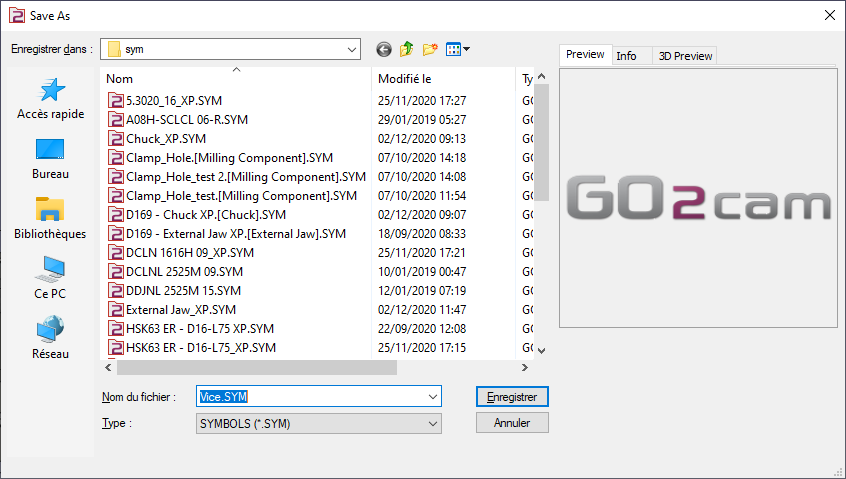

将文件保存在用户组件文件夹中以供 GO2cam 使用。

要点

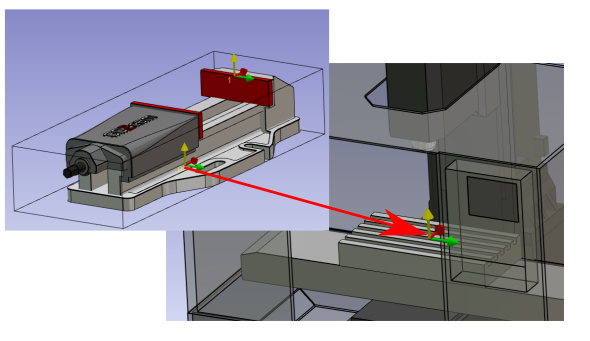

  • 轴系统 0 将安装在机床的装配件支撑上。

  • 轴系统 1 将用于在毛坯上定位虎钳。

可以在毛坯上定义多个轴系统来定位虎钳。要实现此目的,请添加额外的轴系统。

▶️ 观看有关单虎钳的视频:

Vice with a Single Mobile Jaw.png
