简介
本页介绍如何创建将安装在车床卡盘上的外置卡爪。
|
|
|
使用交互式轴系统，刀具、组件、机床等的创建过程变得更加流畅。
|
|
卡爪创建
|

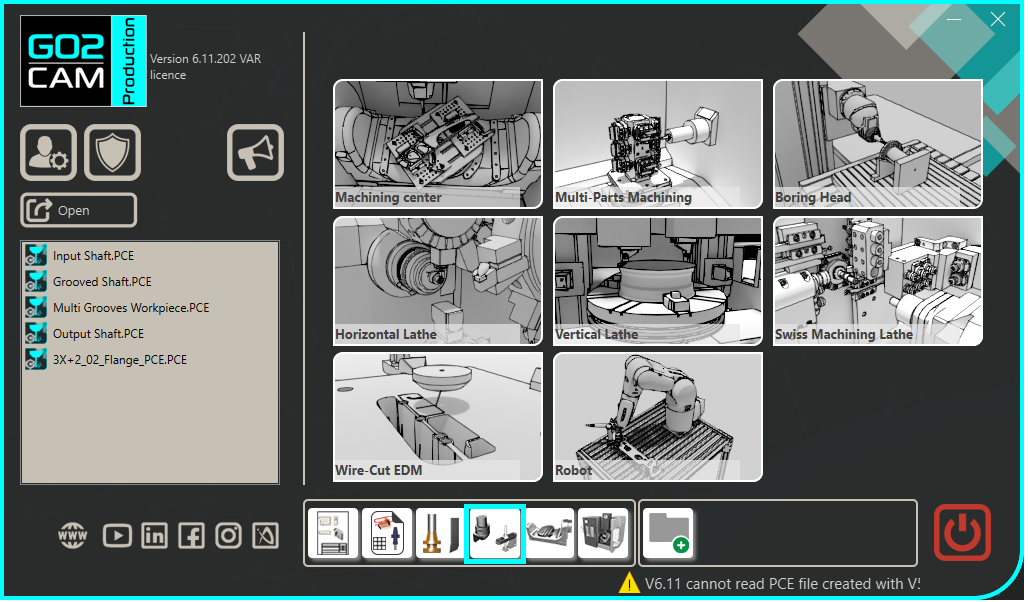

在主页中选择“夹持装置/刀架”模块。 |
|
|

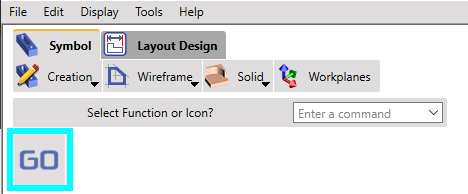

点击 GO 按钮 |
|
|

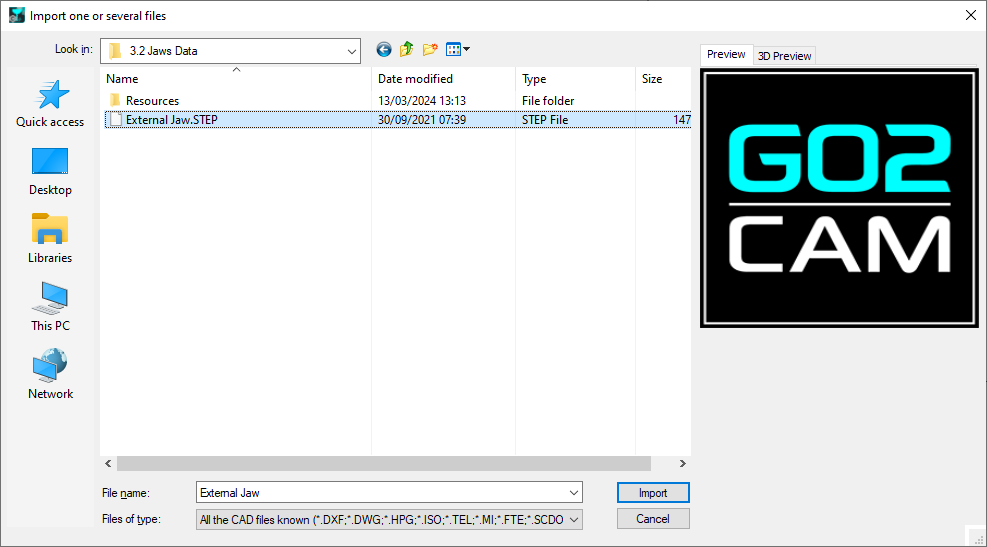

选择要导入的文件 |
|
|

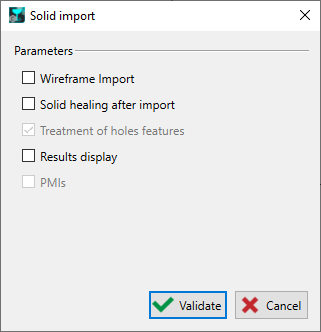

选择要应用于实体的导入选项。 点击“应用” |
|
|

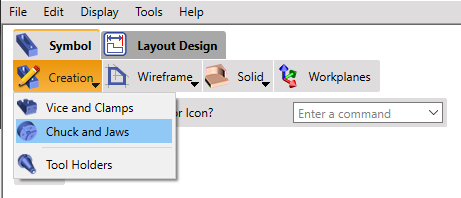

点击“创建”选项卡，然后点击“卡盘和卡爪”菜单 |
|
|
点击创建坐标系的命令 |
|
|
选择刀具以定义坐标系的位置 |
|
|
定义坐标系 0。
坐标系的原点定义了将与卡盘的坐标系 1 匹配的面。
X 和 Z 轴必须定义为与卡盘的坐标系 1 的 X 和 Z 轴匹配。 |
|
|
执行相同的命令来创建坐标系 1。 原点位置将定义夹紧位置。这意味着如果垫片厚度设置为 0，毛坯的背面将位于此位置。 Y 轴必须与坐标系 0 的 Y 轴对齐。 Z 轴定义夹紧方向。这意味着它必须沿毛坯方向。 |
|
|

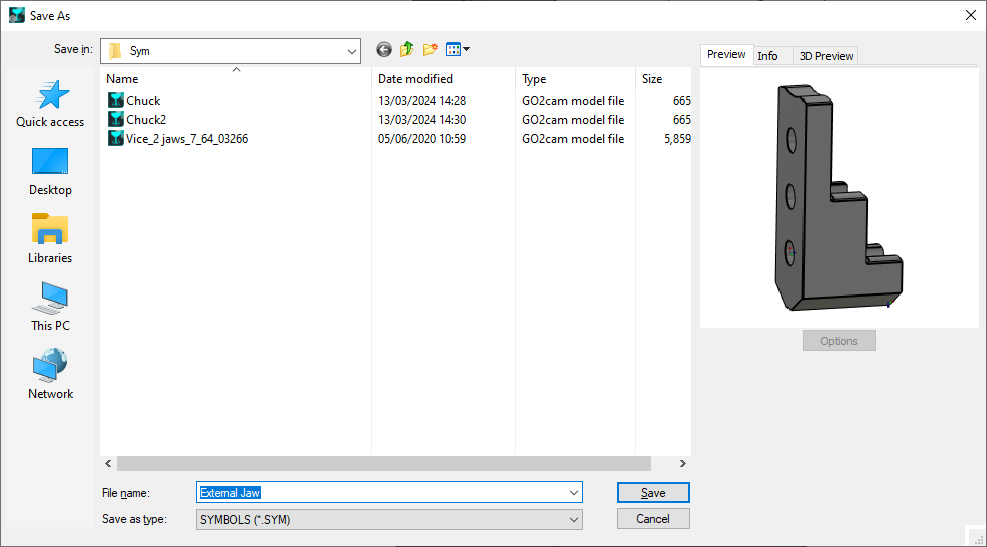

将文件保存在用户的组件文件夹中以供 GO2cam 使用。 |
|

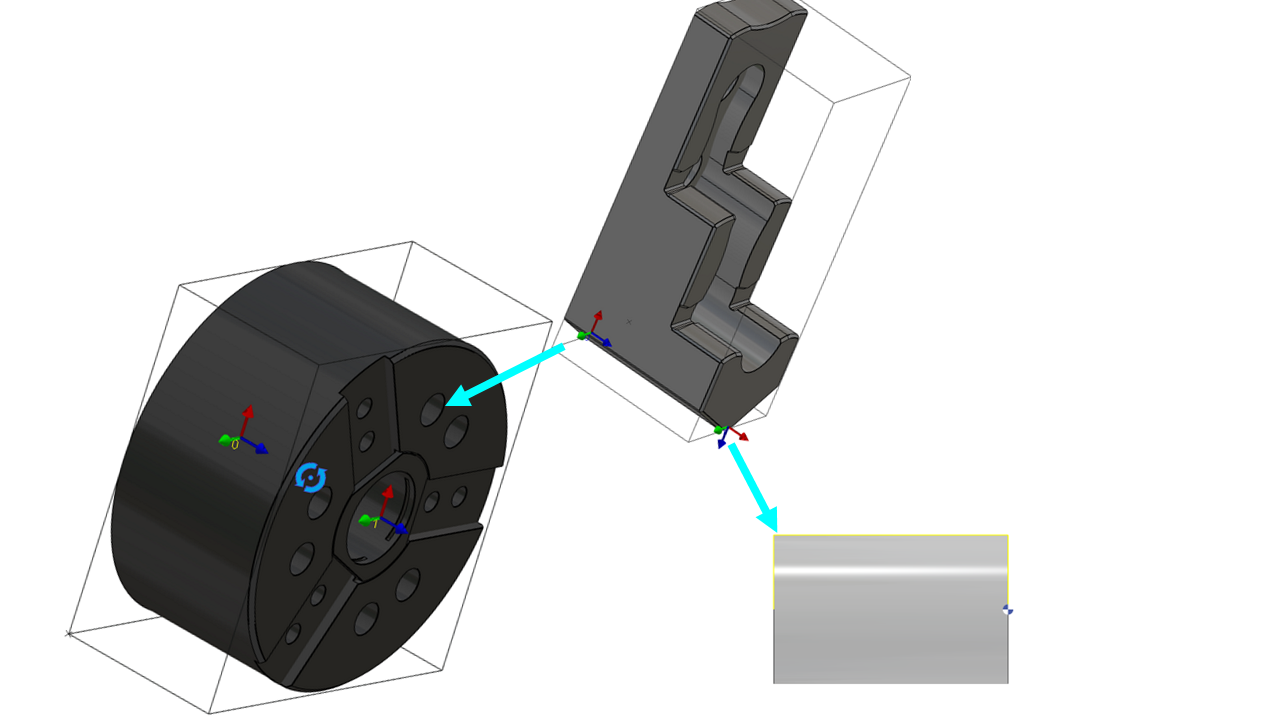

要点
-

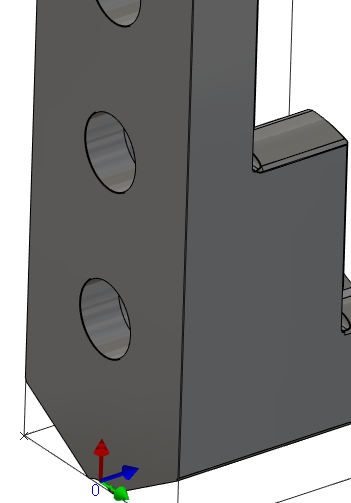

坐标系 0 的原点定义了卡盘坐标系 1 上卡爪的 Z 位置。
-
坐标系 0 的 X 和 Z 轴将与卡盘坐标系 1 的 X 和 Z 轴对齐。
-

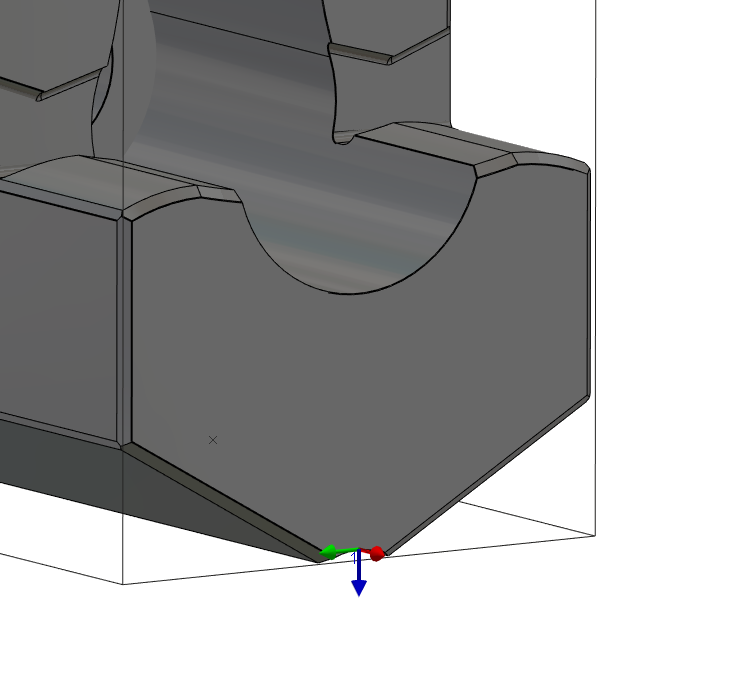

坐标系 1 定义毛坯的夹紧位置。Y 轴必须与坐标系 0 的 Y 轴匹配。Z 轴指示夹紧方向，对于外夹紧，与坐标系 1 的 X 轴相反；对于内夹紧，则与坐标系 1 的 X 轴同向。
-
坐标系的原点定义了毛坯的 Z 位置。如果垫片厚度设置为 0，毛坯背面将与原点对齐。
如果需要多个夹紧位置，可以在卡爪上定义多个夹紧点。为此，请在卡爪上创建额外的坐标系。
|
|
