观看页面底部的视频： 点击此处

通过交互式轴系统，刀具、组件、机床等的创建过程变得更加流畅。

• 箭头 - 反转所选轴的方向

• 字母 - 允许将所选轴重新定位到不同的方向

• 原点 - 允许将轴系统重新定位到另一个原点。

观看有关创建过程的视频。

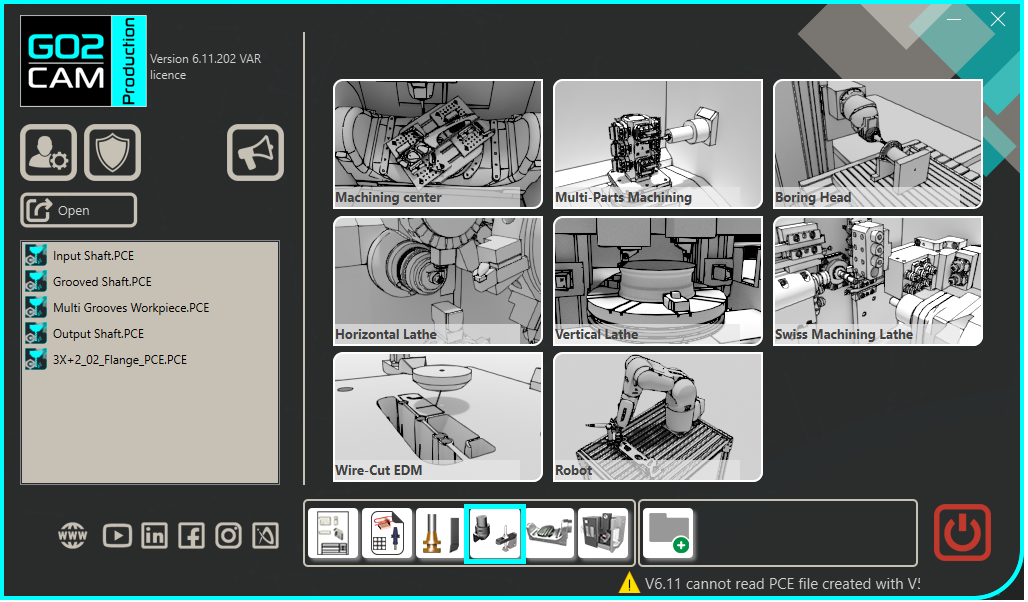

在主页中选择“夹持装置/刀架”模块。

点击 GO 按钮

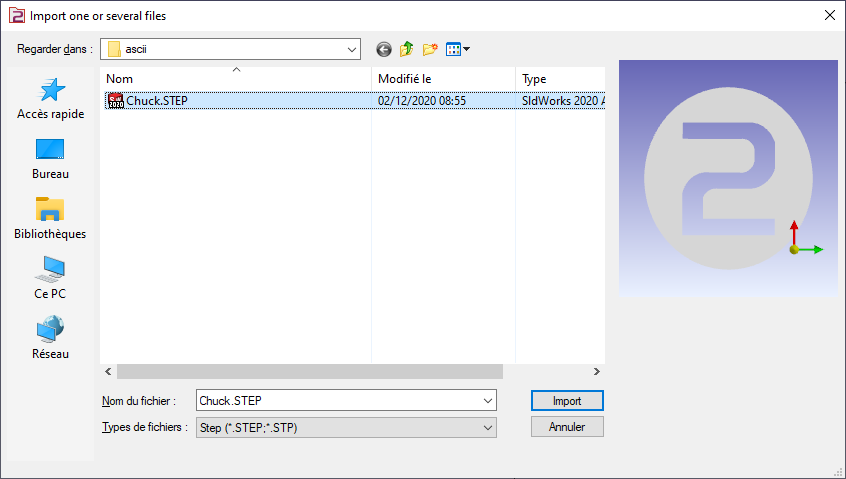

选择要导入的文件

选择要应用于实体的导入选项。

点击“应用”

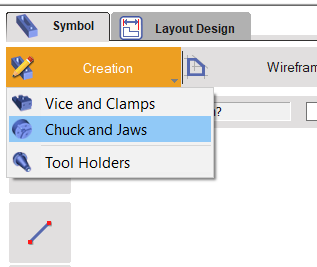

点击“创建”选项卡，然后点击“卡盘和卡爪”菜单

点击创建轴系统的命令

选择刀具以定义轴系统的位置

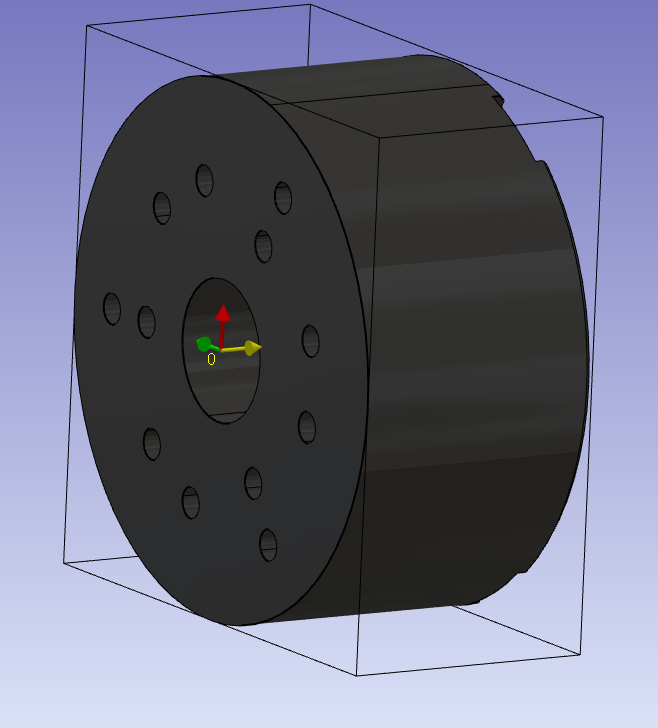

定义轴系统 0。

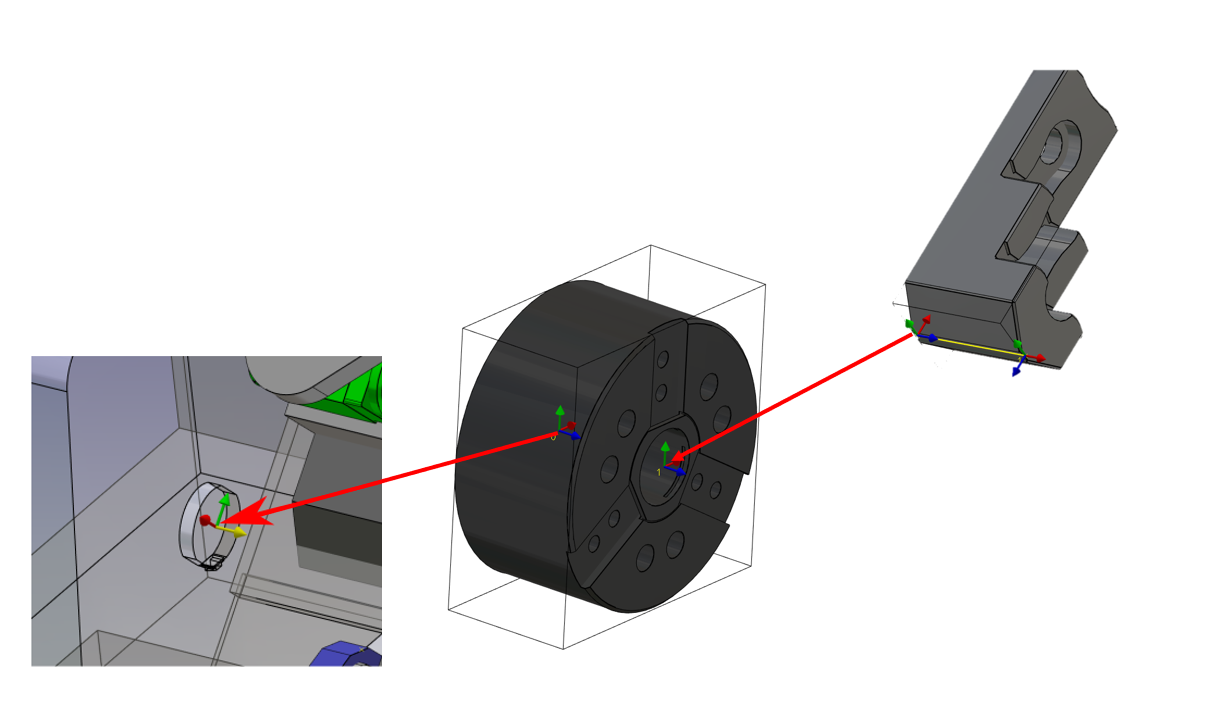

该轴系统将是卡盘在机床工件装配支撑上的安装点。

Z 轴定义旋转轴。

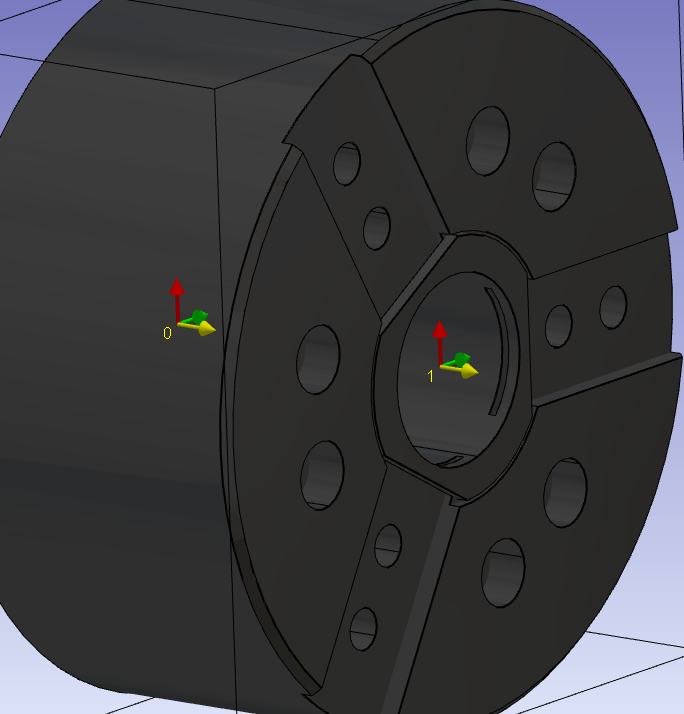

执行相同的命令来创建轴系统 1。

原点位置将定义卡爪安装的面。

Z 轴必须与轴系统 0 相同。

X 轴将与车削平面的 X 轴对齐。它还将定义第一个卡爪的定位。

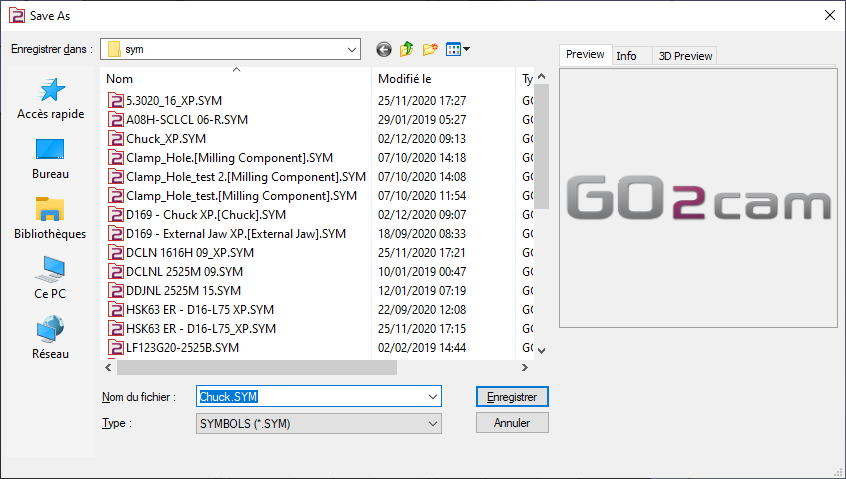

将文件保存在用户组件文件夹中，以便在 GO2cam 中使用。

观看有关卡盘的视频：
