简介
本页介绍如何为铣床创建带两个对称移动钳口的虎钳。
|
|
|
使用交互式轴系统，刀具、组件、机床等的创建过程变得更加流畅。
|
|
创建对称虎钳
|

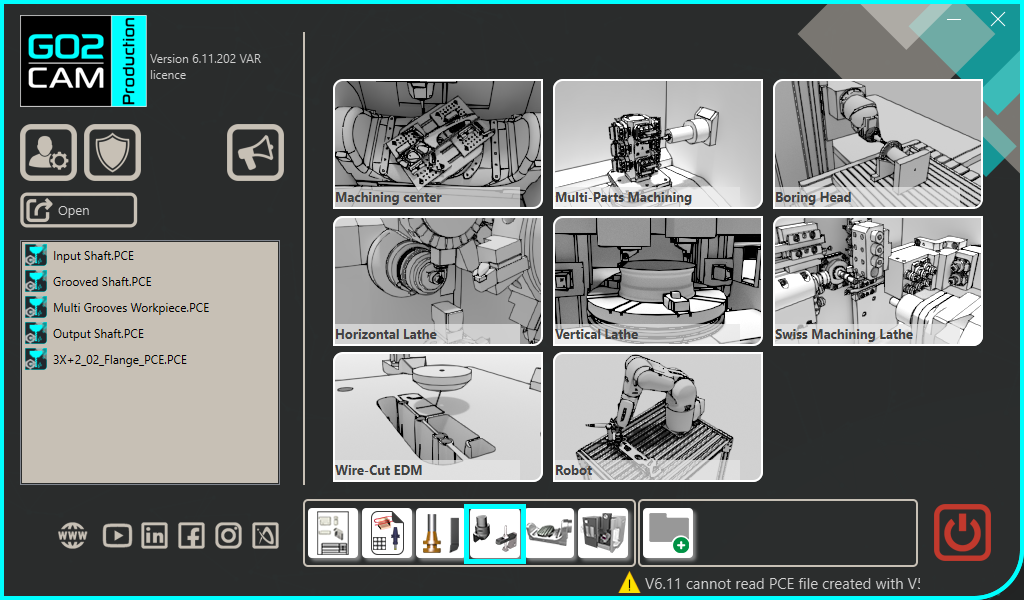

在主页中选择“夹持装置/刀架”模块。 |
|
|
点击 GO 按钮 |
|
|

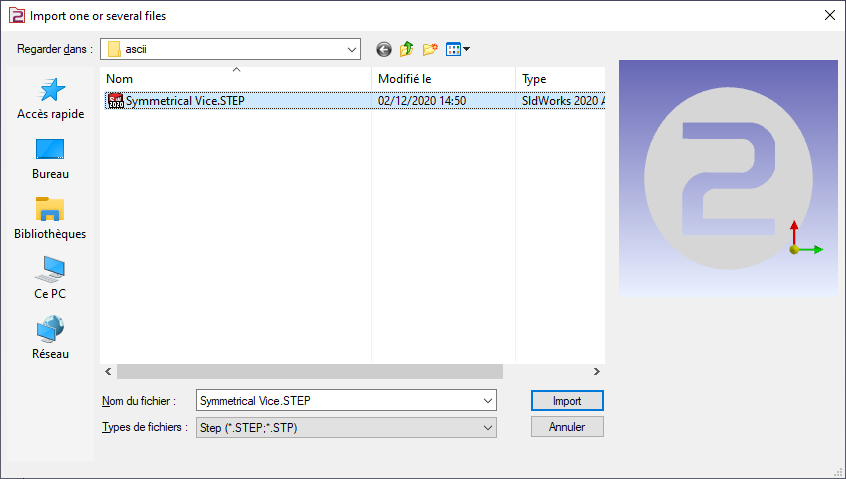

选择要导入的文件 |
|
|
选择要应用于实体的导入选项。 点击“应用” |
|
|
点击“创建”选项卡，然后点击“虎钳和夹具”菜单 |
|
|
点击创建坐标系命令 |
|
|
选择刀具以定义坐标系的位置 |
|
|

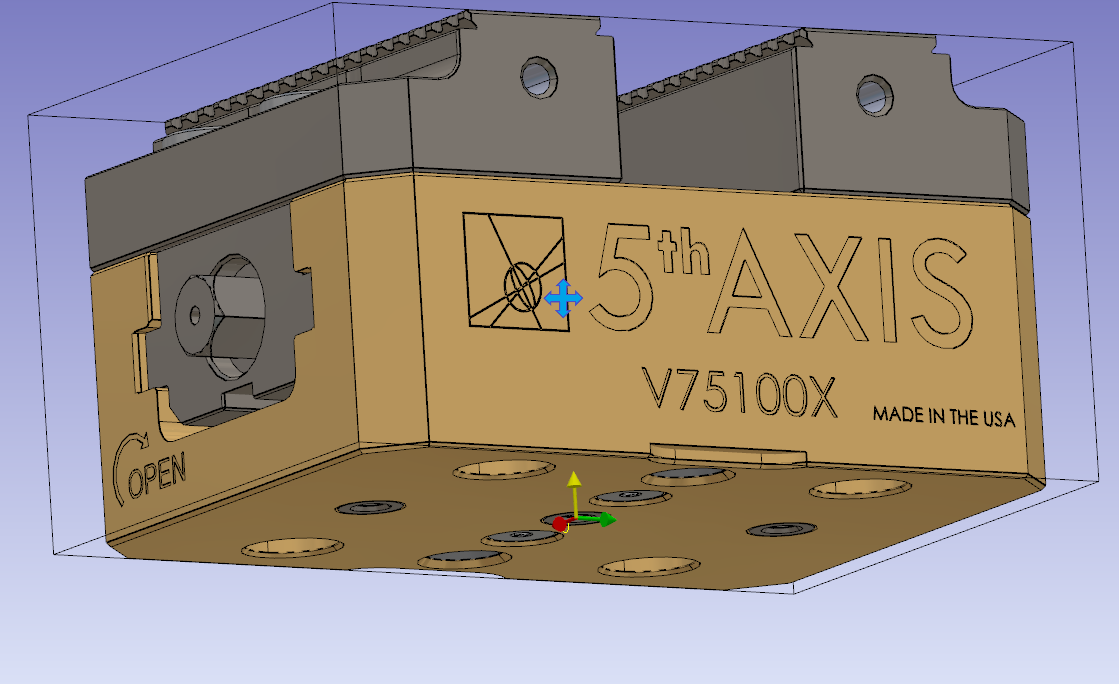

定义坐标系 0。
点击底部曲面并确认。

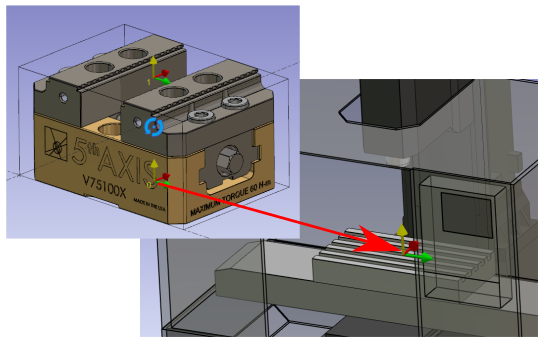

坐标系将与虎钳将要安装的工作装配件支撑的坐标系匹配。
|
|
|
使用相同的命令创建坐标系 1。

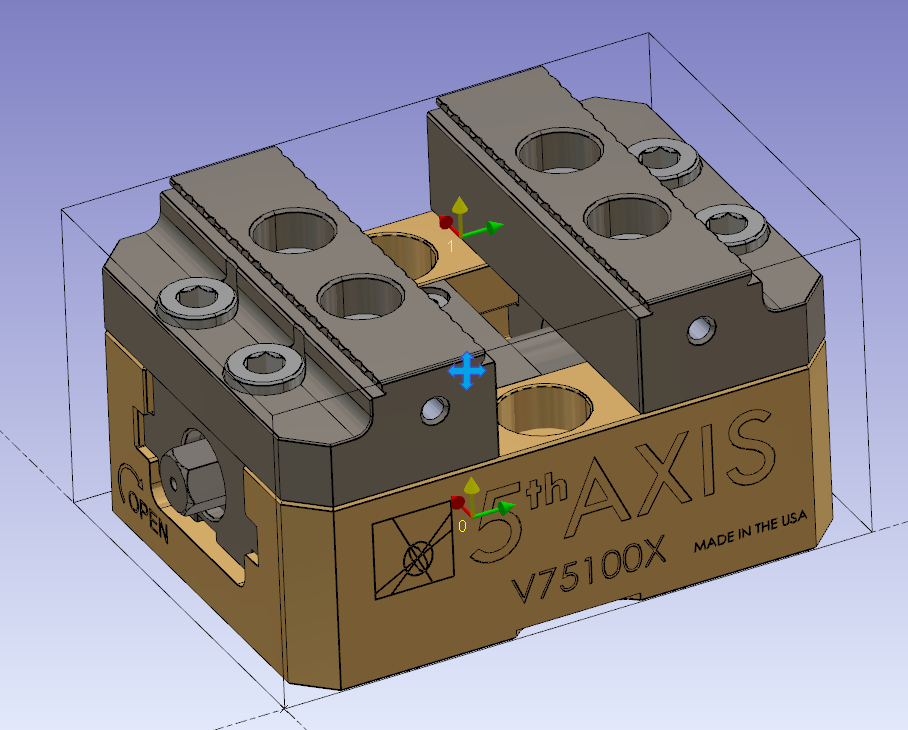

坐标系 1 将是您在零件上设置虎钳位置时可以驱动的点。 对于对称虎钳，它应该位于两个钳口之间。
注意：对于轴的高度，使用 Z 高度和选择虎钳的最高部分。 |
|
|
点击组件矢量工具。 |
|
|

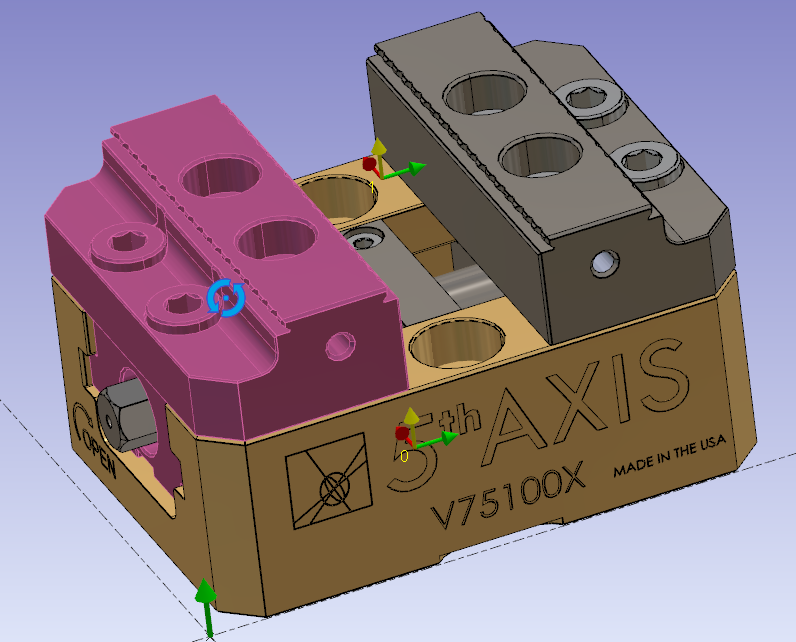

选择第一个钳口作为移动元件。 |
|
|
然后点击工具以创建移动方向。 |
|
|

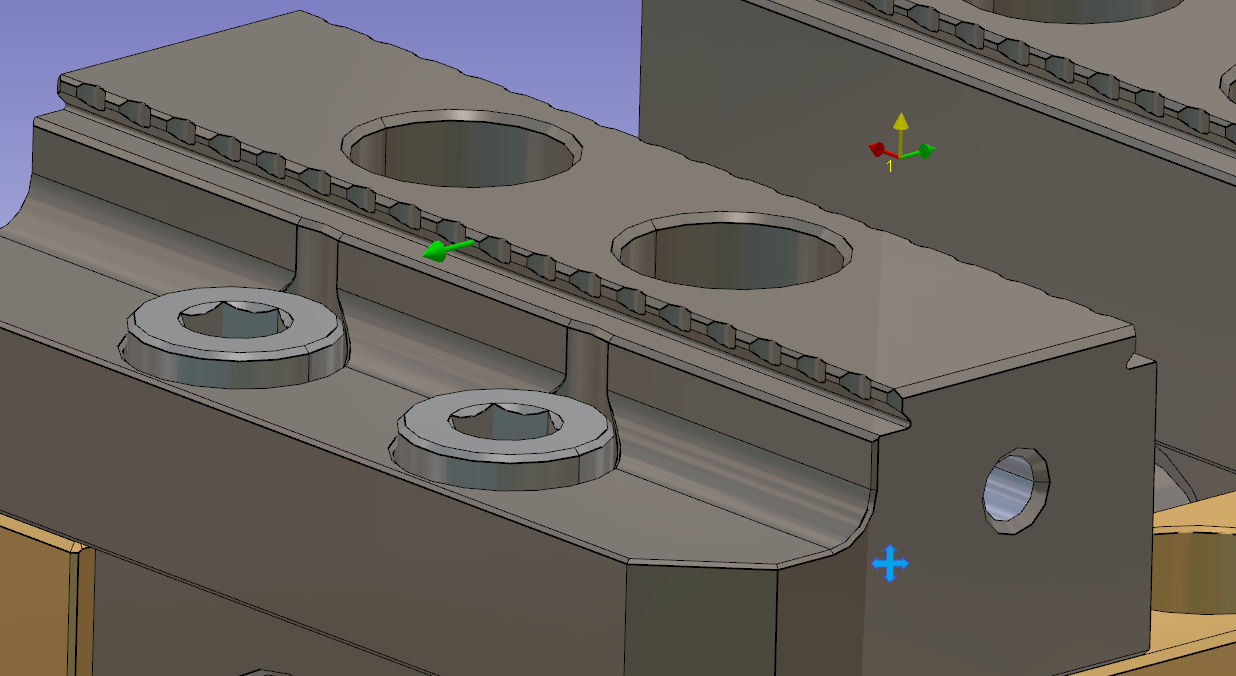

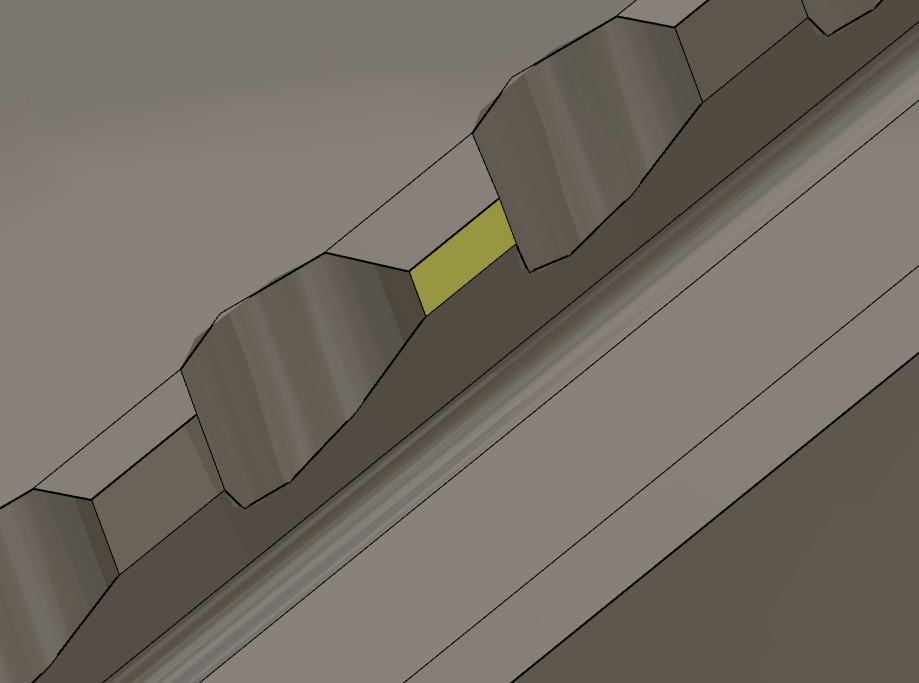

点击移动钳口的曲面。 |
|
|

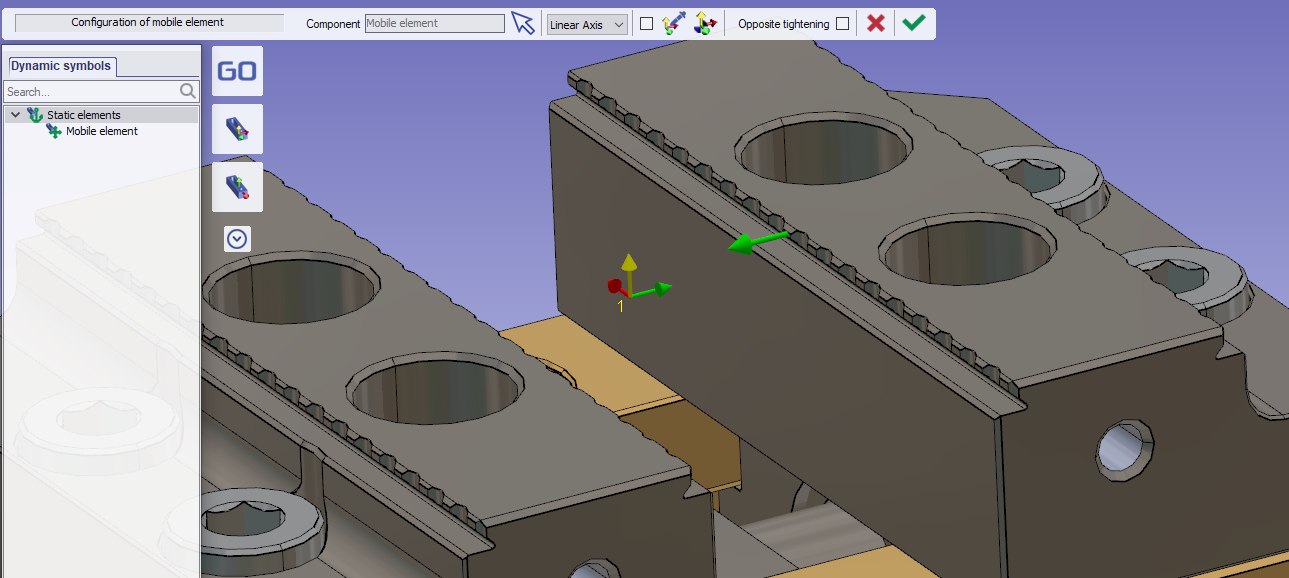

确认移动元件的创建。 |
|
|
对第二个钳口执行相同的操作。 |
|
|

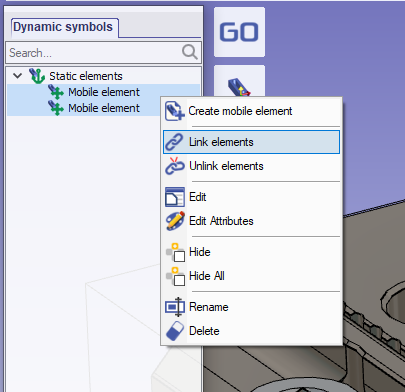

要同步两个钳口的移动，请在左侧树状图中同时选择它们。右键单击以显示弹出菜单，然后选择“链接元素”。
链接的元素将以定义的相同距离沿指定方向移动。 |
|
|

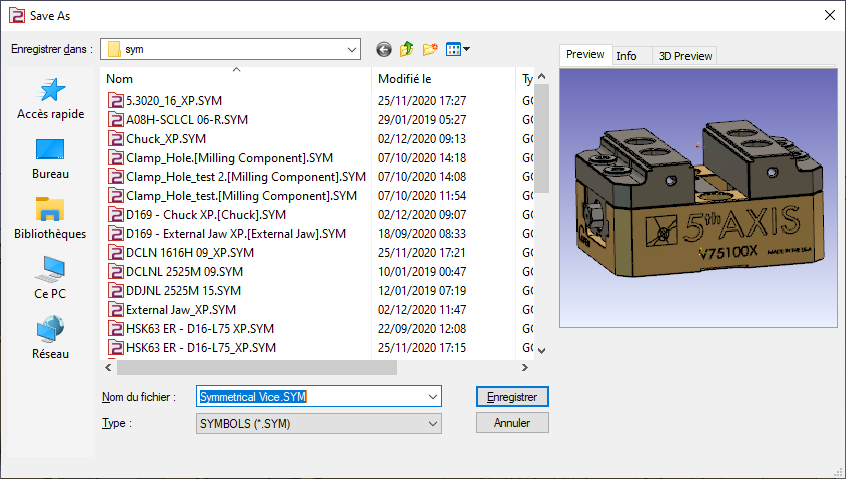

将文件保存在用户组件文件夹中，以便在 GO2cam 中使用。 |
|
补充信息
这种虎钳可以反转钳口并具有另一个夹紧位置。
可以在同一组件中配置它。为此，请按照以下步骤操作。
|
打开之前的虎钳 |
|
|

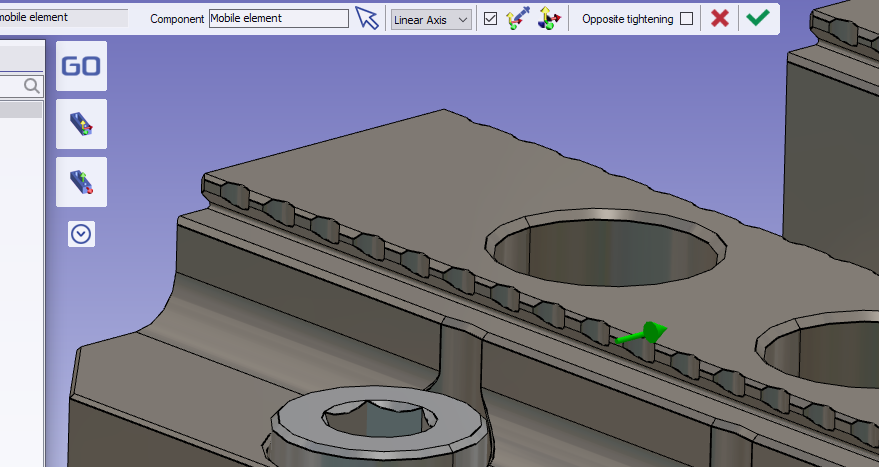

添加无实体的移动元件。
|
|
|
反转矢量方向，使移动方向与所选曲面相反。 |
|
|

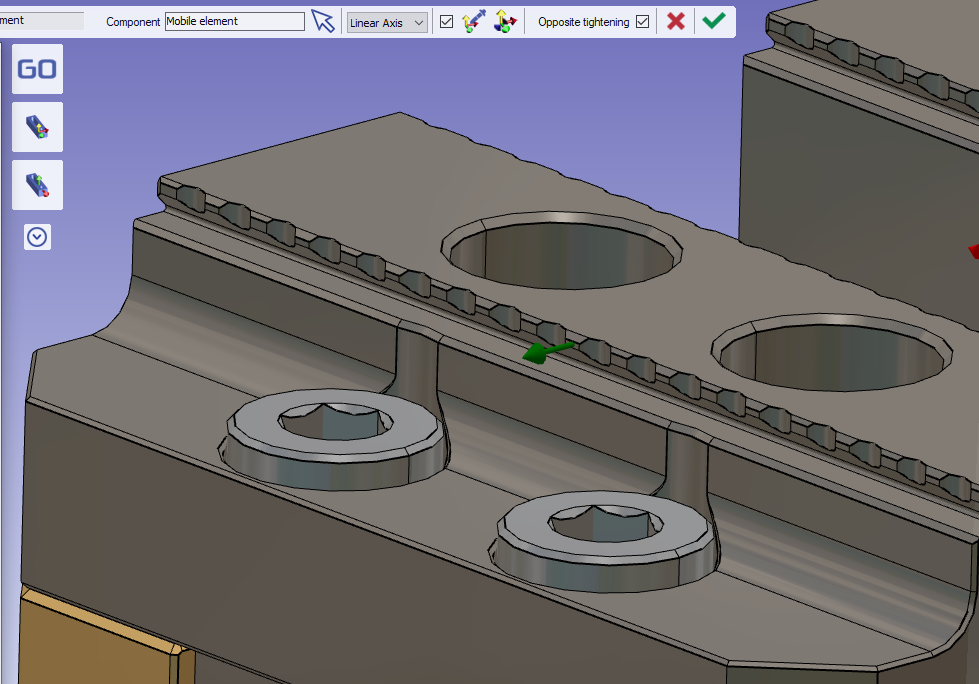

勾选“反向夹紧”选项以反转矢量的显示。
矢量颜色将改变，并且显示将反转。

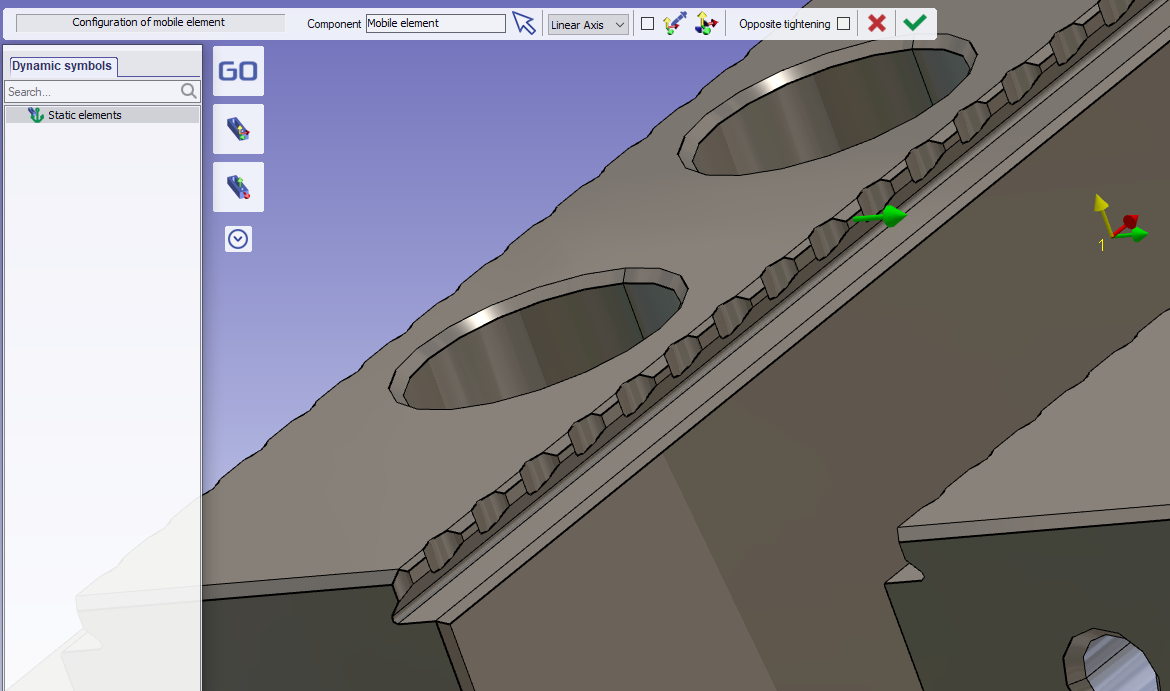

然后确认新的移动元件。 |
|
|

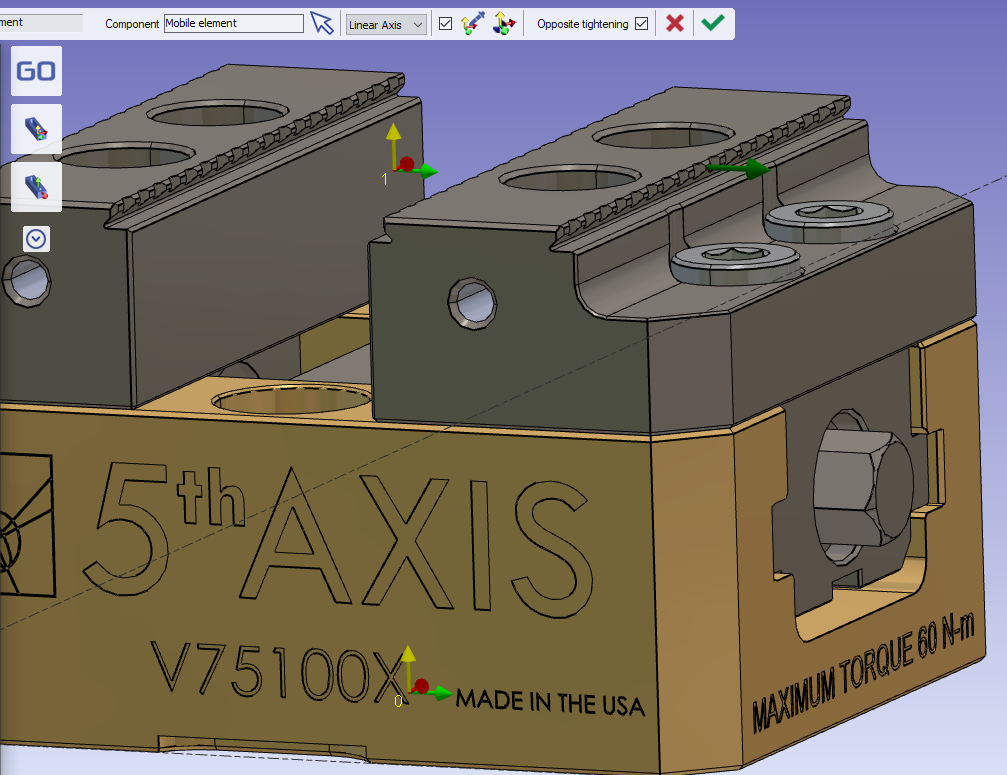

对另一侧执行相同操作。 |
|
|
将四个移动元件链接在一起。 |
|
|
保存您的组件 |
|
|

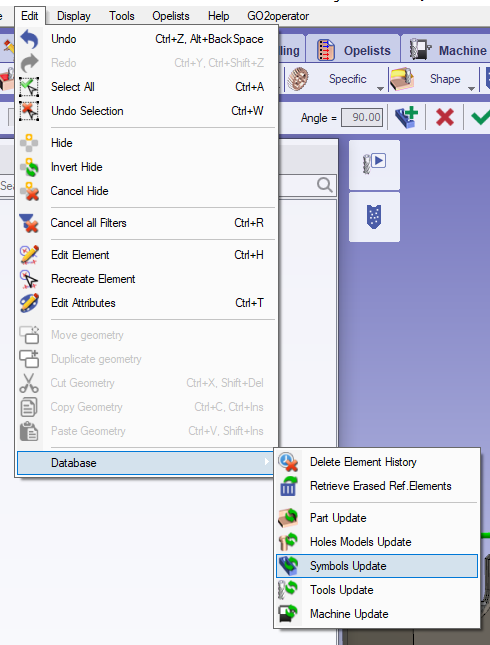

重要提示： 如果该组件将用于已使用其第一个版本的项目，请确保更新组件数据库。 |
|
要点
-
坐标系 0 将安装在机床的工作装配件支撑上。
-
坐标系 1 将用于在毛坯上定位虎钳。
-
它将有两个移动元件。
-
移动元件必须链接在一起才能一起移动。
可以定义多个坐标系来在毛坯上定位虎钳。为此，请添加额外的坐标系。
|
|
|
